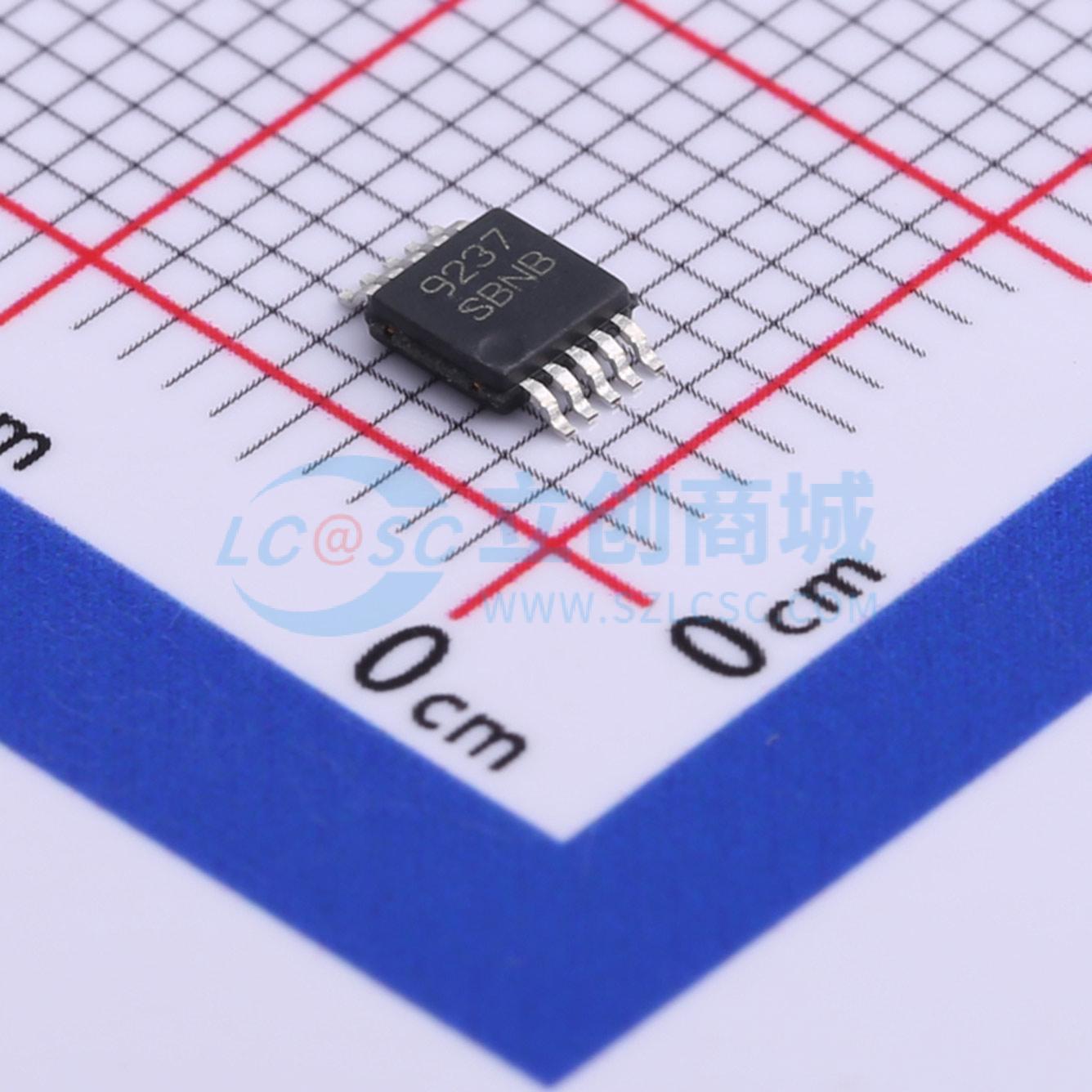

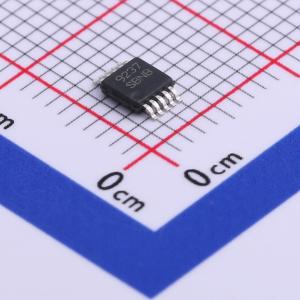

温馨提醒：图片仅供参考，商品以实物为准
LM5020MM-2/NOPB
100V 电流模式 PWM 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5020 13V 至 100V 宽输入电压、电流模式 PWM 升压、反激式、Sepic 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5020MM-2/NOPB
- 商品编号
- C527524
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 13V~90V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式；正激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM5020高压脉宽调制（PWM）控制器具备实现单端初级电源转换器拓扑所需的所有特性。输出电压调节基于电流模式控制，在提供固有线路前馈的同时，简化了环路补偿设计。LM5020包含一个高压启动稳压器，可在高达100V的宽输入范围内工作。该PWM控制器具备高速性能，其振荡器频率范围可达1MHz，总传播延迟小于100ns。其他特性包括误差放大器、精密基准源、线路欠压锁定、逐周期电流限制、斜率补偿、软启动、振荡器同步功能和热关断。该控制器提供VSSOP10和WSON - 10两种封装形式。
商品特性
- 内部启动偏置稳压器
- 误差放大器
- 精密电压基准源
- 可编程软启动
- 1A峰值栅极驱动器
- 最大占空比限制（LM5020 - 1为80%，LM5020 - 2为50%）
- 可编程线路欠压锁定（UVLO），具备可调迟滞功能
- 逐周期过流保护
- 斜率补偿（LM5020 - 1）
- 可编程振荡器频率，具备同步功能
- 电流检测前沿消隐
- 热关断保护
应用领域
- 电信电源转换器
- 工业电源转换器
- 汽车系统
