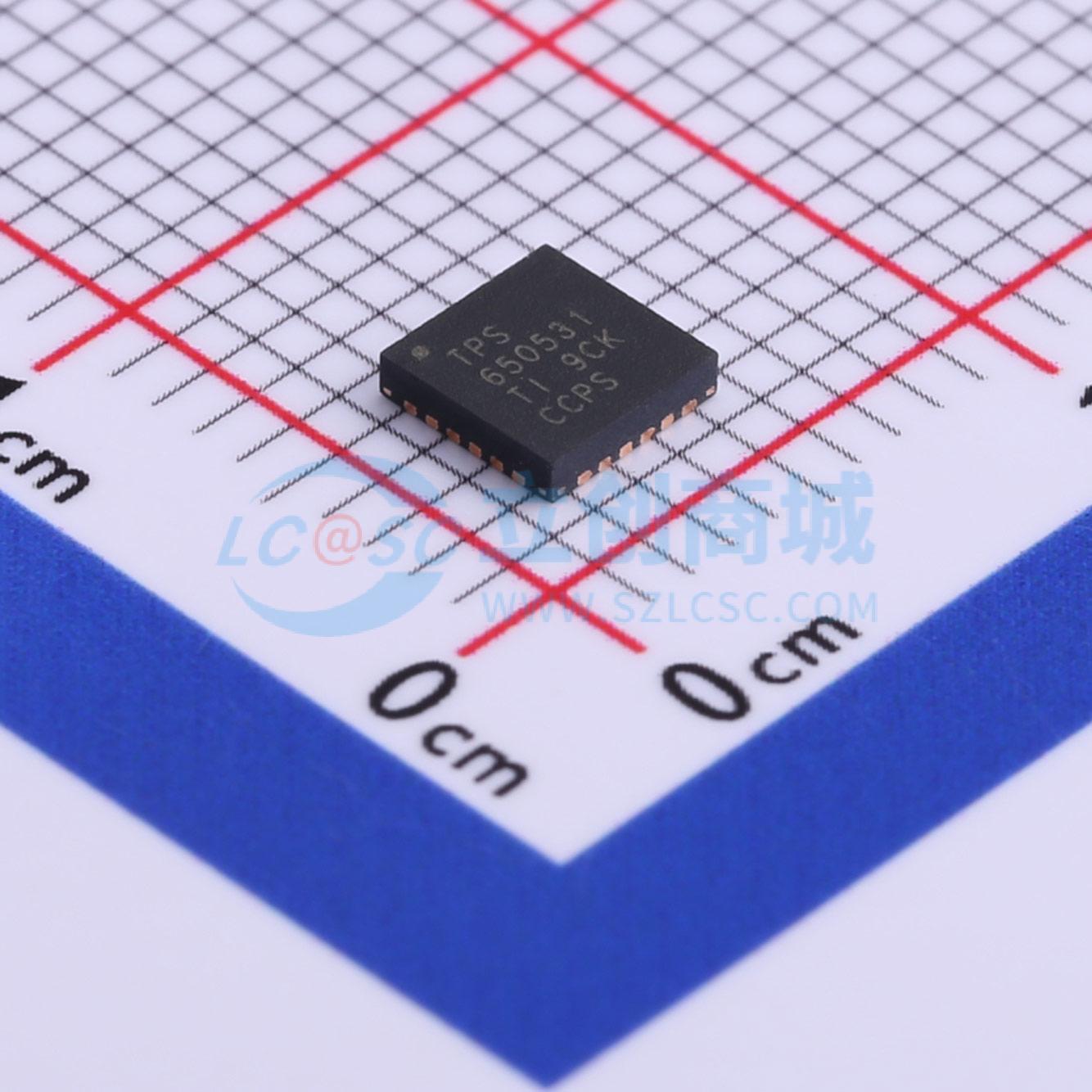

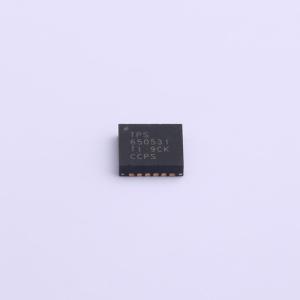

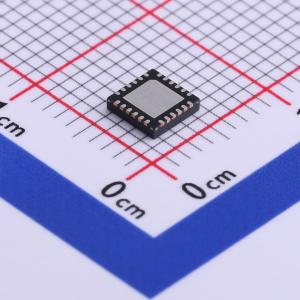

TPS650531RGER

TPS6505xx系列器件是集成式电源管理IC，适用于由单节锂离子或锂聚合物电池供电、需要多个电源轨的应用。TPS6505xx器件提供两个高效的2.25 MHz降压转换器，旨在为基于处理器的系统提供核心电压和I/O电压。两个降压转换器在轻载时进入低功耗模式，以在尽可能宽的负载电流范围内实现最高效率。对于低噪声应用，可通过将MODE引脚拉高，强制器件进入固定频率PWM模式。TPS6505xx器件还集成了一个400 mA LDO和两个200 mA LDO稳压器。每个LDO的输入电压范围为1.5 V至6.5 V，允许由其中一个降压转换器供电，或直接由主电池供电。

• 效率高达95%
• DC-DC转换器输出电流：
  • TPS65053：DCDC1 = 1 A；DCDC2 = 0.6 A
  • TPS650531、TPS650532：DCDC1 = 1 A；DCDC2 = 1 A
  • TPS65058：DCDC1 = 0.6 A；DCDC2 = 1 A
• TPS65053、TPS650531、TPS650532：DC-DC转换器可外部调节
• TPS65058：DCDC1固定为3.3 V，DCDC2可在1.8 V和1.2 V之间选择，可为核心处理器电源提供动态电压调节
• DC-DC转换器的VIN范围为2.5 V至6 V
• 2.25 MHz固定频率工作
• 轻载电流时的省电模式
• 180°异相工作
• PWM模式下输出电压精度：典型总误差±1%
• 两个DC-DC转换器的静态电流为32 μA
• 100%占空比，实现最低压降
• 一个通用400 mA LDO
• 两个通用200 mA LDO
• LDO的VIN范围为1.5 V至6.5 V
• LDO输出电压：
  • TPS65053 / TPS650531 / TPS650532：VLDO1和VLDO2可外部调节，VLDO3 = 1.3 V/1.2 V/1.5 V
  • TPS65058：VLDO1 = 3.3 V，VLDO2可在1.8 V和1.2 V之间选择，VLDO3可在1.8 V和1.3 V之间选择

• 手机、智能手机
• WLAN
• PDA、掌上电脑、GPS
• OMAP和低功耗DSP电源
• 便携式媒体播放器
• 数码相机
• 卫星广播模块
