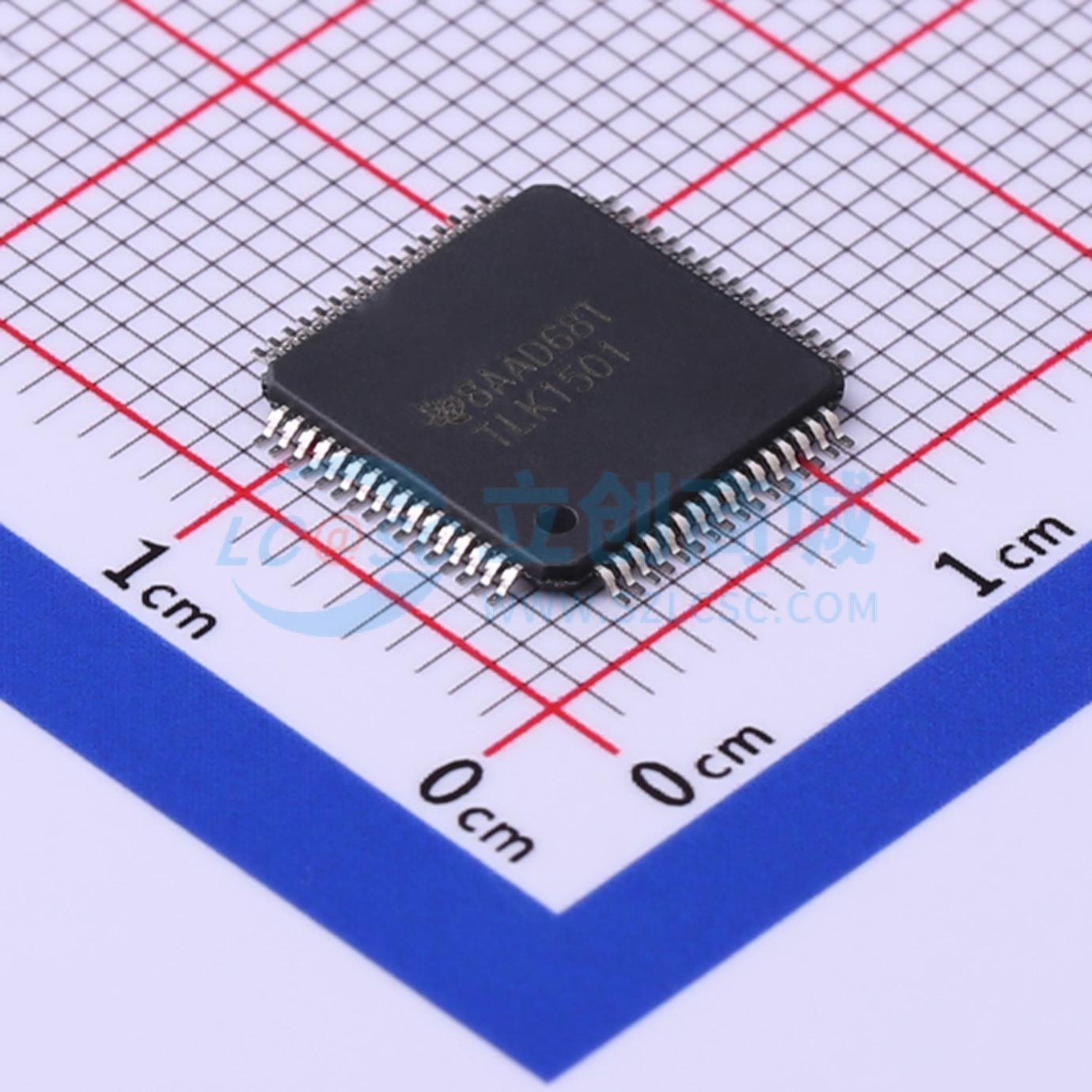

温馨提醒：图片仅供参考，商品以实物为准

TLK1501IRCPR

TLK1501 0.6 TO 1.5 Gbps 收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLK1501 是一个用于高速数据传输的多千兆位收发器，支持 0.6 Gbps 至 1.5 Gbps 的数据速率。
品牌名称: TI(德州仪器)
商品型号: TLK1501IRCPR
商品编号: C527512
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.477克(g)

商品参数

商品概述

TLK1501是一款多吉比特收发器，用于超高速双向点对点数据传输系统，支持0.6Gbps~1.5Gbps的有效串行接口速率，可提供最高1.2Gbps的数据带宽，可在无需更改电路板布局的前提下提供多种性能解决方案。该器件完成并行转串行以及串行转并行的数据转换，可作为物理层接口器件实现时钟提取功能，最大串行收发接口速率为1.5Gbps，采用高性能热增强型64引脚VQFP PowerPAD封装。

商品特性

具备热插拔保护功能
支持0.6Gbps~1.5Gbps的串行传输速率，可提供最高1.2Gbps的数据带宽
采用高性能热增强型64引脚VQFP PowerPAD封装
采用2.5V电源供电，支持低功耗运行，典型功耗低于360mW
串行输出电压摆幅可编程
可与背板、铜缆或光转换器对接
工作温度范围符合工业温度要求，范围为-40℃~85℃
片上集成8位/10位（8B/10B）编解码、逗号对齐与链路同步功能
片上集成锁相环，可通过低速参考时钟合成时钟
接收器差分输入阈值最小为200mV，典型功耗250mW
具备信号丢失（LOS）检测功能
内置内部环回能力，可用于功能自检
片上集成上电复位电路，上电过程中保持RX_CLK低电平，同时保持并行侧输出信号端、DOUTTXP、DOUTTXN处于高阻态
链路正确建立后关闭逗号字对齐电路，避免数据位错误引发错误字对齐
支持实现冗余端口，可将两个器件的接收数据总线端相连，将LCKREFN置低可使对应器件进入仅发送模式
I/O部分兼容3V电平
可替代并行数据传输架构，减少走线、连接器端子和收发端子数量，可有效降低功耗与成本，支持未来更高数据速率扩展

应用领域

超高速双向点对点数据传输系统
高速背板互连
点对点数据链路
基于受控阻抗介质的高速基带数据传输
需要降低传输链路数量的高速数据传输场景

	属性	参数值
	商品目录	以太网收发器
	类型	-
	端口数量	-
	MAC接口	-

	属性	参数值
	数据速率	1.5Gbit/s
	工作电压	2.5V
	工作温度	-40℃~+85℃
	功能特性	支持光纤；上电复位
