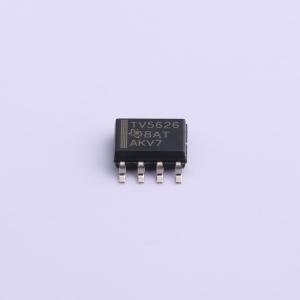

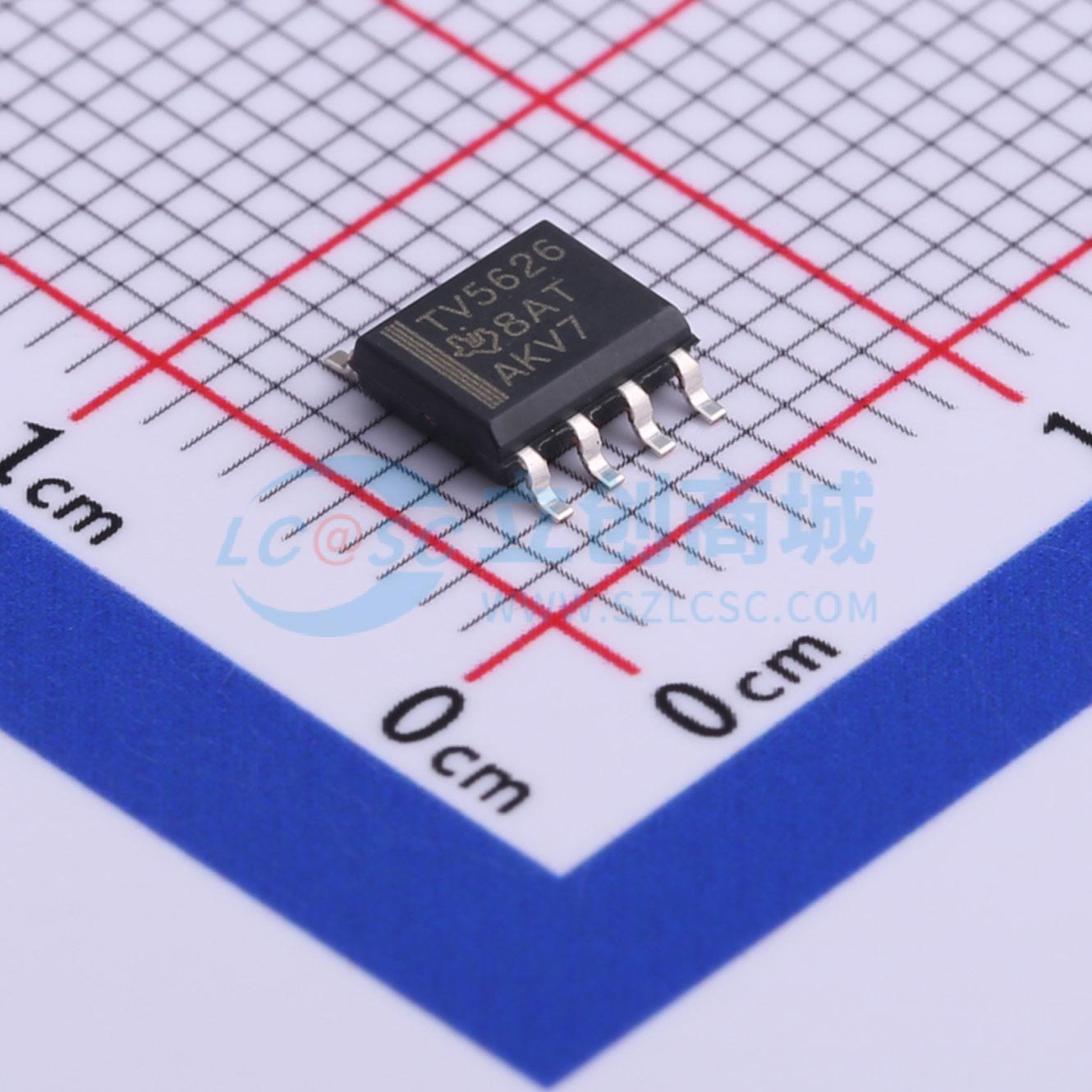

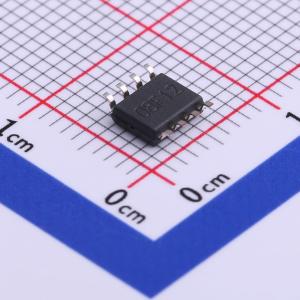

TLV5626CDR
低功耗双8位数字 - 模拟转换器,带内部参考和掉电功能
- 描述
- TLV5626 具有串行输入、可编程内部基准和稳定时间的 8 位、1us 双通道 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV5626CDR
- 商品编号
- C527514
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 8位 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~3.3V;5V | |
| 建立时间 | 5.5us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 0.1LSB;0.4LSB | |
| 工作温度 | 0℃~+70℃ | |
| 更新速率 | - | |
| 功能特性 | 集成缓冲器;掉电模式;上电复位;内置基准源 | |
| 静态电流 | 1uA |
商品概述
TLV5626是一款双路8位电压输出数模转换器,带有灵活的3线串行接口,可实现无胶合连接,支持多种串行端口。电阻串输出电压由2倍增益轨到轨输出缓冲器进行缓冲,缓冲器采用AB类输出级,可提升稳定性,减少建立时间。该数模转换器的建立时间可编程,可优化速度与功耗的平衡。芯片集成片上可编程精密电压基准,可简化整体系统设计,基准可输出最高1mA电流,也可作为系统基准使用。器件采用CMOS工艺制造,支持2.7V~5.5V单电源工作,采用8引脚SOIC封装,可减少电路板占用空间,可在标准商业和工业温度范围内工作。
商品特性
- 双路8位电压输出
- 内置可编程内部电压基准
- 建立时间可编程,快速模式为0.8μs,慢速模式为2.8μs
- 兼容TMS320、SPI、QSPI、Microwire串行端口
- 差分非线性典型值小于0.1LSB
- 全温度范围内保持单调性
- 采用灵活的3线串行接口,通过含2个控制位和8个数据位的16位串行字符串编程
- 输出缓冲采用AB类输出级,提升稳定性,缩短建立时间
- 可通过可编程建立时间平衡速度与功耗
- 采用CMOS工艺制造
- 单电源工作电压范围为2.7V~5.5V
- 采用8引脚SOIC封装,节省电路板空间
应用领域
- 数字伺服控制环路
- 数字偏移与增益调整
- 工业过程控制
- 机器与运动控制设备
- 大容量存储设备
