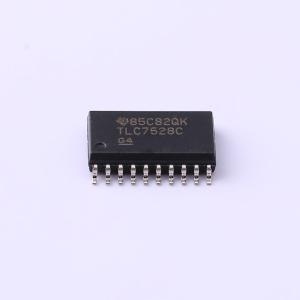

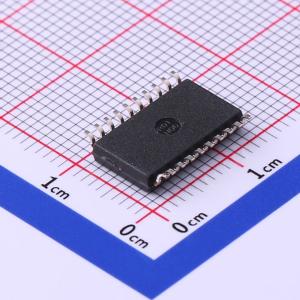

温馨提醒：图片仅供参考，商品以实物为准

TLC7528CDWR

双路8位乘法数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC7528 具有并行输入、DSP 快速控制信号、简单微 I/F 的 8 位 0.1μs 双通道 MDAC
品牌名称: TI(德州仪器)
商品型号: TLC7528CDWR
商品编号: C527510
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.666克(g)

商品参数

商品概述

TLC7528C、TLC7528E和TLC7528I是双路8位数模转换器（DAC），片上设有独立的数据锁存器，具备出色的DAC间匹配特性。数据通过一个共用的8位输入端口传输至两个DAC数据锁存器中的任意一个。控制输入DACA/DACB决定要加载数据的DAC。这些器件的加载周期与随机存取存储器的写入周期相似，便于与大多数常用的微处理器总线和输出端口连接。对高位进行分段处理，可最大程度减少最高有效位变化时产生的毛刺，因为在这些位置毛刺脉冲通常最强。

这些器件的电源电压范围为5V至15V，功耗低于15mW（典型值）。其具备2象限或4象限乘法功能，使其成为许多微处理器控制增益设置和信号控制应用的理想选择。它可以工作在电压模式下，输出电压而非电流。

TLC7528C的工作温度范围为0℃至+70℃，TLC7528I为-25℃至+85℃，TLC7528E为-40℃至+85℃。

商品特性

易于与微处理器连接
片上数据锁存器
在整个A/D转换范围内具有单调性
可与Analog Devices的AD7528和PMI的PM - 7528互换
适用于数字信号处理器（DSP）应用的快速控制信号，包括与TMS320接口
电压模式工作
CMOS技术

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	2
	接口类型	并行
	工作电压	5V~15V
	稳定时间	100ns

	属性	参数值
	输出类型	电流-非缓冲
	积分非线性	0.5LSB
	工作温度	0℃~+70℃
	基准电压源	外置
	静态电流	2mA
