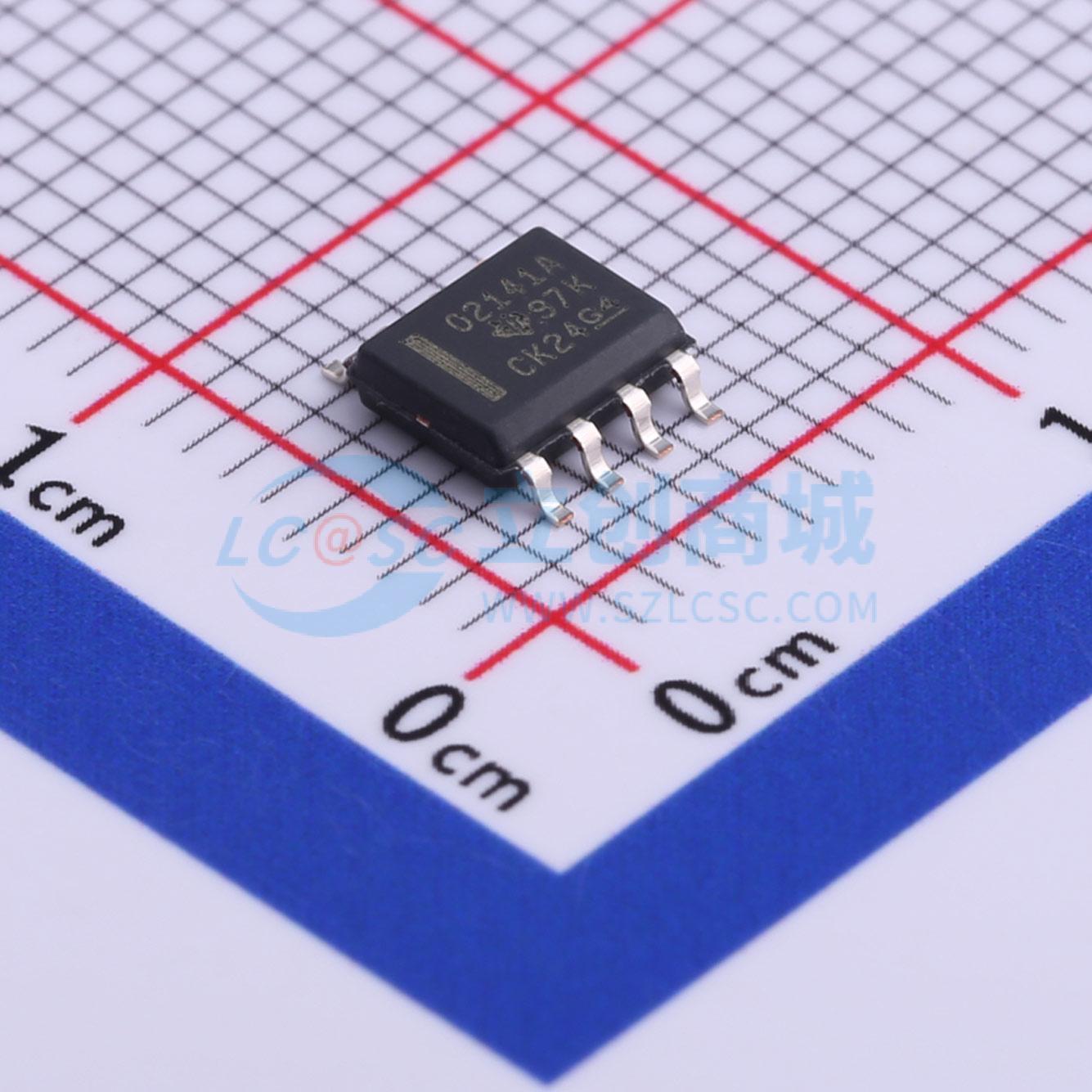

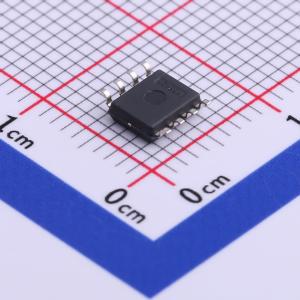

温馨提醒：图片仅供参考，商品以实物为准

OPA2141AIDR

单电源、10MHz、轨到轨输出、低噪声、JFET放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPA2141 双通道、10MHz、单电源、低噪声、JFET 精密放大器
品牌名称: TI(德州仪器)
商品型号: OPA2141AIDR
商品编号: C527492
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

	属性	参数值
	商品目录	FET输入运放
	放大器数	双路
	增益带宽积(GBP)	10MHz
	输入偏置电流(Ib)	2pA
	输入失调电压(Vos)	1mV
	共模抑制比(CMRR)	126dB
	压摆率(SR)	20V/us
	静态电流(Iq)	1.8mA
	轨到轨	轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	2uV/℃
	输出电流	36mA
	工作温度	-40℃~+125℃
	单电源	4.5V~36V
	双电源(Vee ~ Vcc)	2.25V~18V；-18V~-2.25V
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	6.5nV/√Hz@1kHz
	输入失调电流(Ios)	2pA

商品概述

OPA141、OPA2141 和 OPA4141 放大器系列是一系列低功耗 JFET 输入放大器，具有出色的漂移特性和低输入偏置电流。轨到轨输出摆幅和包含 V- 的输入范围，使设计人员能够利用 JFET 放大器的低噪声特性，同时与现代单电源精密模数转换器 (ADC) 和数模转换器 (DAC) 接口。 OPA141 在仅消耗 1.8mA（典型值）静态电流的情况下，实现了 10MHz 的单位增益带宽和 20V/μs 的压摆率。它可在 4.5 至 36V 单电源或 ±2.25V 至 ±18V 双电源下运行。所有版本均在 -40℃ 至 +125℃ 的温度范围内进行了全面规格测试，适用于最具挑战性的环境。OPA141（单通道）和 OPA2141（双通道）版本提供 MSOP-8 和 SO-8 两种封装；OPA4141（四通道）提供 SO-14 和 TSSOP-14 封装。

商品特性

低电源电流：最大 2.3mA
低失调漂移：最大 10μV/℃
低输入偏置电流：最大 20pA
极低 1/f 噪声：250nVPP
低噪声：6.5nV/√Hz
宽带宽：10MHz
压摆率：20V/μs
输入电压范围包含 V–
轨到轨输出
单电源工作：4.5V 至 36V
双电源工作：±2.25V 至 ±18V
无相位反转
MSOP-8、TSSOP 封装

应用领域

电池供电仪器
工业控制
医疗仪器光电二极管放大器
有源滤波器
数据采集系统
便携式音频自动测试系统
