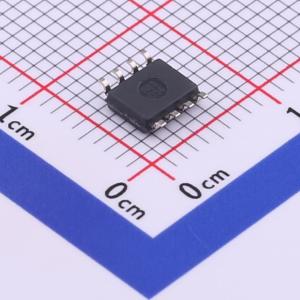

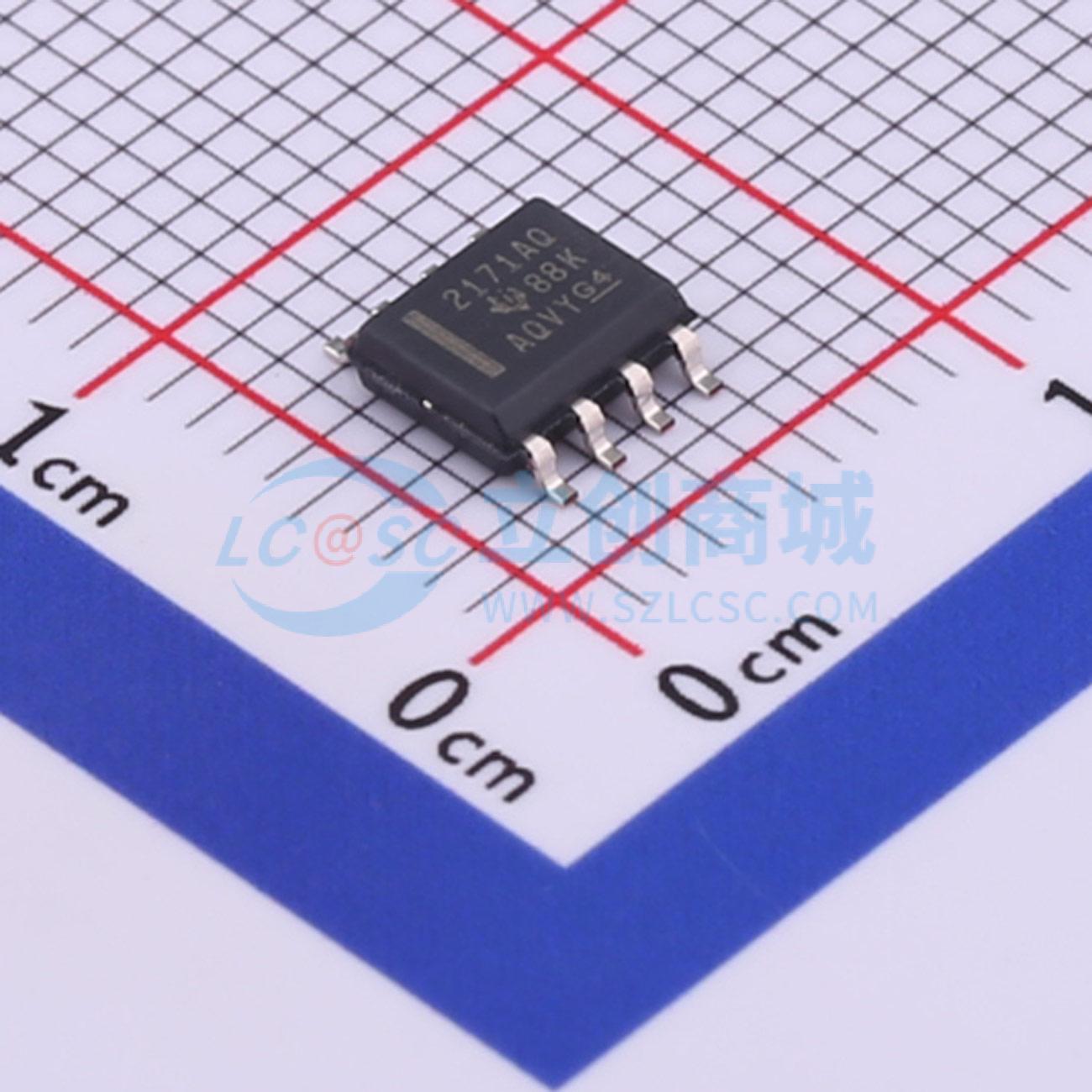

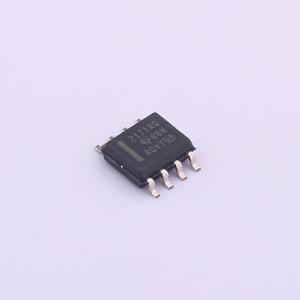

温馨提醒：图片仅供参考，商品以实物为准
OPA2171AQDRQ1
单电源通用运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2171-Q1 汽车级、双路、36V、3MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2171AQDRQ1
- 商品编号
- C527493
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 1.8mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 15pA | |
| 输入失调电流(Ios) | 4pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 14nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 475uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~36V | |
| 双电源电压(Vee~Vcc) | 1.35V~18V；-18V~-1.35V | |
| 功能特性 | ESD保护 |
商品概述
OPAx171-Q1系列是36V单电源低噪声运算放大器，能够在2.7V(±1.35V)至36V(±18V)的电源电压范围内运行，该系列采用多种封装，具有低偏移、低漂移以及低静态电流特性，单通道、双通道和四通道版本均具备相同技术规格，可提升设计灵活性，可在2.7V至36V电压范围内额定运行，超过电源轨的输入信号并不会导致反相，与高达300pF的容性负载搭配使用时可保持稳定，输入可在负电源轨以下100mV到顶轨以上2V范围内正常运行，额定运行温度范围为-40℃至+125℃。
商品特性
- 符合汽车应用要求，满足AEC-Q100测试要求，温度等级1，环境工作温度范围为-40℃至+125℃
- 不同器件对应不同等级的HBM ESD分类与CDM ESD分类
- 支持宽电源电压范围：单电源2.7V至36V，双电源±1.35V至±18V
- 1kHz时噪声为14nV/√Hz，噪声水平低
- 低温漂，典型值为±0.3μV/℃
- 输入范围包含负电源，输入可运行至正电源
- 具备轨到轨输出特性
- 增益带宽为3MHz
- 低静态电流，每个放大器为475μA
- 高共模抑制，典型值为120dB
- 低输入偏置电流，为10pA
- 提供行业标准封装，包含5引脚SOT-23(DBV)封装等多种封装选项
应用领域
- 成本敏感型汽车系统
- 电源模块内的跟踪放大器
- 商用电源
- 传感器放大器
- 桥接放大器
- 温度测量
- 应力计放大器
- 精密积分器
- 电池供电仪表
- 测试设备
