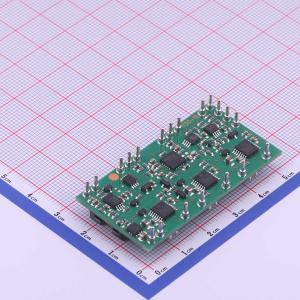

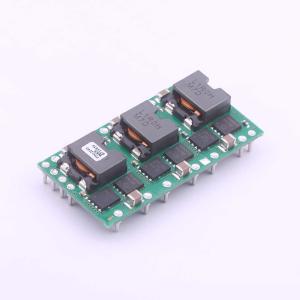

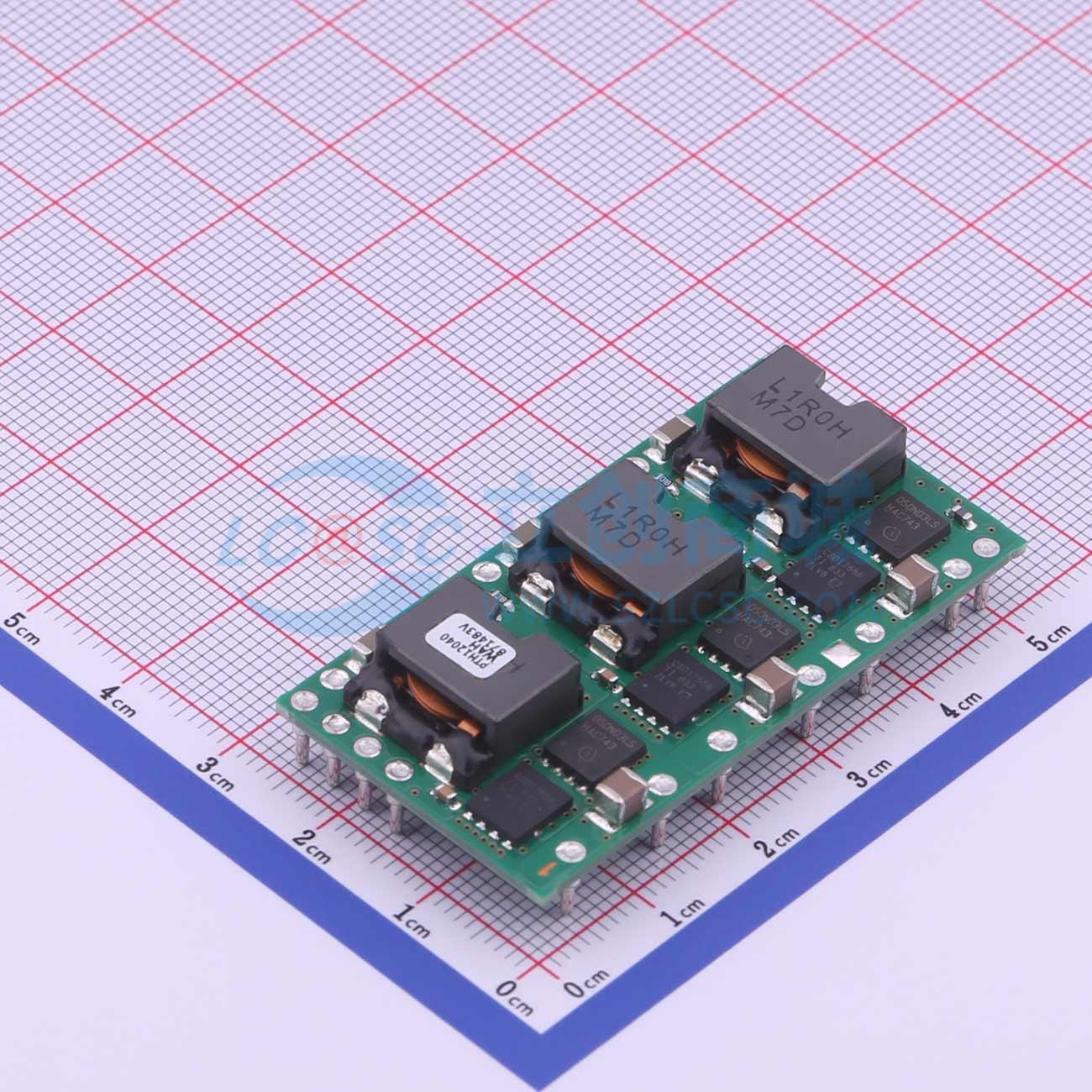

PTH12040WAH

SMT扩展库PCB免费打样

描述: PTH12040W 50A 8 至 14V 输入宽输出调节电源模块
品牌名称: TI(德州仪器)
商品型号: PTH12040WAH
商品编号: C527501
商品封装: DIP,52.1x26.7mm
包装方式: 托盘
商品毛重: 23.75克(g)

商品参数

商品概述

PTH12040W是一款高性能、额定电流为50 A的非隔离电源模块，采用了最新的多相开关模式拓扑。这使得该模块体积小巧、即插即用，能够为高密度多处理器系统供电。 PTH12040W的输入电压范围为8 V至14 V，只需一个电阻即可将输出电压设置为0.8 V至5.5 V范围内的任意值。较宽的输入电压范围使PTH12040W特别适用于采用非严格稳压12 V中间配电总线的先进计算和服务器应用。该模块具备一系列丰富的特性，包括开/关禁止和裕量上调/下调控制。差分远程输出电压检测可确保严格的负载调节，输出过流和过温关断功能可防止大多数负载故障。可编程欠压锁定功能允许用户自定义开启和关断电压阈值。 PTH12040W集成了Auto - Track™功能。PTH系列的Auto - Track特性允许多个模块的输出在电源上电和断电过渡期间跟踪一个公共电压，这简化了电源系统中电源上电和断电时的供电电压时序。该模块采用双面表面贴装结构，具有低外形和紧凑的占位面积。封装选项包括通孔和表面贴装两种配置。这些器件内置的ESD保护有限。在存储或处理期间，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。

商品特性

50 A输出电流
8 V至14 V输入电压
宽输出电压调节范围（0.8 V至5.5 V）
效率高达96%
开/关禁止
差分输出检测
输出过流保护（非锁存、自动复位）
过温保护
Auto - Track™时序控制
可在输出预偏置状态下启动
裕量上调/下调控制
工作温度：-40℃至85℃
多相开关模式拓扑
可编程欠压锁定（UVLO）
安全机构认证：UL/cUL 60950、EN60950、VDE

应用领域

先进计算和服务器应用

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	8V~14V

	属性	参数值
	输出电压(Vout)	800mV~5.5V
	输出电流(最大值)	50A
	转换效率	96%
