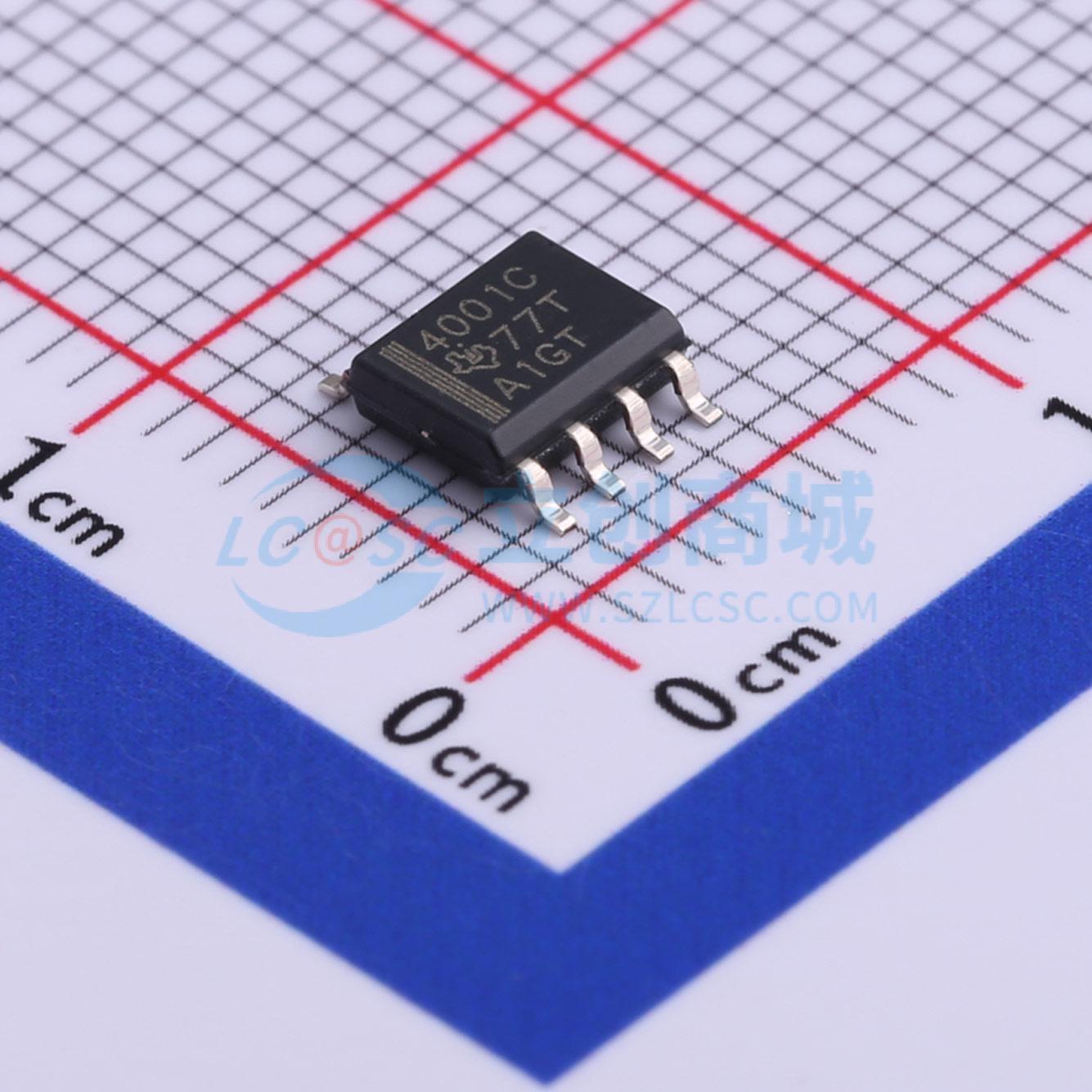

温馨提醒：图片仅供参考，商品以实物为准
THS4001CD
THS4001CD
- 描述
- THS4001 270MHz 电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4001CD
- 商品编号
- C527505
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 2.8mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 400V/us | |
| 输入偏置电流(Ib) | 10uA | |
| 输入失调电流(Ios) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 12.5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | - | |
| 输出电流 | 100mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 5V~32V | |
| 双电源电压(Vee~Vcc) | -16V~16V | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
THS4001是一款高性能电压反馈运算放大器，可在±2.5V至±15V的宽电源电压范围内工作，结合了高性能表现与易用的电压反馈配置，在同相和反相配置下所有增益均可保持稳定，内置静电放电保护电路。
商品特性
- 超高速性能，270MHz带宽（增益=1，-3dB），压摆率400V/μs，40ns建立时间（0.1）
- 输出驱动能力强，最大输出电流可达100mA，静态电流仅7.5mA
- 视频性能优异，0.1dB增益平坦度下带宽可达60MHz（增益=1），微分增益0.04，微分相位0.15°
- 失真极低，1MHz频率下总谐波失真为-72dBc
- 电源电压范围宽，支持±2.5V至±15V电源供电
- 所有增益下，同相、反相配置均可保持稳定
- 内置静电放电保护电路
- 最大额定参数：电源电压最高33V，输入电压范围为±VCC，最大输出电流175mA，差分输入电压范围±4V；C后缀器件工作环境温度范围0℃至70℃，I后缀器件工作环境温度范围-40℃至85℃，存储温度范围-65℃至150℃，引脚距壳体1.6mm处10秒耐温最高300℃
应用领域
- 视频相关应用
- 要求低失真的高速信号处理应用
