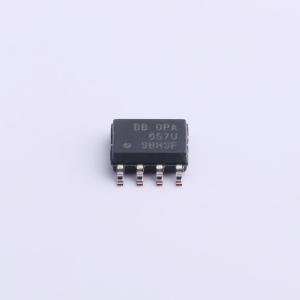

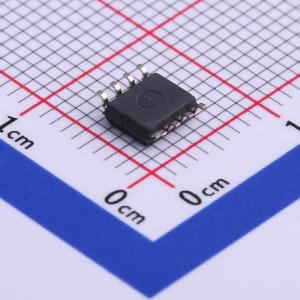

温馨提醒：图片仅供参考，商品以实物为准
OPA657U/2K5
OPA657 1.6-GHz, 低噪声, FET输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA657 1.6GHz、低噪声、FET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA657U/2K5
- 商品编号
- C527498
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 1.6GHz | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电压(Vos) | 250uV | |
| 共模抑制比(CMRR) | 89dB | |
| 压摆率(SR) | 700V/us | |
| 静态电流(Iq) | 14mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 8V~12V | |
| 双电源(Vee ~ Vcc) | -6V~-4V；4V~6V | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 噪声密度(eN) | 4.8nV/√Hz@100kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
OPA657器件将高增益带宽、低失真的电压反馈运算放大器与低电压噪声的JFET输入级相结合，为高精度ADC（模数转换器）驱动或宽带跨阻应用提供了高动态范围放大器。使用这款去补偿的高增益带宽放大器，光电二极管应用的噪声和带宽性能得到改善。 极低电平的信号可在单个OPA657增益级中以出色的带宽和精度进行显著放大。1.6 GHz的高增益带宽积可在高达160 V/V（44 dB）的增益下实现超过10 MHz的信号带宽。极低的输入偏置电流和电容即使在源阻抗相对较高的情况下也能支持这一性能。 OPA657的低电压噪声JFET输入使宽带光电探测器应用受益。JFET输入几乎不产生电流噪声，而宽带应用也需要低电压噪声。4.8 nV/√Hz的低输入电压噪声为更高带宽的应用提供了出色的输入灵敏度。以下示例给出了在10 MHz带宽内1.8 pA/√Hz的总等效输入噪声电流。
商品特性
- 高增益带宽积：1.6 GHz
- 高带宽：275 MHz（G = 10）
- 压摆率：700 V/µs（G = 10，1 V阶跃）
- 提供具有改进直流规格的高级版本
- 工作温度范围：-40℃至85℃
- 低输入失调电压：±250 µV
- 低输入偏置电流：2 pA
- 低输入电压噪声：4.8 nV/√Hz
- 高输出电流：70 mA
- 快速过载恢复
应用领域
- 宽带光电二极管放大器
- 晶圆扫描设备
- ADC输入放大器
- 测试与测量前端
- 高增益精密放大器
- 光时域反射仪（OTDR）
