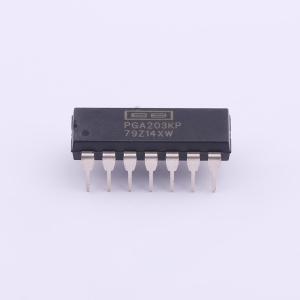

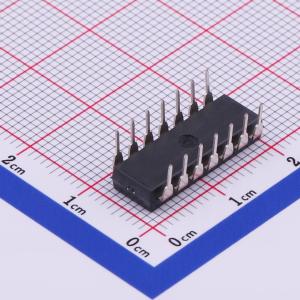

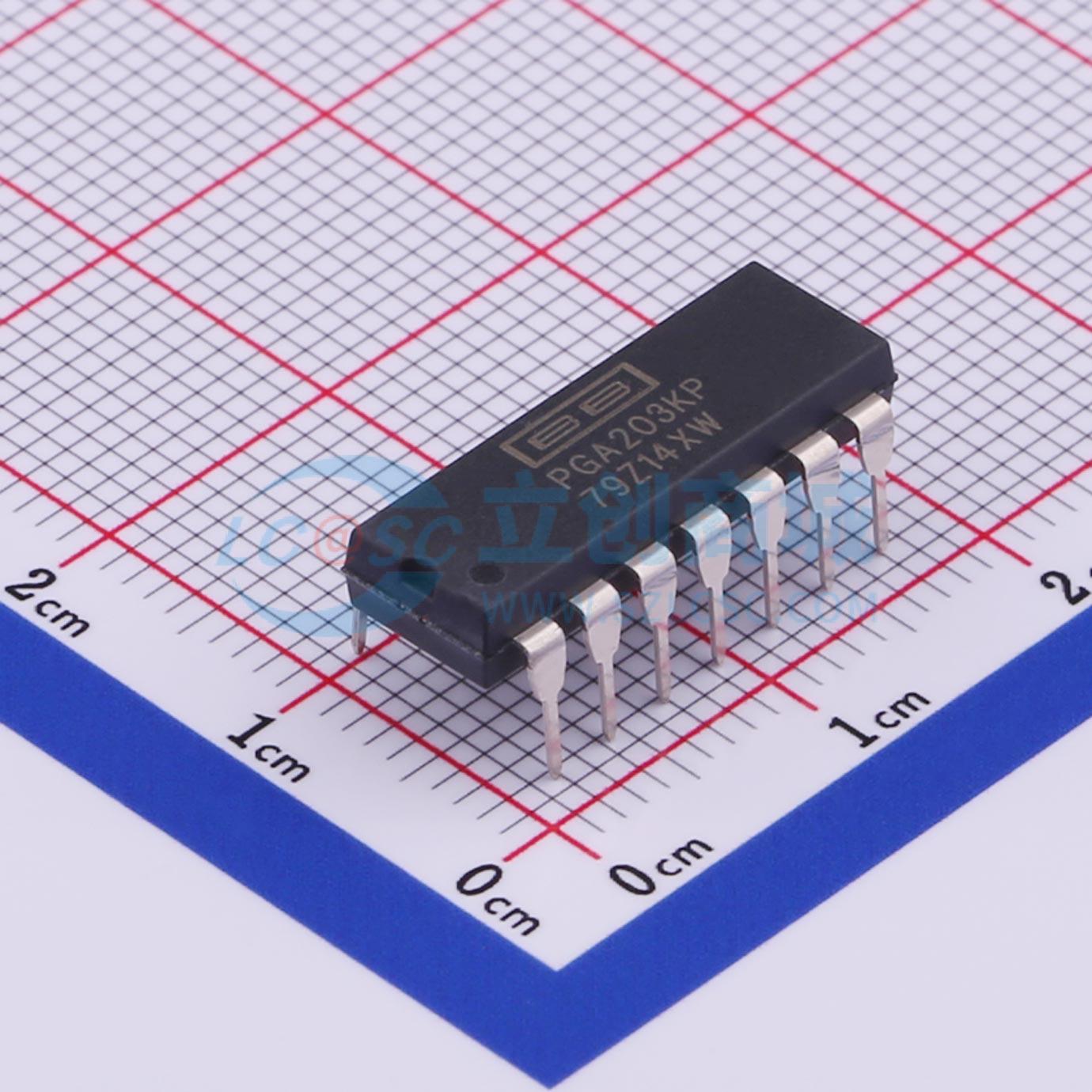

PGA203KP
PGA203KP
SMT扩展库PCB免费打样
- 描述
- PGA203 数控（二进制模型增益 1、2、4、8）可编程增益仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- PGA203KP
- 商品编号
- C527499
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1.807克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电压(Vos) | 500uV |
| 属性 | 参数值 | |
|---|---|---|
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 400V/us | |
| 输出电流 | 10mA | |
| 静态电流(Iq) | 6.5mA | |
| 工作温度 | 0℃~+70℃ |
商品概述
PGA202是一款单片仪表放大器，具有1、10、100和1000的数字控制增益。PGA203提供1、2、4和8的增益。两者均具备与TTL或CMOS兼容的输入，便于与微处理器接口。两者都采用FET输入和新型跨导电路，可使带宽在不同增益下近乎保持恒定。增益和失调经过激光微调，无需任何外部元件即可使用。这两款放大器均有陶瓷和塑料封装可选。陶瓷封装适用于整个工业温度范围，而塑料封装适用于商业温度范围。
商品特性
- 数字可编程增益：十进制型号 —— PGA202增益为1、10、100、1000；二进制型号 —— PGA203增益为1、2、4、8
- 低偏置电流：最大50pA
- 快速建立：2µs达到0.01%
- 低非线性：最大0.012%
- 高共模抑制比：最小80dB
- 新型跨导电路
- 低成本
应用领域
- 数据采集系统
- 自动量程电路
- 动态范围扩展
- 远程仪器仪表
- 测试设备
