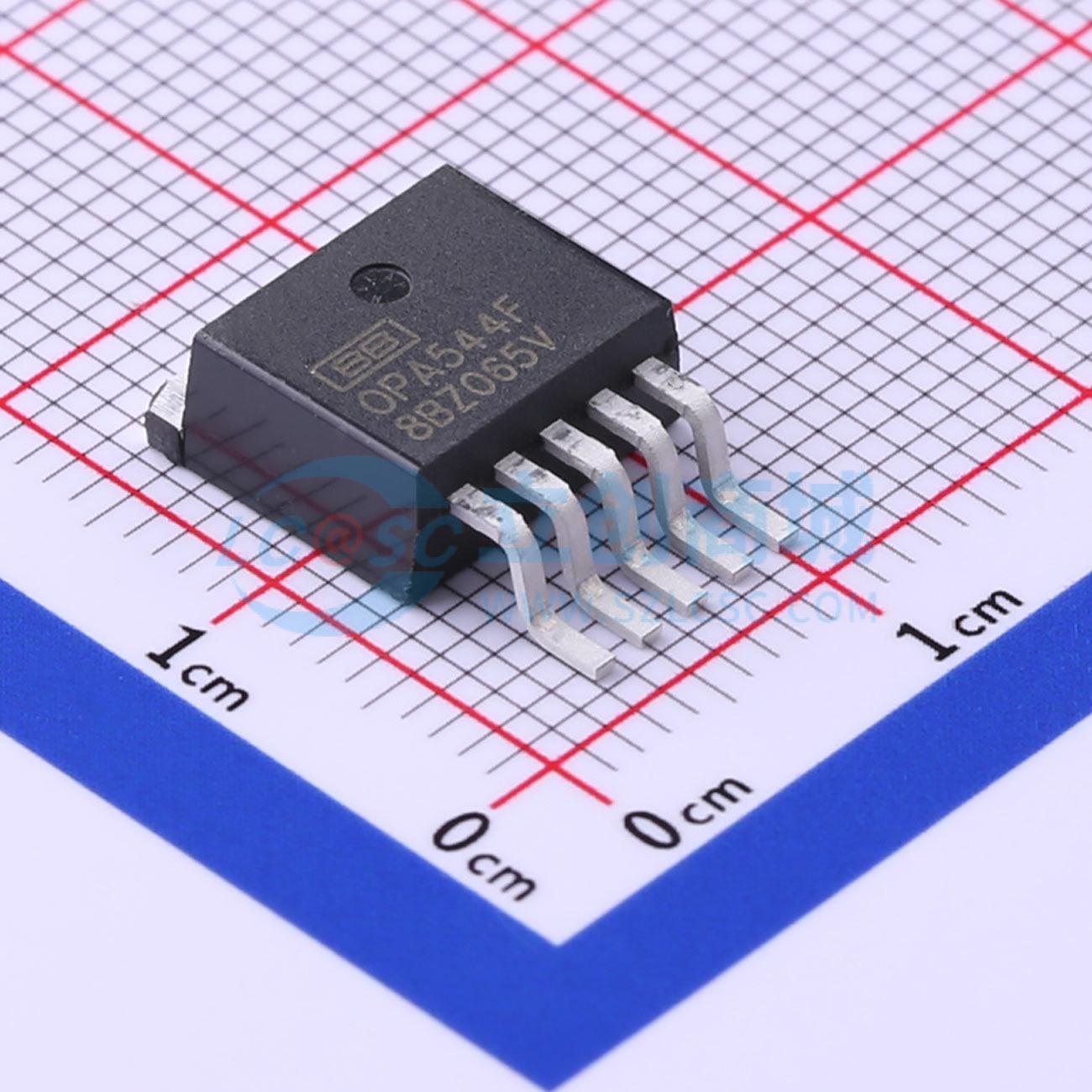

OPA544F/500
高压、大电流运算放大器
- 描述
- OPA544 高电流（4A 典型值）、高电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA544F/500
- 商品编号
- C527495
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.842克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.4MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 100uV/℃ | |
| 压摆率(SR) | 8V/us | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电流(Ios) | 15pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 36nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 106dB | |
| 静态电流(Iq) | 12mA | |
| 输出电流 | 2A | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 10V~35V；-35V~-10V | |
| 功能特性 | 过压保护 |
商品概述
OPA544是一款高压大电流运算放大器，适合驱动多种大功率负载，将高性能场效应管运算放大器电路和大功率输出级集成在单个单片芯片上，内置电流限制和热关断电路提供保护，可选用行业标准的5引脚TO-220功率封装和5引脚表面贴装功率封装，其铜接片便于安装至散热片，可获得优异的热性能，额定工作温度范围为扩展工业温度范围-40℃至+85℃，接片连接到负电源，该集成电路对静电放电敏感，操作时需要采取适当防护措施。
商品特性
- 最小输出电流为2A
- 电源电压范围为±10V至±35V
- 压摆率为8V/μs
- 内置电流限制功能
- 内置热关断保护功能
- 场效应管输入，最大输入偏置电流IB为100pA
- 提供5引脚TO-220塑料封装选项
- 提供5引脚表面贴装封装选项
- 电源电压V+至V-最高额定值为70V
- 输入电压范围为(V-)-0.7V至(V+)+0.7V
- 工作温度范围额定值为-40℃至+125℃
- 存储温度范围额定值为-40℃至+125℃
- 最高结温额定值为150℃
- 10秒焊接条件下引线最高温度额定值为300℃
应用领域
- 电机驱动
- 可编程电源
- 伺服放大器
- 阀门、执行器驱动
- 磁偏转线圈驱动
- 音频放大器
