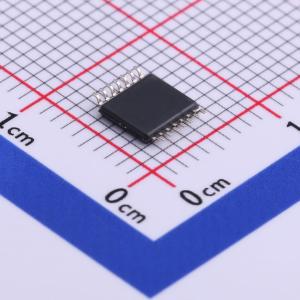

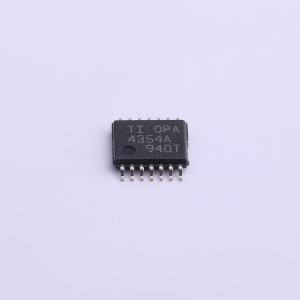

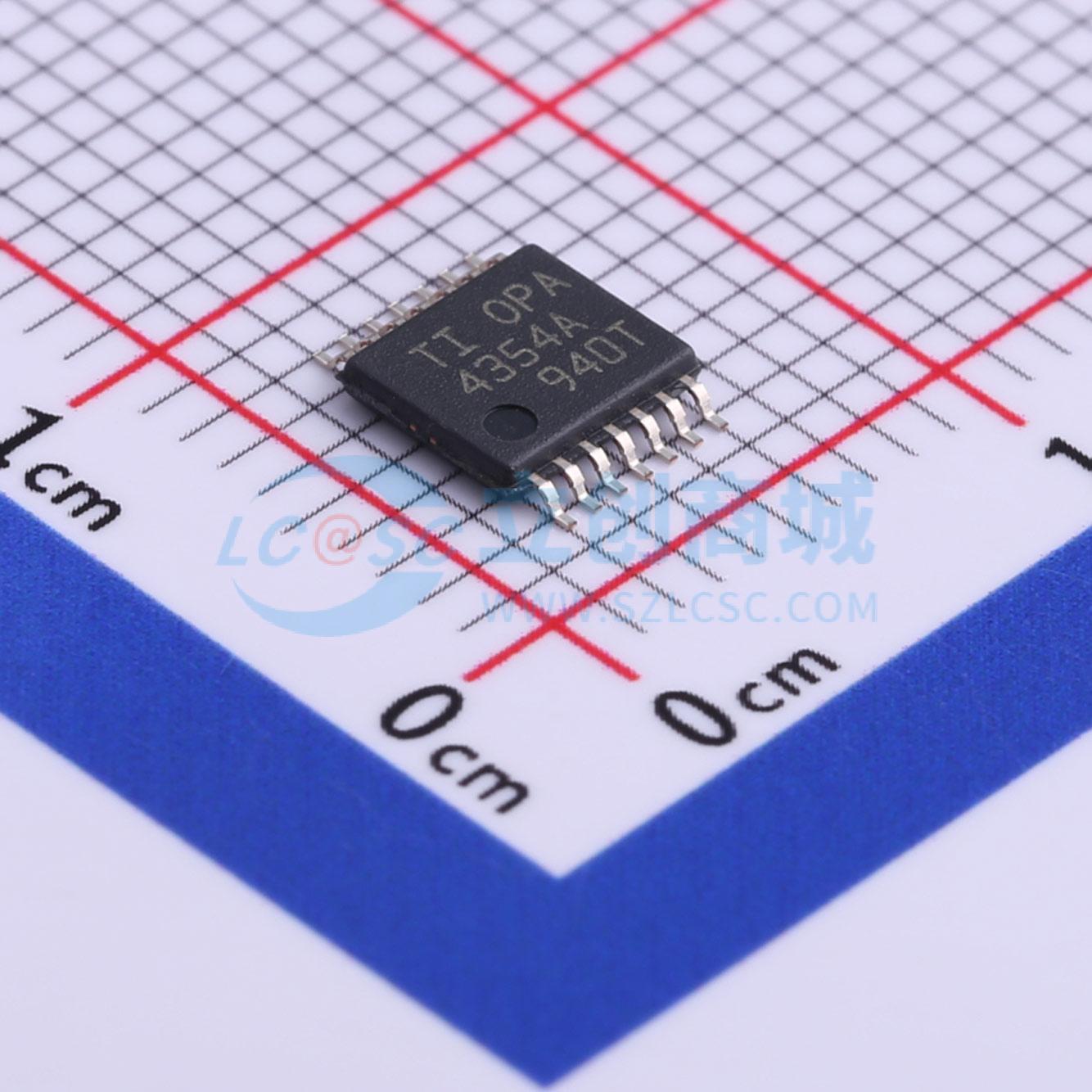

温馨提醒：图片仅供参考，商品以实物为准
OPA4354AIPWR
250 MHz，轨到轨输入/输出，CMOS 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA4354 250MHz、轨到轨 I/O、CMOS 四路运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4354AIPWR
- 商品编号
- C527494
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 100MHz | |
| 输入失调电压(Vos) | 8mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 150V/us | |
| 输入偏置电流(Ib) | 3pA | |
| 输入失调电流(Ios) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 6.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 4.9mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~2.75V | |
| 功能特性 | 内置补偿 |
商品概述
OPAx354是250MHz轨至轨I/O CMOS高速电压反馈运算放大器，专为视频应用和其他需要宽带宽的应用设计，单位增益稳定，可输出大电流，差分增益为0.02，差分相位为0.09°，每通道静态电流仅为4.9mA，针对低至2.5V±1.25V至高5.5V±2.75V的单电源或双电源供电运行优化，共模输入范围超出电源供电范围，输出摆幅距电源轨在100mV以内，可支持宽动态范围，多通道版本采用完全独立电路，可将串扰降到最低，消除相互干扰，额定扩展工作温度范围为-40℃至+125℃，提供多种封装规格适配不同通道数产品。
商品特性
- 单位增益带宽250MHz，增益带宽100MHz
- 压摆率150V/μs
- 低噪声，参数为6.5nV√Hz
- 支持轨至轨I/O
- 输出电流大于100mA
- 差分增益0.02，差分相位0.09°
- 0.1dB增益平坦度对应40MHz
- 输入偏置电流低，为3pA
- 静态电流每通道为4.9mA
- 内置热关断功能
- 电源工作范围2.5V至5.5V，支持单电源、双电源供电
- 提供MicroSIZE和PowerPAD封装，有多款封装适配不同通道数产品
- 共模输入范围超出电源供电范围，可支持宽动态范围
- 多通道版本采用完全独立电路，可降低串扰、消除相互干扰
- 额定工作温度范围为-40℃至+125℃
应用领域
- 视频处理
- 超声波
- 光网络、可调激光器
- 光电二极管跨阻放大器
- 有源滤波器
- 高速积分器
- 模数(A/D)转换器输入缓冲器
- 数模(D/A)转换器输出放大器
- 条形码扫描器
- 通信
