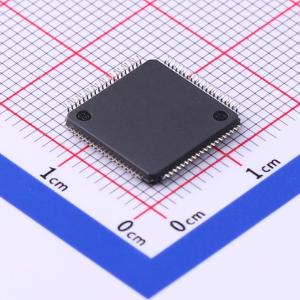

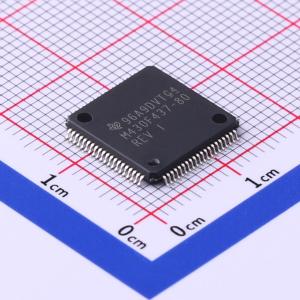

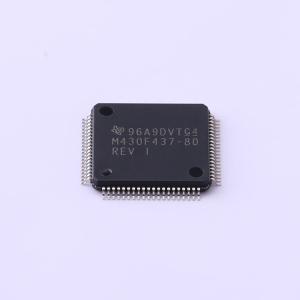

MSP430F437IPNR

具有 32KB 闪存、1KB SRAM、12 位 ADC、比较器、SPI/UART 和 160 段 LCD 的 8MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F437 具有 32KB 闪存、1KB SRAM、12 位 ADC、比较器、SPI/UART 和 160 段 LCD 的 8MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F437IPNR
商品编号: C527489
商品封装: LQFP-80(12x12)
包装方式: 编带
商品毛重: 0.701克(g)

商品参数

商品概述

德州仪器的MSP430系列超低功耗微控制器包含多个设备，这些设备具有针对不同应用的不同外设组合。该架构结合了五种低功耗模式，优化以在便携式测量应用中实现更长的电池寿命。这些设备具有强大的16位RISC CPU、16位寄存器和常数发生器，有助于达到最高的代码效率。数字控制振荡器（DCO）允许从低功耗模式唤醒到活动模式的时间少于6 μs。

MSP430X43X(1)和MSP430X44X(1)系列是带有两个内置16位定时器的微控制器配置，一个快速12位A/D转换器（未在MSP430F43X1和MSP430F44X1设备上实现），一个或两个通用串行同步/异步通信接口（USART），48个I/O引脚，以及最多支持160段的液晶驱动器（LCD）。

典型应用包括传感器系统，这些系统捕获模拟信号，将其转换为数字值，并处理并传输数据至主机系统，或者处理这些数据并在LCD面板上显示。定时器使这些配置非常适合工业控制应用，如波纹计数器、数字电机控制、电能表、手持仪表等。硬件乘法器增强了性能，并提供了广泛的代码和硬件兼容的家庭解决方案。

商品特性

低供电电压范围：1.8 V 至 3.6 V
极低功耗：
- 活动模式：1 MHz、2.2 V 时为 280 μA
- 待机模式：1.1 μA
- 关闭模式（RAM 保持）：0.1 μA
五种节能模式
从待机模式唤醒时间少于 6 μs
16 位 RISC 架构，指令周期时间为 125 ns
12 位 A/D 转换器，带内部参考、采样保持和自动扫描功能
16 位 Timer_B，带有三个或七个捕获/比较带阴影寄存器
16 位 Timer_A，带有三个捕获/比较寄存器
片上比较器
串行通信接口（USART），可通过软件选择异步 UART 或同步 SPI：
- MSP430F43x 和 MSP430F43x1 设备有两个 USART（USART0, USART1）
- MSP430F44x 和 MSP430F44x1 设备有一个 USART（USART0）
欠压检测器
供电电压监控器，具有可编程电平检测
串行在线编程，无需外部编程电压
通过安全熔丝实现可编程代码保护
集成 LCD 驱动器，支持多达 160 个段
引导加载程序
系列成员包括：
- MSP430F435, MSP430F4351：16KB + 256B Flash 存储器，512B RAM
- MSP430F436, MSP430F4361：24KB + 256B Flash 存储器，1KB RAM
- MSP430F437, MSP430F4371：32KB + 256B Flash 存储器，1KB RAM
- MSP430F447：32KB + 256B Flash 存储器，1KB RAM
- MSP430F448, MSP430F4481：48KB + 256B Flash 存储器，2KB RAM
- MSP430F449, MSP430F4491：60KB + 256B Flash 存储器，2KB RAM
结合五种低功耗模式，该架构优化了便携式测量应用中的电池寿命。
这些设备具有强大的 16 位 RISC CPU、16 位寄存器和常数生成器，有助于实现最大代码效率。
数字控制振荡器（DCO）允许从低功耗模式到活动模式的唤醒时间少于 6 μs。

应用领域

传感器系统，捕获模拟信号，将其转换为数字值，并处理和传输数据到主机系统，或处理这些数据并在LCD面板上显示。
工业控制应用，如纹波计数器、数字电机控制、电表、手持仪表等。

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430
	CPU最大主频	8MHz
	程序存储容量	32KB

	属性	参数值
	I/O数量	48
	ADC(位数)	12bit
	工作电压	1.8V~3.6V
