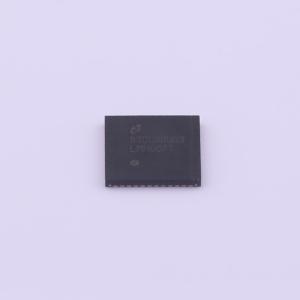

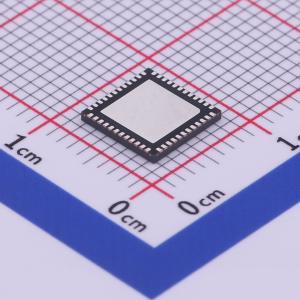

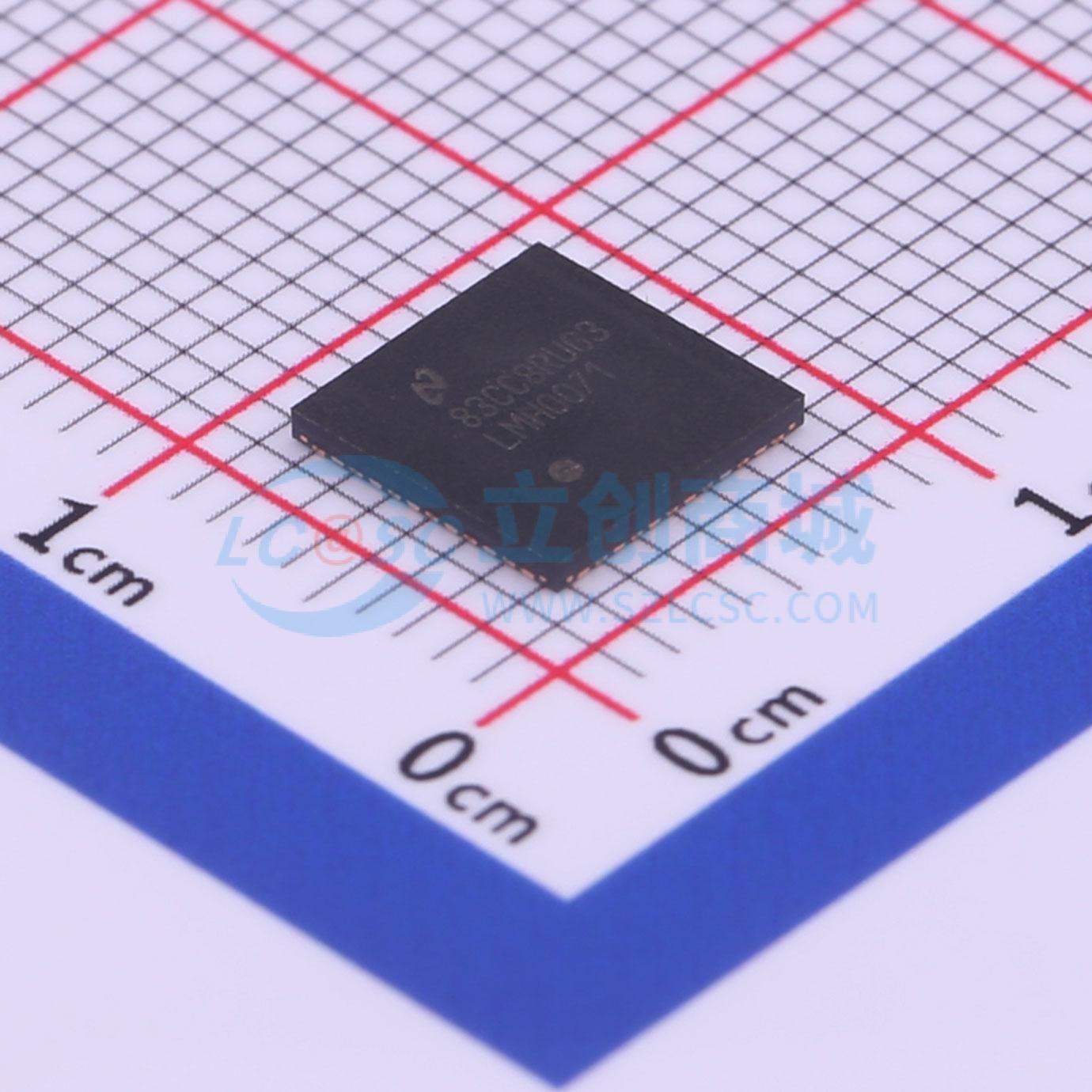

温馨提醒：图片仅供参考，商品以实物为准
LMH0071SQE/NOPB
3 Gbps, 高清, 标清, DVB-ASI SDI 解串器，带环回和LVDS接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMH0071 具有环路输出和 LVDS 接口的 SD/DVB-ASI SDI 解串器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH0071SQE/NOPB
- 商品编号
- C527480
- 商品封装
- WQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.253克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | 解串器 | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LMH0341/0041/0071/0051 SDI 解串器是TI FPGA-Attach SER/DES产品系列的一部分，支持与FPGA的5位LVDS接口。当与主机FPGA配对时，LMH0341可以自动检测输入数据速率，并解码符合以下任一标准的原始5位数据字：DVB-ASI、SMPTE 259M、SMPTE 292M或SMPTE 424M。有关每个设备支持的标准详情，请参见表1。
LMH0341与主机FPGA之间的接口由5位宽的LVDS总线、一个LVDS时钟和一个SMBus接口组成。不需要外部VCO或时钟。LMH0341 CDR从输入数据流中检测频率，生成干净的时钟，并将时钟和数据传输到主机FPGA。LMH0341、LMH0041和LMH0071包括一个带有集成SMPTE兼容电缆驱动器的串行重定时环路。有关此系列提供的单通道解串器完整列表，请参见表1。
FPGA-Attach SER/DES产品系列由一套IP支持，使设计工程师能够快速使用SER/DES产品开发视频应用。该产品采用物理尺寸小的48引脚WQFN封装。
商品特性
- 5位LVDS接口
- 无需外部VCO或时钟
- 带电缆驱动器的重定时串行环通
- 掉电模式
- 3.3V SMBus配置接口
- 小巧的48引脚WQFN封装
- 工业温度范围：-40°C至85°C
应用领域
- SDI 接口用于：
- 视频摄像机
- DVRs
- 视频切换器
- 视频编辑系统
