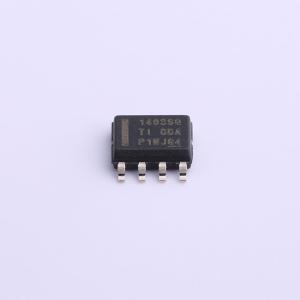

温馨提醒：图片仅供参考，商品以实物为准

LMR14030SSQDDARQ1

40V 3.5A 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR14030-Q1 是一款 40V、3.5A 的降压转换器,具有 40μA 的静态电流。它适用于汽车和工业应用,具有宽输入电压范围（4V 至 40V）,内置高侧 MOSFET,支持同步整流和可调开关频率。该器件还具有多种保护功能,包括过温保护、输出过压保护和短路保护。
品牌名称: TI(德州仪器)
商品型号: LMR14030SSQDDARQ1
商品编号: C527481
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.133克(g)

商品参数

商品概述

LMR14030-Q1是一款40 V、3.5 A的降压稳压器，集成了高端MOSFET。其输入电压范围宽，为4 V至40 V，适用于从工业到汽车等各种应用，可对未稳压电源进行功率调节。该系列还有2 A和5 A可选型号，采用引脚兼容的封装。该稳压器在睡眠模式下的静态电流为40 μA，适用于电池供电系统。关机模式下超低的1 μA电流可进一步延长电池寿命。宽可调开关频率范围可优化效率或减小外部元件尺寸。内部环路补偿使用户无需进行繁琐的环路补偿设计，也可减少器件的外部元件数量。精确的使能输入可简化稳压器控制和系统电源排序。该器件还具备内置保护功能，如逐周期电流限制、过热感应及因功耗过大而关机、输出过压保护等。 LMR14030-Q1采用8引脚HSOIC或10引脚WSON封装，带有散热焊盘，热阻低。

商品特性

符合汽车应用标准，通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40 ℃至125 ℃
- 器件HBM ESD分类等级为H1C
- 器件CDM ESD分类等级为C4A
输入电压范围：4 V至40 V
连续输出电流：3.5 A
超低工作静态电流：40 μA
高端MOSFET导通电阻：90 mΩ
最小导通时间：75 ns
电流模式控制
开关频率可调范围：200 kHz至2.5 MHz
可与外部时钟进行频率同步
具备扩频选项，可降低EMI
内部补偿，使用方便
支持高占空比运行
精确使能输入
关机电流：1 μA
外部软启动
具备过热、过压和短路保护
采用带PowerPAD的8引脚HSOIC封装

应用领域

汽车电池稳压
工业电源
电信和数据通信系统
通用宽输入电压稳压

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~40V
	输出电压	800mV~28V
	输出电流	3.5A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
