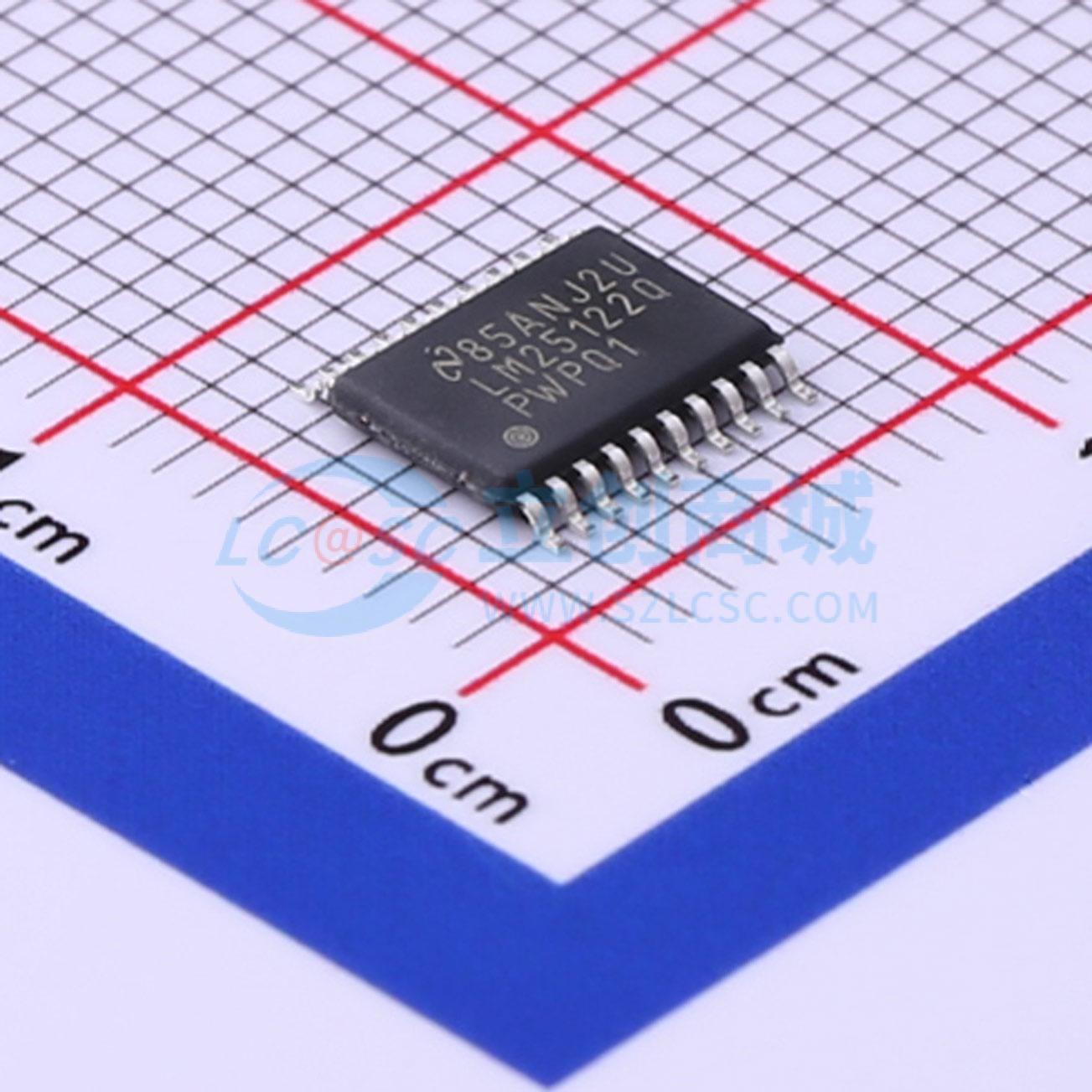

温馨提醒：图片仅供参考，商品以实物为准

LM25122QPWPRQ1

宽输入范围同步升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25122-Q1是一款多相同步升压控制器,适用于高效率同步升压调节器应用。该控制器采用峰值电流模式控制方法,具有180°相移的时钟输出,支持多相交错配置。输入电压范围为3 V至42 V,输出电压最高可达50 V。具有多种保护功能,包括欠压锁定、热关断、过载保护等。
品牌名称: TI(德州仪器)
商品型号: LM25122QPWPRQ1
商品编号: C527471
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.145克(g)

商品参数

商品概述

LM25122是一款具备多相功能的同步升压控制器，适用于高效同步升压调节器应用。该控制方法基于峰值电流模式控制。电流模式控制具有固有的线路前馈、逐周期电流限制功能，且易于进行环路补偿。开关频率可编程，最高可达600 kHz。两个强大的N沟道MOSFET栅极驱动器采用自适应死区时间控制，可实现更高的效率。用户可选的二极管仿真模式还支持不连续模式操作，以提高轻载条件下的效率。内部电荷泵允许高端同步开关实现100%占空比（旁路操作）。180°相移时钟输出便于实现多相交错配置。其他特性包括热关断、频率同步、打嗝模式电流限制和可调线路欠压锁定。

商品特性

通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40℃至+125℃，器件HBM ESD分类等级2，器件CDM ESD分类等级C6
最大输入电压：42 V
最小输入电压：3 V（启动时为4.5 V）
输出电压最高可达50 V
旁路（V_OUT = V_IN）操作
1.2 V基准电压，精度为±1.0%
自由运行和可同步至600 kHz的开关频率
峰值电流模式控制
强大的3 A集成栅极驱动器
自适应死区时间控制
可选二极管仿真模式
可编程逐周期电流限制
打嗝模式过载保护
可编程线路欠压锁定
可编程软启动
热关断保护
低关断静态电流：9 μA
可编程斜率补偿
可编程跳周期模式可降低待机功耗
允许外部VCC供电
具备电感DCR电流检测能力
多相功能
热增强型20引脚HTSSOP封装

应用领域

12-V、24-V和48-V电源系统
汽车启停系统
音频电源
大电流升压电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~42V
	输出电压	-
	输出电流	-
	开关频率	450kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
