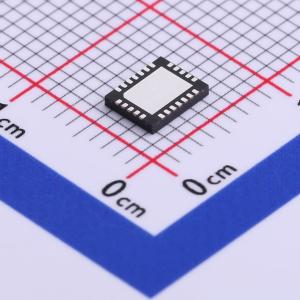

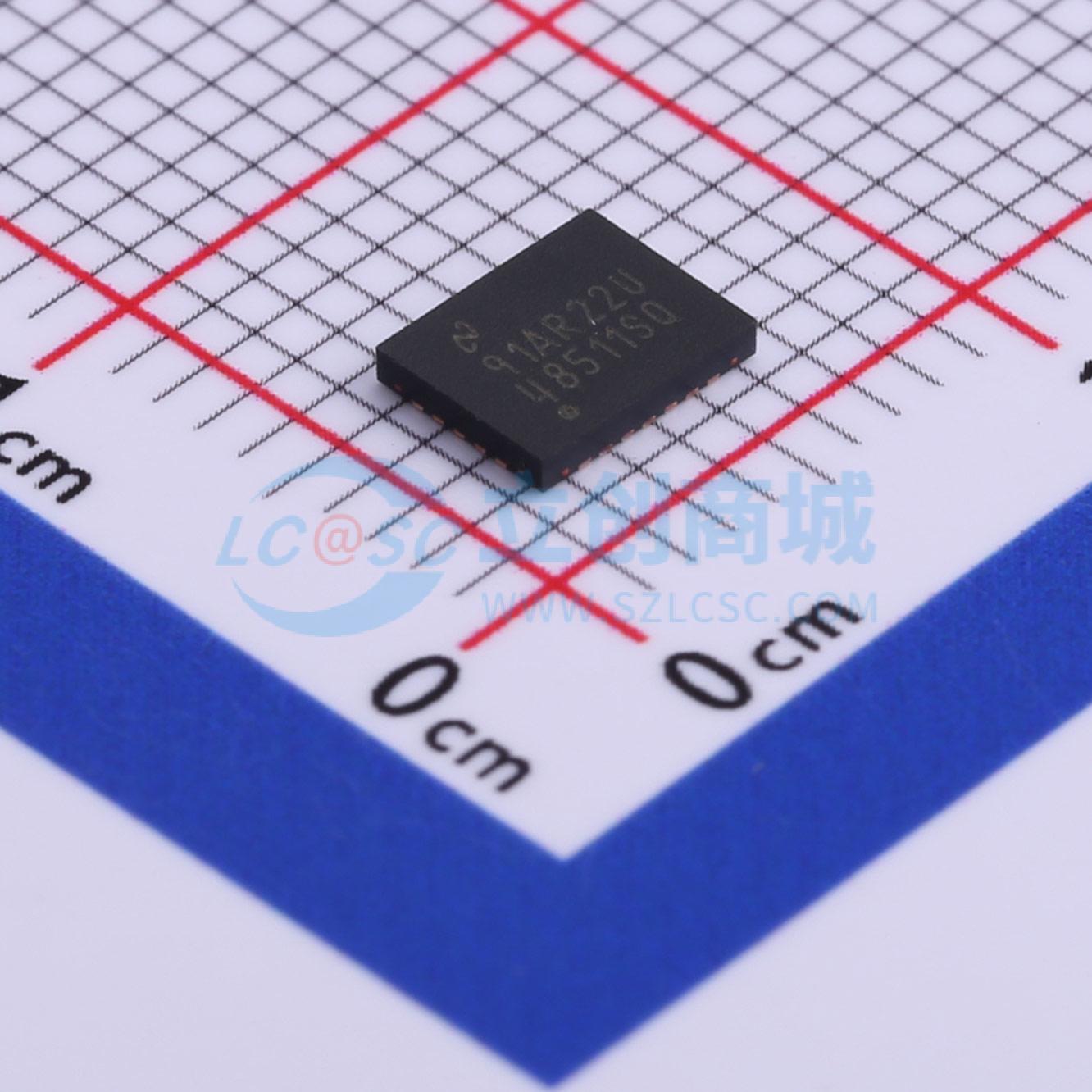

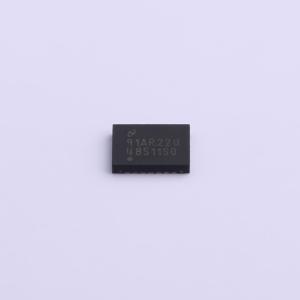

LM48511SQ/NOPB
3W超低EMI无滤波单声道D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM48511 具有集成升压转换器的 3W 单声道、模拟输入 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM48511SQ/NOPB
- 商品编号
- C527474
- 商品封装
- WQFN-24-EP(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3W×1@8Ω；5.4W×1@4Ω；1W×1@8Ω | |
| 工作电压 | 3V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.03% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 13.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 88dB | |
| 效率 | 80% |
商品概述
LM48511器件将升压转换器与高效D类音频功率放大器集成在一起，当使用5 V电源供电时，可为8 Ω扬声器提供3 W的连续功率。 当使用3 V至4 V电源供电时，LM48511可配置为向8 Ω负载提供1至2.5 W的功率，总谐波失真加噪声（THD+N）小于1%。D类放大器采用低噪声脉宽调制（PWM）架构，无需输出滤波器，减少了外部元件数量、电路板面积消耗和系统成本，并简化了设计。可选的扩频调制方案可抑制射频辐射，进一步降低了对输出滤波器的需求。 LM48511的开关稳压器是一款工作频率固定为1 MHz的电流模式升压转换器。两个可选的反馈网络使LM48511稳压器能够在两种不同的输出电压之间动态切换，根据电池电压和输出功率要求优化放大器的电源电压，从而提高效率。 LM48511专为便携式设备设计，如全球定位系统（GPS）、手机和MP3播放器等。与升压式AB类放大器相比，在5 V电压下高达80%的效率可延长电池使用寿命。独立的稳压器和放大器关断控制功能可在不需要高输出功率时关闭稳压器，从而优化节能效果。 LM48511的增益由外部电阻设置，通过对信号求和可实现多信号源的独立增益控制。输出短路和热过载保护功能可防止器件在故障条件下受损。出色的咔嗒声和噗噗声抑制功能可消除上电和关断期间的可听瞬态噪声。
商品特性
- 5 V电压下，向8 Ω负载输出3 W功率，THD+N = 1%
- 可选扩频模式，降低电磁干扰（EMI）
- 效率达80%
- 独立的稳压器和放大器关断控制
- 稳压器输出电压可动态选择
- 无滤波器D类放大器
- 工作电压范围为3 V至5.5 V
- 关断电流低
- 咔嗒声和噗噗声抑制功能
应用领域
- 全球定位系统（GPS）
- 便携式媒体设备
- 相机
- 手机
- 手持游戏设备
