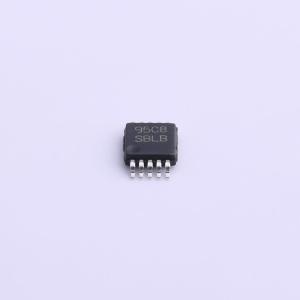

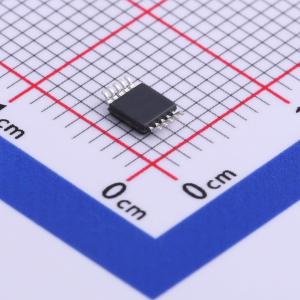

LM5020MMX-1/NOPB

100V 电流模式 PWM 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5020 13V 至 100V 宽输入电压、电流模式 PWM 升压、反激式、Sepic 控制器
品牌名称: TI(德州仪器)
商品型号: LM5020MMX-1/NOPB
商品编号: C527475
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	拓扑结构	反激式；正激式
	特性	过热保护(OTP)；欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	反馈方式	副边反馈

商品概述

LM5020高压脉宽调制（PWM）控制器具备实现单端初级电源转换器拓扑所需的所有特性。输出电压调节基于电流模式控制，在提供固有线路前馈的同时，简化了环路补偿设计。LM5020包含一个高压启动稳压器，可在高达100V的宽输入范围内工作。该PWM控制器具备高速性能，其振荡器频率范围可达1MHz，总传播延迟小于100ns。其他特性包括误差放大器、精密基准源、线路欠压锁定、逐周期电流限制、斜率补偿、软启动、振荡器同步功能和热关断。该控制器提供VSSOP10和WSON - 10两种封装形式。

商品特性

内部启动偏置稳压器
误差放大器
精密电压基准源
可编程软启动
1A峰值栅极驱动器
最大占空比限制（LM5020 - 1为80%，LM5020 - 2为50%）
可编程线路欠压锁定（UVLO），具备可调迟滞功能
逐周期过流保护
斜率补偿（LM5020 - 1）
可编程振荡器频率，具备同步功能
电流检测前沿消隐
热关断保护

应用领域

电信电源转换器
工业电源转换器
汽车系统

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	13V~90V
	开关频率	179kHz~225kHz
	最大占空比	80%
