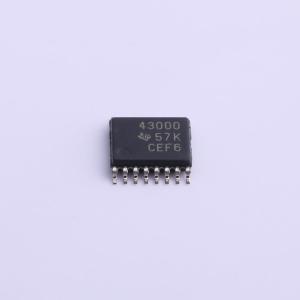

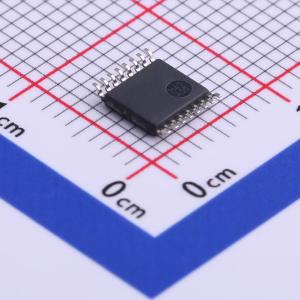

TPS43000PW

高频率多拓扑PWM控制器

描述: TPS43000 是一款高频率、电压模式的 PWM 控制器,适用于多种拓扑结构,包括降压、升压、SEPIC 和反激式。该控制器支持非同步升压拓扑,具有高效同步整流功能,可驱动外部 MOSFET 以实现高电流应用。其工作电压范围为 1.8 V 至 9.0 V,输出电压范围为 0.8 V 至 8.0 V。控制器支持固定频率模式和自动 PFM 模式,具有低功耗特性,适合电池供电设备。
品牌名称: TI(德州仪器)
商品型号: TPS43000PW
商品编号: C524261
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.07克(g)

商品参数

商品概述

TPS43000是一款高频、电压模式、同步PWM控制器，可用于降压、升压、SEPIC或反激拓扑。这款高度灵活、功能齐全的控制器旨在驱动一对外部MOSFET（一个N沟道和一个P沟道），使其适用于各种输出电压和功率水平。它具备自动PFM模式，关断电流小于1 μA，睡眠模式电流小于100 μA，在1 MHz时的满工作电流小于2 mA，非常适合构建高效的直流-直流转换器。 TPS43000的输入电压范围为1.8 V至9.0 V。典型电源包括分布式电源系统、两到四节镍氢或碱性电池，或一到两节锂离子电池。它可用于产生低至0.8 V到8 V或更高的稳压输出电压。它可以在固定频率模式下工作，用户可对频率进行编程（最高可达2 MHz），也可以在自动PFM模式下工作。在自动模式下，当电感电流变为不连续时，控制器进入睡眠状态；当输出电压下降2%时，控制器唤醒。在这种滞回工作模式下，可在很宽的负载电流范围内保持非常高的效率。该器件还可以使用具有双重功能的SYNC/SD输入引脚与外部时钟源同步。 TPS43000具有一个可选的两级电流限制电路，可检测通电MOSFET两端的电压降。用户可以选择逐脉冲电流限制或打嗝模式过流保护。TPS43000还具备低功耗（LP）模式（可降低高输入/输出电压下N沟道MOSFET的栅极电荷损耗）、欠压锁定和软启动功能。TPS43000采用16引脚TSSOP（PW）封装。

商品特性

高频（2 MHz）电压模式PWM控制器
1.8 V至9.0 V输入电压范围
0.8 V至8.0 V输出电压范围（非同步升压拓扑中更高）
高效降压、升压、SEPIC或反激（升降压）拓扑
用于高效的同步整流
驱动外部MOSFET以适用于大电流应用
可同步的固定频率PWM或自动脉冲频率调制（PFM）模式
内置软启动
用户可编程的不连续或连续导通模式
可选的逐脉冲电流限制或打嗝模式保护

应用领域

网络设备服务器
基站
移动电话、卫星电话
GPS设备
数码相机和手持摄像机
个人数字助理（PDA）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；降压型
	工作电压	1.8V~9V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式；SEPIC；反激式；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
