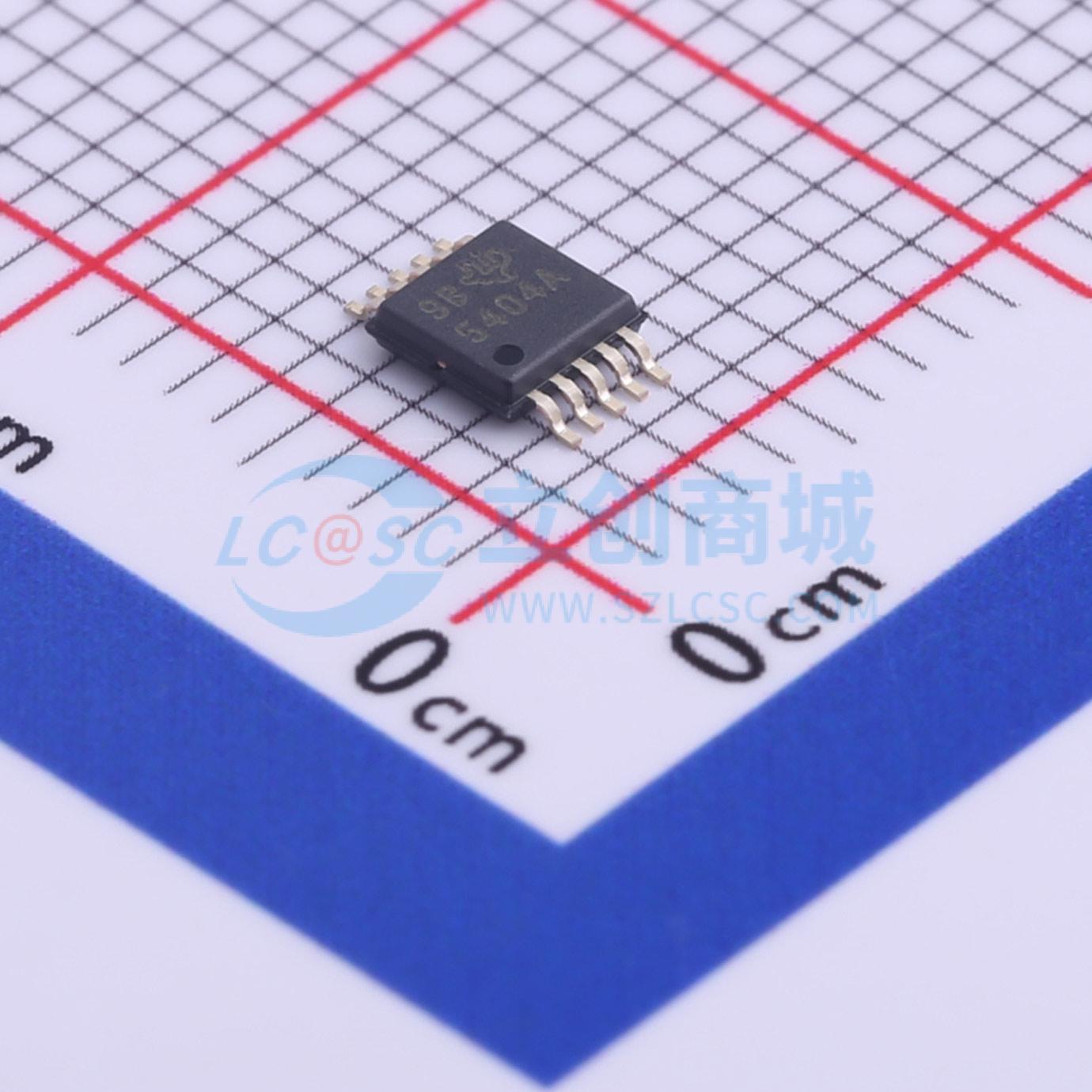

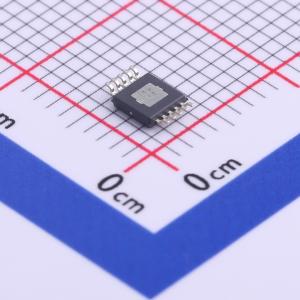

TPS54040ADGQR

42V、0.5A 降压 DC-DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54040A 是一款 42V、0.5A 降压调节器,具有集成的高侧 MOSFET。该设备支持 3.5V 至 42V 的输入电压范围,具有低纹波脉冲跳过模式,可在轻载下提高效率。内置 200mΩ 高侧 MOSFET 使设计能够实现高效电源供应。
品牌名称: TI(德州仪器)
商品型号: TPS54040ADGQR
商品编号: C524787
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.097克(g)

商品参数

商品概述

TPS54040A器件是一款集成高端MOSFET的42 V、0.5 A降压稳压器。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载、稳压输入电源电流降至116 μA。使用使能引脚，当使能引脚为低电平时，关断电源电流标称值为1.3 μA。欠压锁定内部设置为2.5 V，但可通过使能引脚提高该值。输出电压启动斜坡由慢启动引脚控制，该引脚也可配置用于排序或跟踪。漏极开路电源正常信号指示输出电压何时处于其标称电压的94%至107%范围内。宽开关频率范围可优化效率和外部元件尺寸。频率折返和热关断功能可在过载情况下保护器件。

商品特性

3.5 V至42 V输入电压范围
200 mΩ高端MOSFET
采用脉冲跳跃Eco-mode™的轻载高效性能
与TPS54040相比，使能阈值更精确，可实现更准确的欠压锁定（UVLO）电压
可调欠压锁定电压和迟滞
116 μA工作静态电流
1.3 μA关断电流
100 kHz至2.5 MHz开关频率
可与外部时钟同步
可调慢启动/排序
欠压和过压电源正常输出
0.8 V内部电压基准
提供MSOP-10和VSON-10封装
受WEBENCH和SwitcherPro软件工具支持

应用领域

12 V和24 V工业及商业低功率系统
汽车售后配件：视频、GPS、娱乐设备

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~42V
	输出电压	-
	输出电流	500mA
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	116uA
	开关管(内置/外置)	内置
	输出类型	可调
