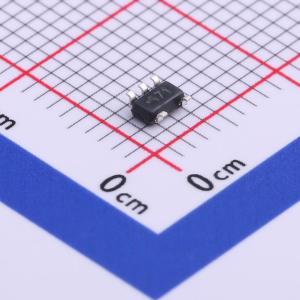

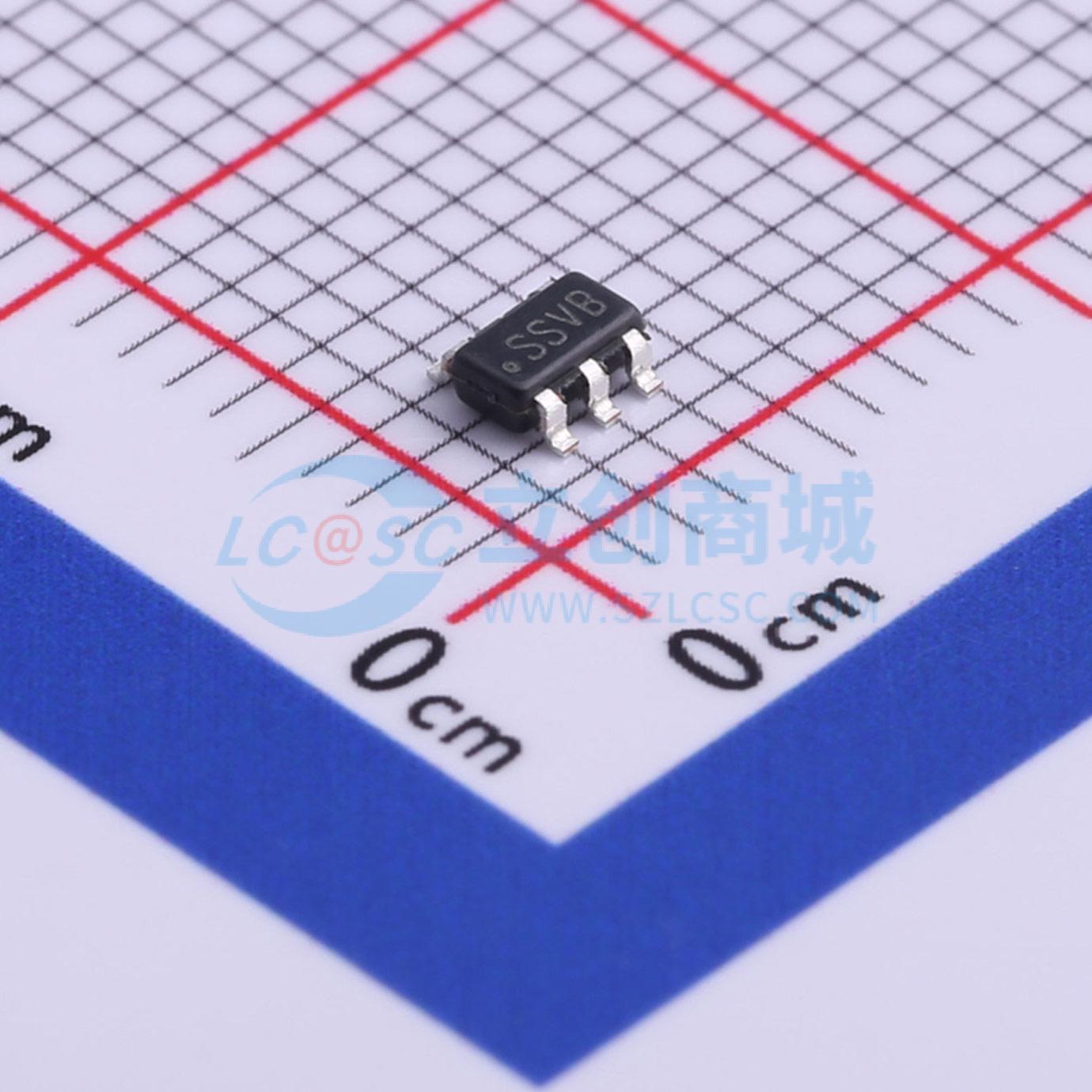

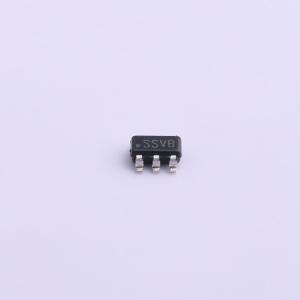

LM3410XMF/NOPB
具备内部补偿功能的525-kHz和1.6-MHz恒流升压及SEPIC LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3410 具有内部补偿的 525kHz/1.6MHz、恒流升压和 SEPIC LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3410XMF/NOPB
- 商品编号
- C524797
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1.6MHz | |
| 通道数 | 1 | |
| 输出电压 | 3V~24V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 2.8A | |
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | SEPIC；升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LM3410和LM3410-Q1恒流LED驱动器是一种单片高频PWM DC-DC转换器，提供6引脚WSON、8引脚MSOPPowerPad和5引脚SOT-23封装。只需最少的外部元件，LM3410和LM3410-Q1易于使用。它可以通过内部170 mΩ NMOS开关驱动高达2.8 A（典型值）的峰值电流。开关频率内部设定为525 kHz或1.6 MHz，允许使用非常小的表面贴装电感器和芯片电容。尽管工作频率很高，但仍可以轻松实现高达88%的效率。该驱动器包含外部关断功能，具有80 nA的超低待机电流。LM3410和LM3410-Q1采用电流模式控制和内部补偿，在广泛的运行条件下提供高性能。其他功能还包括PWM调光、逐周期电流限制和热关断。
应用领域
- LED背光电流源
- 锂离子背光OLED和HB LED驱动器
- 手持设备
- LED闪光灯驱动器
