温馨提醒：图片仅供参考，商品以实物为准

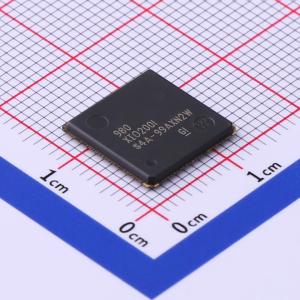

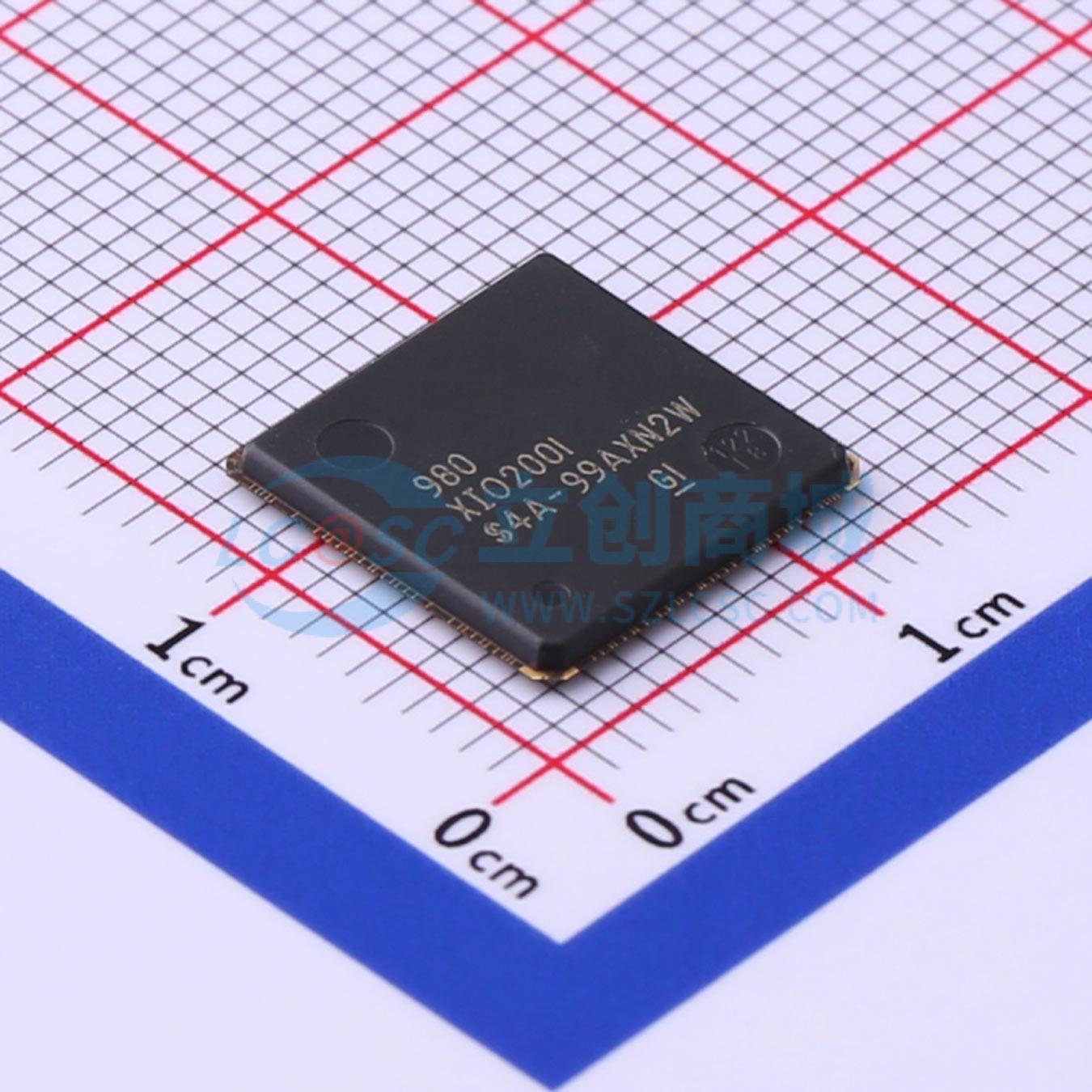

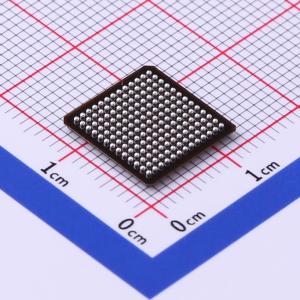

XIO2001ZGU
XIO2001 PCI Express到PCI总线转换桥 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单功能PCI Express到PCI桥接器，完全符合PCI Express到PCI/PCI-X桥接规范修订版1.0。
- 品牌名称
- TI(德州仪器)
- 商品型号
- XIO2001ZGU
- 商品编号
- C524808
- 商品封装
- BGA-169
- 包装方式
- 托盘
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | PCIe；PCI；JTAG | |
| 数据速率 | 2.5Gbps | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 322mA | |
| 功能特性 | 接口自动省电；非易失性配置存储；中断生成；唤醒功能 |
商品概述
XIO2001是一款单功能的PCI Express到PCI转换桥接器，完全符合PCI Express到PCI/PCI-X桥接器规范1.0版。对于下游流量，该桥接器同时支持最多8个已发布和4个非已发布的事务。对于上游流量，同时支持最多6个已发布和4个非已发布的事务。PCI Express接口完全符合PCI Express基本规范2.0版。PCI Express接口支持x1链路，在每个方向上同时以全250 MB/s的数据包吞吐量运行。此外，该桥接器支持高级错误报告，包括PCI Express基本规范中定义的扩展CRC（ECRC）。要充分利用这些功能，需要额外的固件或软件。
商品特性
- 完整的 x1 PCI Express 吞吐量
- 完全符合 PCI Express 到 PCI/PCI-X 桥接规范，修订版 1.0
- 完全符合 PCI Express 基本规范，修订版 2.0
- 完全符合 PCI 局部总线规范，修订版 2.3
- 支持 PCI Express 高级错误报告功能，包括 ECRC 支持
- 支持 D1、D2、D3_hot 和 D3_cold
- 当 PCI Express 链路上的数据包活动处于空闲状态时，使用 L0s 和 L1 状态进行主动链路电源管理以节省功耗
- 支持唤醒事件和信标
- 错误转发，包括 PCI Express 数据中毒和 PCI 总线奇偶校验错误
- 使用 100-MHz 差分 PCI Express 公共参考时钟或 125-MHz 单端参考时钟
- 支持可选的扩频参考时钟
- 强大的流水线架构以最小化事务延迟
- 完整的 PCI 局部总线 66-MHz/32 位吞吐量
- 支持六个从属 PCI 总线主设备，并具有内部可配置的两层优先级方案
- 内部 PCI 仲裁器支持多达 6 个外部 PCI 主设备
- 高级 PCI Express 消息信号中断生成，用于串行 IRQ 中断
- 外部 PCI 总线仲裁器选项
- 支持 PCI 总线 LOCK
- JTAG/BS 用于生产测试
- 支持 PCI-Express CLKREQ
- 支持时钟运行和电源覆盖
- 六个缓冲的 PCI 时钟输出（25 MHz、33 MHz、50 MHz 或 66 MHz）
- PCI 总线接口 3.3-V 和 5.0-V（仅在 5.0 V 时为 25 MHz 或 33 MHz）容差选项
- 集成的 AUX 电源开关，仅在主电源关闭时消耗 V_AUX 电源
- 五个 3.3-V 多功能通用 I/O 端子
- 存储映射 EEPROM 串行总线控制器
- 支持 PCI Express 功率预算/限制扩展，用于附加卡
- 紧凑的封装，无铅 144 球 ZAJ MicroStar BGA，无铅 169 球 ZGU MicroStar BGA，以及 PowerPad HTQFP 128 引脚 PNP 封装
应用领域
- 台式机
- 笔记本电脑
- PCIe扩展卡
- 多功能打印机
- 网络路由器和交换机
- 工业PC
- 视频监控系统
