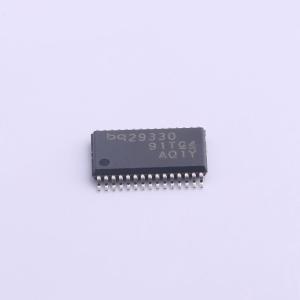

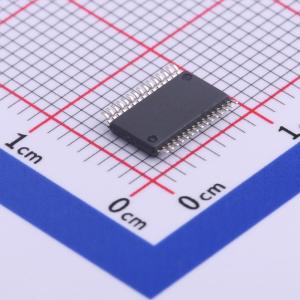

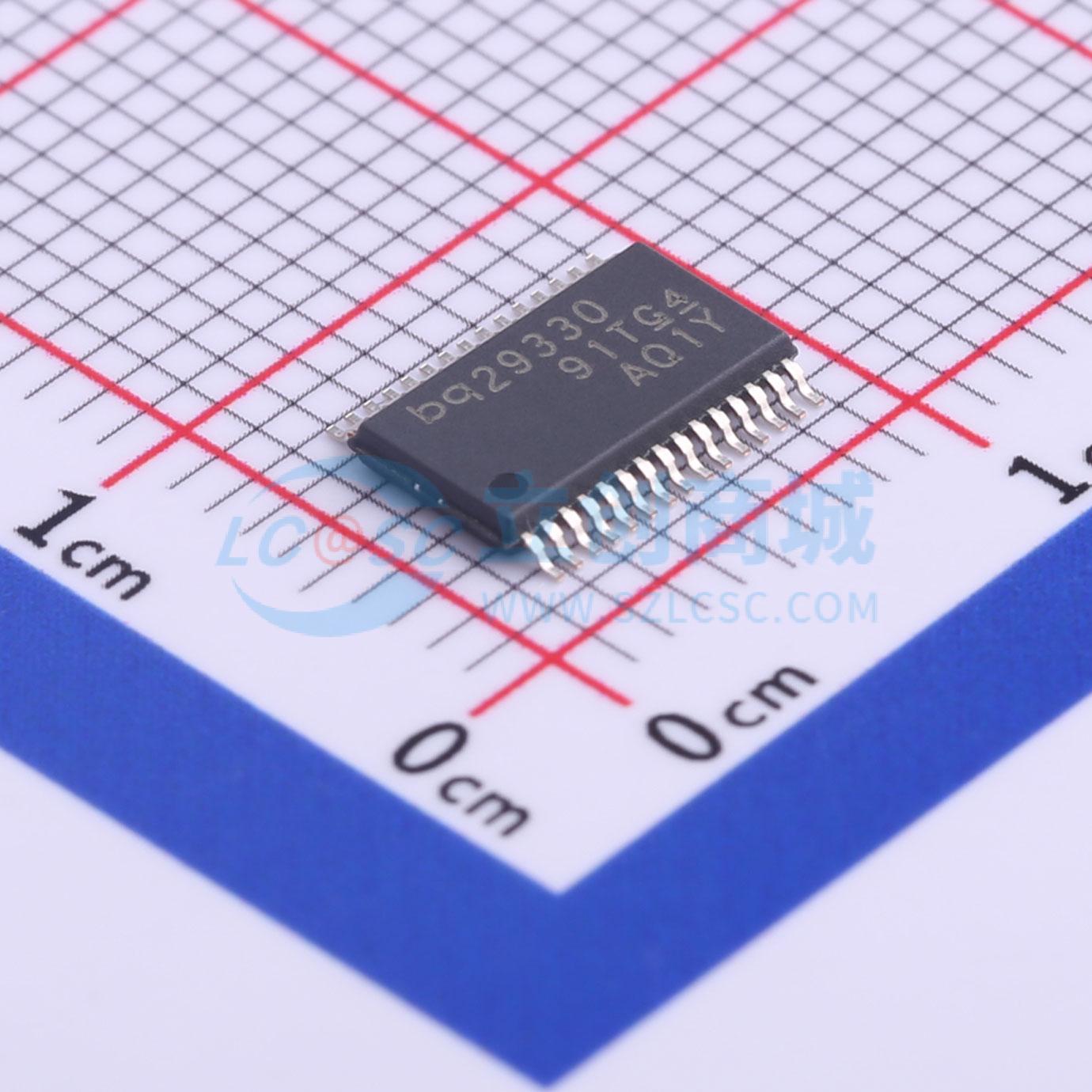

BQ29330DBTR

bq29330是一款适用于2串、3串和4串锂离子电池组的全保护模拟前端（AFE）集成电路，内置一个2.5V、16mA和一个3.3V、25mA的低压差稳压器（LDO）。bq29330还集成了一个I²C兼容接口，用于获取电池参数，如电池电压、单节电池电压和控制输出状态。其他参数，如电流保护阈值和延迟，也可以编程到bq29330中，以提高电池管理系统的灵活性。 bq29330可为过载、充电短路和放电短路情况提供安全保护，还能与电池管理主机配合，提供单节电池过压、电池过压和电池欠压保护。在过载、充电短路和放电短路情况下，bq29330会根据内部配置设置自动关闭FET驱动器。通信接口允许主机观察和控制bq29330的状态，启用电池均衡功能，进入不同的电源模式，设置电流保护级别和消隐延迟时间。 每节电池的均衡可通过集成在bq29330中的电池旁路路径实现，该路径可通过I²C兼容接口访问的内部控制寄存器启用。最大旁路电流通过外部串联电阻和内部FET导通电阻（典型值400Ω）设置。

• 2串、3串或4串电池保护
• 控制功能
• 可直接与基于bq803x的电量计系列接口
• 为主机提供看门狗和上电复位（POR）功能
• 向电池管理主机提供单节电池电压和电池电压
• 能够使用5mΩ的检测电阻工作
• 集成电池均衡驱动器
• I²C兼容用户界面，可访问电池信息
• 可编程的过载、放电短路和充电短路阈值及延迟
• 用于充电和放电FET的NMOS FET驱动器
• 主机控制可启动睡眠和运输电源模式
• 集成2.5V、16mA LDO
• 集成3.3V、25mA LDO
• 电源电压范围为4.5V至28V
• 典型电源电流低至100μA

• 笔记本电脑
• 医疗和测试设备
• 仪器仪表和测量系统
