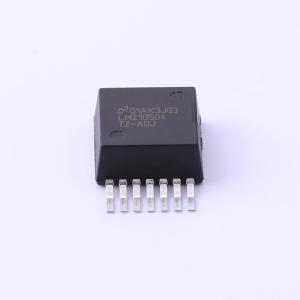

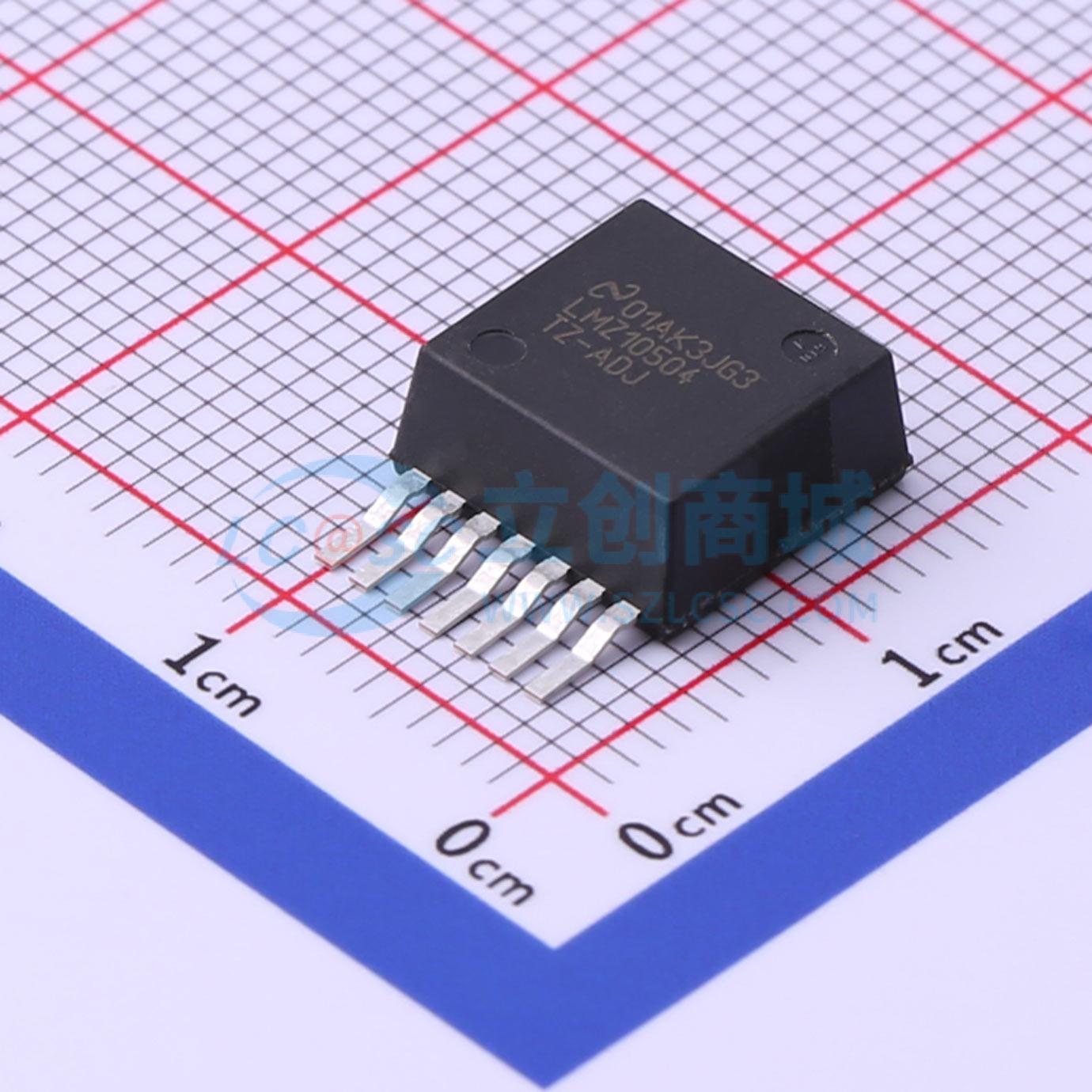

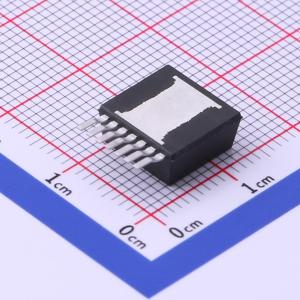

LMZ10504TZ-ADJ/NOPB

4A电源模块，最大输入电压5.5V

描述: LMZ10504是一款完整的、易于使用的DC-DC解决方案,能够驱动高达4A的负载,具有出色的电源转换效率、输出电压精度和线负载调节。该模块采用创新的封装,增强了散热性能,支持手动或机器焊接。
品牌名称: TI(德州仪器)
商品型号: LMZ10504TZ-ADJ/NOPB
商品编号: C524811
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 2.02克(g)

商品参数

商品概述

LMZ10504电源模块是一款完整、易用的DC-DC解决方案，能够驱动高达4A的负载，具备出色的功率转换效率、输出电压精度以及线路和负载调节能力。LMZ10504采用创新封装，可提升热性能，支持手工或机器焊接。 LMZ10504可接受2.95V至5.5V的输入电压轨，并能提供低至0.8V的可调且高精度输出电压。1MHz固定频率PWM开关提供可预测的EMI特性。可调节两个外部补偿元件以设置最快响应时间，同时可选择使用陶瓷或电解输出电容。外部可编程软启动电容便于实现受控启动。LMZ10504是一款可靠且强大的解决方案，具备以下特性：无损逐周期峰值电流限制，可保护电路免受过流或短路故障影响；热关断；输入欠压锁定；预偏置启动。

商品特性

完全支持WEBENCH和Power Designer
最大总输出功率20W
最大输出电流4A
输入电压范围：2.95V至5.5V
输出电压范围：0.8V至5V
反馈电压精度在全温度范围内为±1.63%
可在高环境温度下工作
最高效率达96%，可减少系统发热
低辐射发射（EMI），符合EN55022 B级标准（EN 55022:2006, +A1:2007, FCC Part 15 Subpart B: 2007）
通过10V/m辐射抗扰度EMI测试，符合EN61000 4-3标准
快速瞬态响应，适用于为FPGA和ASIC供电
使用WEBENCH Power Designer基于LMZ10504进行定制设计

应用领域

3.3V和5V轨的负载点转换
空间受限的应用
对噪声敏感的应用（如收发器、医疗设备）

交货周期

订货83-85个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~5.5V
	输出电压	800mV~5V
	输出电流	4A
	开关频率	1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	260uA
	开关管(内置/外置)	内置
	输出类型	可调
