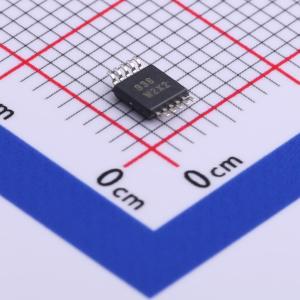

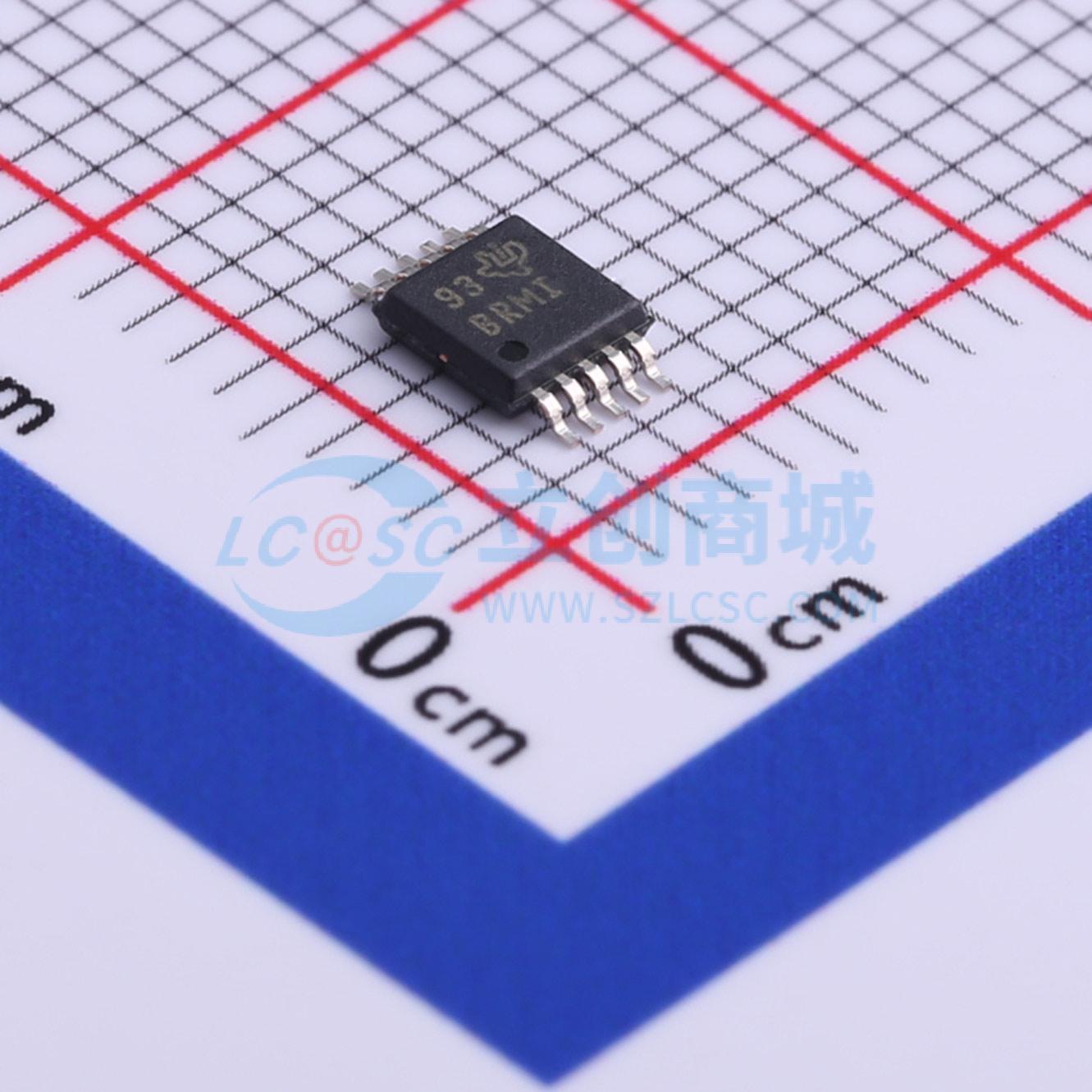

温馨提醒：图片仅供参考，商品以实物为准
ADS1013IDGSR
超小型、低功耗、支持I²C接口、内置基准源、振荡器和可编程比较器的12bit ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS1013 具有振荡器、电压基准和 I2C 的 12 位 3.3kSPS 单通道 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1013IDGSR
- 商品编号
- C524815
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 3.3kHz | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 接口类型 | I2C | |
| 差分输入 | 是 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 1MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 可变增益 | 不支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 3.3kHz | |
| 静态电流 | 2uA |
商品概述
ADS1013、ADS1014和ADS1015器件（ADS101x）是精密、低功耗、12位、与I2C兼容的模数转换器（ADC），提供超小型无引脚X2QFN - 10封装和VSSOP - 10封装。ADS101x器件集成了低漂移电压基准和振荡器。ADS1014和ADS1015还集成了可编程增益放大器（PGA）和数字比较器。这些特性加上较宽的工作电源范围，使ADS101x非常适合对功率和空间有严格要求的传感器测量应用。 ADS101x以高达3300样本每秒（SPS）的数据速率进行转换。PGA提供从±256 mV到±6.144 V的输入范围，可实现精确的大信号和小信号测量。ADS1015具有一个输入多路复用器（MUX），允许进行两路差分或四路单端输入测量。可使用ADS1014和ADS1015中的数字比较器进行欠压和过压检测。 ADS101x可在连续转换模式或单次转换模式下工作。在单次转换模式下，器件在一次转换后自动断电；因此，在闲置期间功耗显著降低。
商品特性
- 超小型X2QFN封装：2 mm × 1.5 mm × 0.4 mm
- 12位无噪声分辨率
- 宽电源范围：2.0 V至5.5 V
- 低电流消耗：150 μA（连续转换模式）
- 可编程数据速率：128 SPS至3.3 kSPS
- 单周期稳定
- 内部低漂移电压基准
- 内部振荡器
- I²C接口：四个引脚可选地址
- 四路单端或两路差分输入（ADS1015）
- 可编程比较器（ADS1014和ADS1015）
- 工作温度范围：-40°C至+125°C
应用领域
- 便携式仪器
- 电池电压和电流监测
- 温度测量系统
- 消费电子
- 工厂自动化和过程控制
