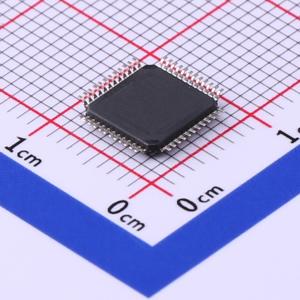

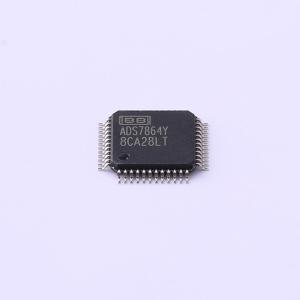

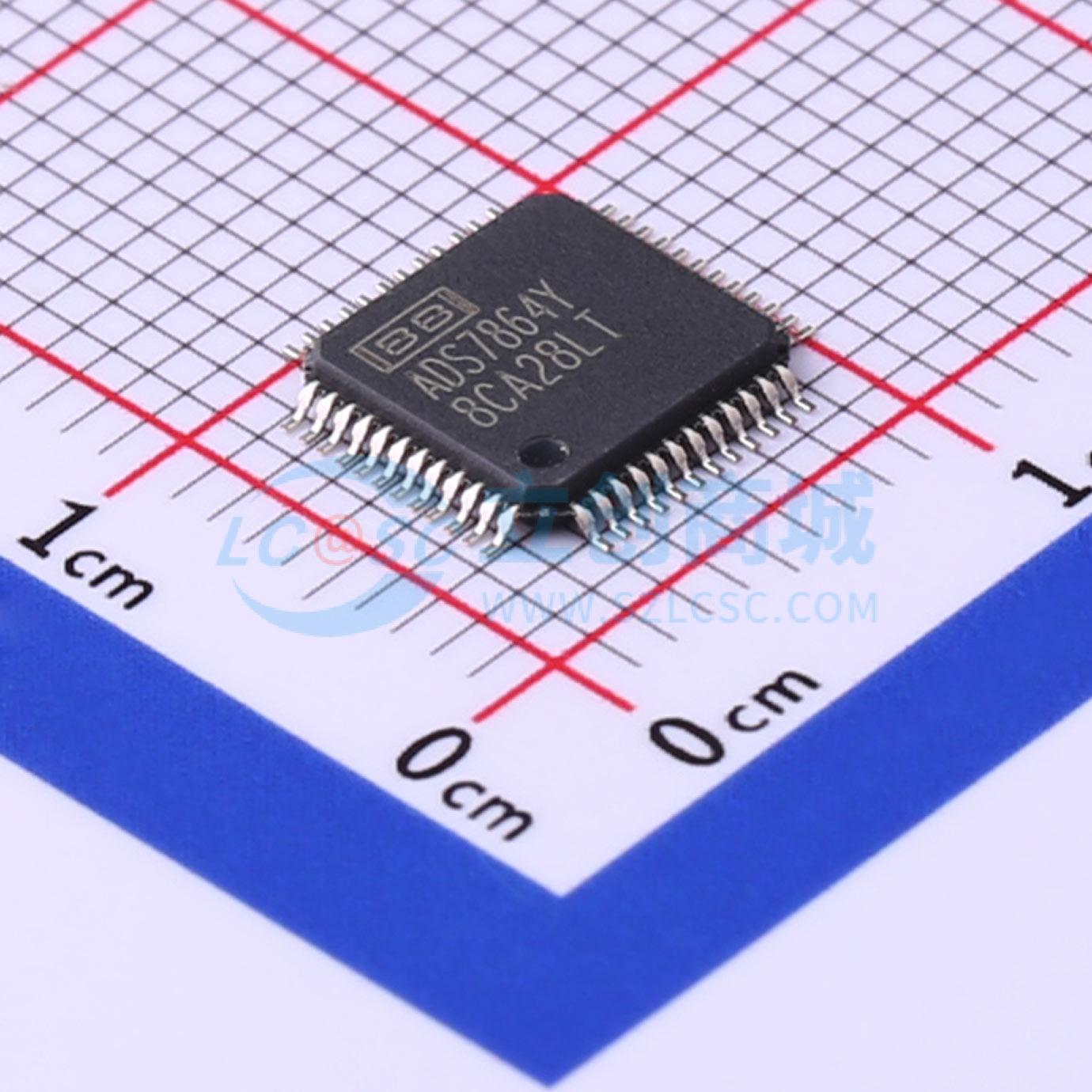

ADS7864Y/2K
500kHz、12位、6通道同步采样模数转换器
- 描述
- ADS7864 500kHz、12 位、6 通道同步采样模数转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS7864Y/2K
- 商品编号
- C527443
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.237克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 500kHz | |
| 通道数 | 6 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并行 | |
| 差分输入 | 是 | |
| 积分非线性 | 2LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 200kHz~8MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 10mA |
商品概述
ADS7864是一款双路12位、500kHz的模数（A/D）转换器，具有6个全差分输入通道，分为三对，用于高速同步信号采集。采样保持放大器的输入为全差分，并在连接到A/D转换器输入时保持差分。这在50kHz时可实现80dB的出色共模抑制比，这在高噪声环境中非常重要。 ADS7864提供并行接口和控制输入，以减少软件开销。每个通道的输出数据以16位字（地址和数据）形式提供。ADS7864采用TQFP - 48封装，工作温度范围为 - 40°C至 + 85°C。 ADS7864是一款高速、低功耗的双路12位模数转换器（ADC），采用单 + 5V电源供电。输入通道为全差分，典型共模抑制比为80dB。该器件包含双路2µs逐次逼近型ADC、六个差分采样保持放大器、一个带REFIN和REFOUT引脚的内部 + 2.5V基准源以及一个高速并行接口。有六个模拟输入，分为三个通道（A、B和C）。每个A/D转换器有三个输入（A0/A1、B0/B1和C0/C1），可同时进行采样和转换，从而保留两个模拟输入信号的相对相位信息。每对通道都有一个保持信号（HOLDA、HOLDB、HOLDC），允许对所有六个通道进行同步采样。该器件接受的模拟输入电压范围为 - VREF至 + VREF，以内部 + 2.5V基准为中心。当在前端使用电平转换电路时，该器件也可接受双极性输入范围。 通过将HOLDX引脚拉低至少15ns来启动ADS7864的转换。HOLDX引脚拉低会使X通道的两个采样保持放大器同时进入保持状态，并在两个通道上启动转换过程。然后BUSY输出将拉低，并在整个转换周期内保持低电平。转换完成后，通过将RD和CS引脚同时拉低，可从并行输出总线读取数据。 当使用8MHz外部时钟时，ADS7864的转换时间为1.75µs。相应的采集时间为0.25µs。为实现最大输出速率（500kHz），可在下一次转换开始时执行读取操作。
商品特性
- 6个同步采样通道
- 全差分输入
- 每通道2µs总吞吐量
- 无漏码
- 并行接口
- 1MHz有效采样率
- 低功耗：50mW 6X FIFO
应用领域
- 电机控制
- 多轴定位系统
- 三相功率控制
