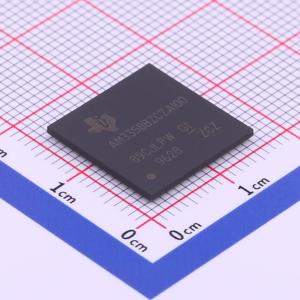

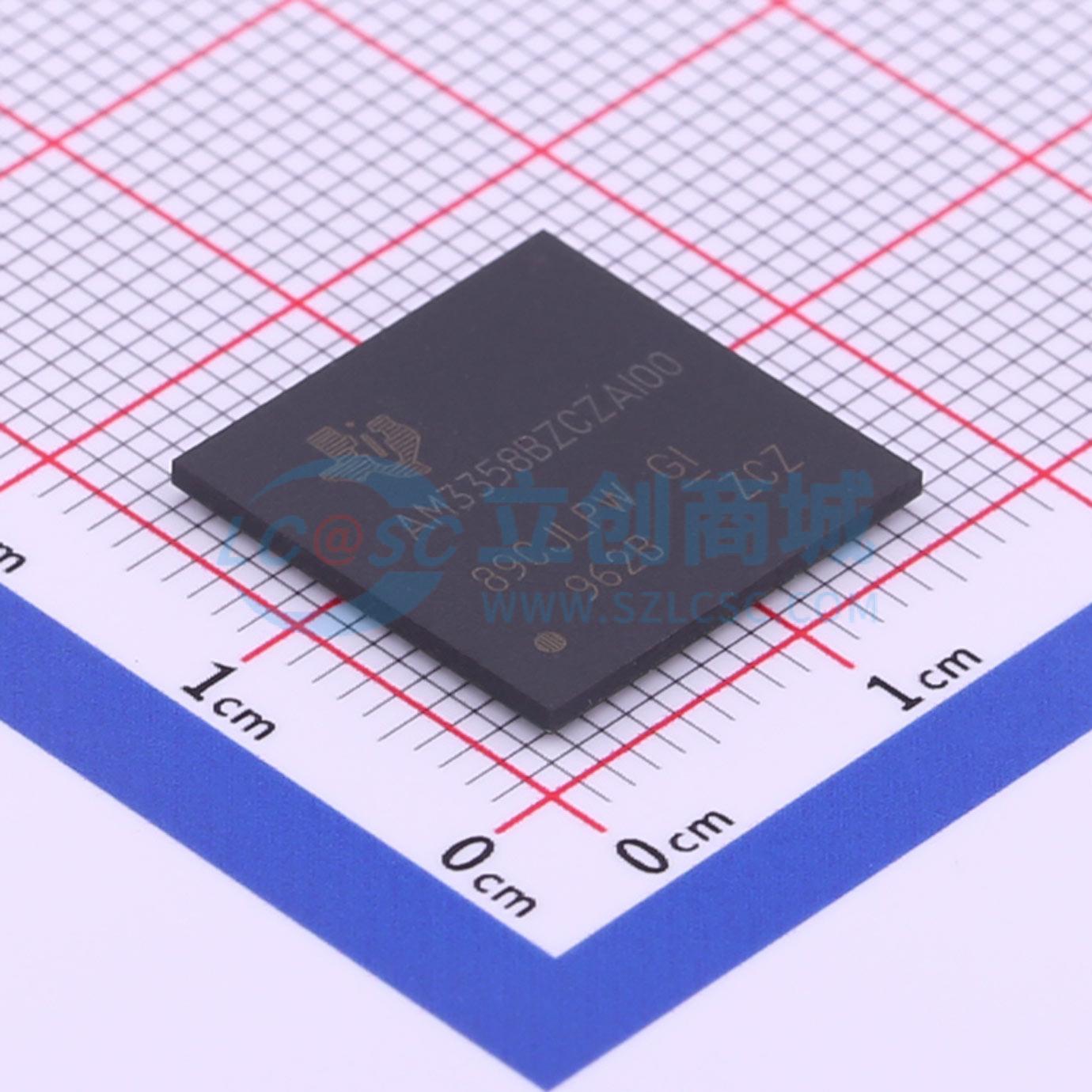

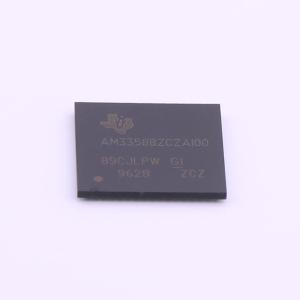

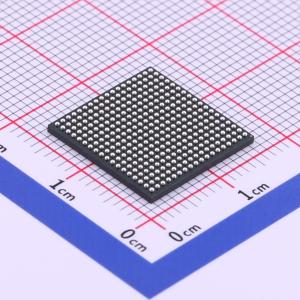

AM3358BZCZA100
Sitara 处理器：Arm Cortex-A8、3D 图形、PRU-ICSS、CAN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AM3358 Sitara 处理器: Arm Cortex-A8、3D 图形、PRU-ICSS、CAN
- 品牌名称
- TI(德州仪器)
- 商品型号
- AM3358BZCZA100
- 商品编号
- C527449
- 商品封装
- NFBGA-324
- 包装方式
- 托盘
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-A系列 |
| 属性 | 参数值 | |
|---|---|---|
| CPU最大主频 | 1GHz |
商品概述
AM335x微处理器基于ARM Cortex - A8处理器，在图像、图形处理、外设以及EtherCAT和PROFIBUS等工业接口选项方面得到了增强。该器件支持高级操作系统(HLOS)。处理器SDK Linux和TI - RTOS可免费获取。 微处理器单元(MPU)子系统基于ARM Cortex - A8处理器，PowerVR SGX图形加速器子系统提供3D图形加速功能以支持显示和游戏特效。 可编程实时单元子系统和工业通信子系统(PRU - ICSS)与ARM内核彼此独立，允许单独操作和计时，以实现更高的效率和灵活性。PRU - ICSS支持附加外设接口以及EtherCAT、PROFINET、EtherNet/IP、PROFIBUS、以太网POWERLINK、串行实时通信协议(Sercos)等实时协议。此外，凭借PRU - ICSS的可编程特性及其对引脚、事件和所有片上系统(SoC)资源的访问权限，该子系统可以灵活地实现快速实时响应、专用数据处理操作以及自定义外设接口，并减轻SoC其他处理器内核的任务负载。
商品特性
- 高达1GHz Sitara ARM Cortex - A8 32位精简指令集计算机 (RISC) 处理器
- NEON单指令流多数据流 (SIMD) 协处理器
- 32KB L1指令和32KB带有单位检错（奇偶校验）的数据缓存
- 带有错误校正码 (ECC) 的256KB L2缓存
- 176KB片载启动ROM
- 64KB专用RAM
- 仿真和调试 - JTAG
- 中断控制器（最多可控制128个中断请求）
- 外部存储器接口 (EMIF)
- mDDR(LPDDR)、DDR2、DDR3、DDR3L控制器：
- mDDR：200MHz时钟（400MHz数据速率）
- DDR2：266MHz时钟（532MHz数据速率）
- DDR3：400MHz时钟（800MHz数据速率）
- DDR3L：400MHz时钟（800MHz数据速率）
- 16位数据总线
- 1GB全部可寻址空间
- 支持一个x16或两个x8存储器件配置
- 通用存储器控制器 (GPMC)
- 灵活的8位和16位异步存储器接口，具有多达七个片选（NAND、NOR、复用NOR和SRAM）
- 使用BCH代码，支持4位、8位或16位ECC
- 使用海明码来支持1位ECC
- 错误定位器模块 (ELM)
- 与GPMC一起使用时，可通过BCH算法确定所生成的伴随多项式中数据错误的地址
- 根据BCH算法，支持4位、8位和16位每512字节块错误定位
- 可编程实时单元子系统和工业通信子系统 (PRU - ICSS)
- 支持的协议如EtherCAT、PROFIBUS、PROFINET、EtherNet/IP等
- 2个可编程实时单元 (PRU)
- 32位可运行在200MHz的负载/存储RISC处理器
- 8KB带有单位检错（奇偶校验）的指令RAM
- 8KB带有单位检错（奇偶校验）的数据RAM
- 具有64位累加器的单周期32位乘法器
- 增强型GPIO模块为外部信号提供移入/移出支持以及并行锁断
- 12KB带有单位检错（奇偶校验）的共享RAM
- 三个120字节寄存器组，可被每个PRU访问
- 用于处理系统输入事件的中断控制器 (INTC)
- 用于将内部和外部主机连接到PRU - ICSS内部资源的本地互连总线
- PRU - ICSS内的外设：
- 一个带有流控制引脚的通用异步收发器 (UART) 端口，支持高达12Mbps的数据速率
- 一个增强型捕捉 (eCAP) 模块
- 2个支持工业用以太网的MII以太网端口，例如EtherCAT
- 1个MDIO端口
- 电源、复位和时钟管理 (PRCM) 模块
- 控制待机模式和深度休眠模式的进入和退出
- 负责休眠排序、电源域关闭排序、唤醒排序和电源域打开排序
- 时钟
- 集成了15MHz至35MHz的高频振荡器，用于为各种系统和外设时钟生成参考时钟
- 支持子系统和外设的单独时钟使能和禁用控制，帮助降低功耗
- 五个用于生成系统时钟的ADPLL（MPU子系统、DDR接口、USB和外设 [MMC和SD、UART、SPI、I²C]、L3、L4、以太网、GFX [SGX530]、LCD像素时钟）
- 电源
- 两个不可切换的电源域（实时时钟 [RTC] 和唤醒逻辑 [WAKEUP]）
- 三个可切换的电源域（MPU子系统 [MPU]、SGX530 [GFX]、外设和基础设施 [PER]）
- 执行SmartReflex 2B类，基于芯片温度、过程变化和性能实现内核电压调节（自适应电压调节 [AVS]）
- 动态电压频率缩放 (DVFS)
- 实时时钟 (RTC)
- 实时日期（年、月、日和星期几）和时间（小时、分钟和秒）信息
- 内部32.768kHz振荡器，RTC逻辑和1.1V内部低压降稳压器 (LDO)
- 独立的加电复位 (RTC_PWRONRSTn) 输入
- 用于外部唤醒事件的专用输入引脚 (EXT_WAKEUP)
- 可编程警报可用于生成PRCM内部中断（用于唤醒）或Cortex - A8内部中断（用于事件通知）
- 可编程警报可与外部输出 (PMIC_POWER_EN) 一起用来使能电源管理IC，从而恢复非RTC电源域
- 外设
- 最多两个带集成PHY的USB 2.0高速DRD（双角色器件）端口
- 多达两个工业千兆位以太网MAC（10、100和1000Mbps）
- 集成开关
- 每个MAC都支持MII、RMII、RGMI和MDIO接口
- 以太网MAC和交换机可独立于其它功能运行
- IEEE 1588v2精密时间协议 (PTP)
- 多达2个控制器局域网 (CAN) 端口
- 支持CAN版本2部分A和B
- 多达两个多通道音频串行端口 (McASP)
- 高达50MHz的发送和接收时钟
- 每个具有独立TX和RX时钟的McASP端口对应多达四个串行数据引脚
- 支持时分多路复用 (TDM)、内部IC声音 (I²C) 和类似格式
- 支持数字音频接口传输（SPDIF、IEC60958 - 1和AES - 3格式）
- 用于发送和接收的FIFO缓冲器（256字节）
- 最多6个UART
- 所有UART支持IrDA和CIR模式
- 所有UART支持RTS和CTS流量控制
- UART1支持完整的调制解调器控制
- 多达两个主从McSPI串行接口
- 最多2个芯片选择
- 高达48 MHz
- 多达三个MMC、SD和SDIO端口
- 1位、4位和8位MMC、SD和SDIO模式
- MMCSD0具有专用于1.8V或3.3V操作的电源轨
- 高达48MHz的数据传输速率
- 支持卡检测和写保护
- 符合MMC4.3、SD和SDIO 2.0规范
- 多达三个I²C主从接口
- 标准模式（高达100kHz）
- 快速模式（高达400kHz）
- 多达四组通用I/O (GPIO) 引脚
- 每组包含32个GPIO引脚（与其他功能引脚复用）
- GPIO引脚可作为中断输入（每组多达两个中断输入）
- 多达三个外部直接存储器访问 (DMA) 事件输入也可用作中断输入
- 8个32位通用计时器
- DMTIMER1是用于操作系统 (OS) 节拍的1ms计时器
- DMTIMER4 - DMTIMER7为引脚输出
- 一个安全装置计时器
- SGX530 3D图形引擎
- 拼图架构每秒可提供最多2000万个多边形
- 通用可扩展着色引擎 (USSE) 是一款包含像素和顶点着色功能的多线程引擎
- 超过Microsoft VS3.0、PS3.0和OGL2.0的高级着色功能集
- Direct3D Mobile、OGL - ES 1.1和2.0以及OpenMax的行业标准API支持
- 精细的任务切换、负载均衡和电源管理
- 高级几何DMA驱动型操作，最大程度地减少CPU交互
- 可编程高质量图像防锯齿
- 用于统一存储器架构中操作系统运行的完全虚拟化存储器寻址
- LCD控制器
- 最多24位数据输出；每像素8位 (RGB)
- 分辨率最高可达2048 x 2048（具有最高126MHz的像素时钟）
- 集成LCD接口显示驱动器 (LIDD) 控制器
- 集成光栅控制器
- 集成DMA引擎可通过中断或固件计时器从外部帧缓冲器获取数据，无需加重处理器的负担
- 512字深内部FIFO
- 支持的显示类型：
- 字符显示器 - 使用LIDD控制器对这些显示器进行编程
- 无源矩阵LCD显示 - 使用LCD光栅显示控制器来为到无源显示的持续图形刷新提供定时和数据
- 有源矩阵LCD显示 - 使用外部帧缓冲器空间和内部DMA引擎来驱动到控制面板的流数据
- 12位逐次逼近寄存器 (SAR) ADC
- 每秒采集200K个样本
- 可从8:1模拟开关复用的八个模拟输入中任意选择输入
- 可配置为用作4线、5线或8线电阻式触摸屏控制器 (TSC) 接口
- 多达三个32位eCAP模块
- 可配置为三个捕捉输入或者三个备用PWM输出
- 多达三个增强型高分辨率PWM模块 (eHRPWM)
- 具有时间和频率控制功能的16位专用时基计数器
- 可配置为6个单端，6个双边对称，或者3个双边不对称输出
- 多达3个32位增强型正交编码脉冲 (eQEP) 模块
- 器件标识
- 包含电子熔丝组 (FuseFarm)，其中一些位厂家可编程
- 生产ID
- 器件部件号（唯一的JTAG ID）
- 设备版本（可由主机ARM读取）
- 调试接口支持
- 用于ARM（Cortex - A8和PRCM）和PRU - ICSS调试的JTAG和cJTAG
- 支持器件边界扫描
- 支持IEEE1500
应用领域
- 游戏外设
- 家庭和工业自动化
- 消费类医疗器械
- 打印机
- 智能收费系统
- 联网贩售机
- 电子秤
- 教育控制台
- 高级玩具
