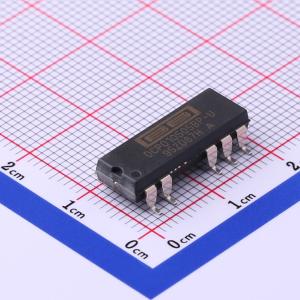

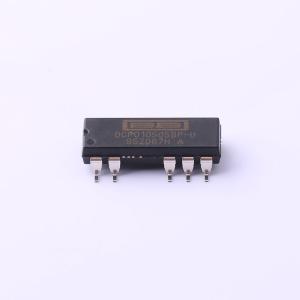

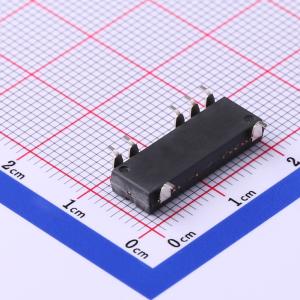

温馨提醒：图片仅供参考，商品以实物为准
DCP010505BP-U
1-W 隔离非稳压 DC/DC 转换器模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCP010505B 微型 1W 隔离式非稳压直流/直流转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DCP010505BP-U
- 商品编号
- C527456
- 商品封装
- SOP-7
- 包装方式
- 管装
- 商品毛重
- 1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 4.75V~5.25V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1kV | |
| 特性 | 过热保护 | |
| 工作温度 | -40℃~+100℃ | |
| 开关频率 | 800kHz | |
| 静态电流(Iq) | 19mA | |
| 纹波噪声 | 20mVp-p |
商品概述
DCP01B系列是一组1W、隔离式、非稳压DC/DC转换模块。该系列器件仅需极少的外部元件，并具备片上器件保护功能，还提供输出禁用和开关频率同步等额外特性。这些特性与小尺寸的结合，使DCP01B系列器件适用于广泛的应用场景，是需要信号路径隔离的应用中的易用解决方案。
商品特性
- 1kV隔离（工作）：1秒测试
- 隔离屏障两端施加的连续电压：60VDC / 42.5VAC
- 器件间同步
- 符合EN55022 B级EMC性能
- UL1950认可组件
- 7引脚PDIP和7引脚SOP封装
应用领域
- 信号路径隔离
- 接地环路消除
- 数据采集
- 工业控制与仪表
- 测试设备
