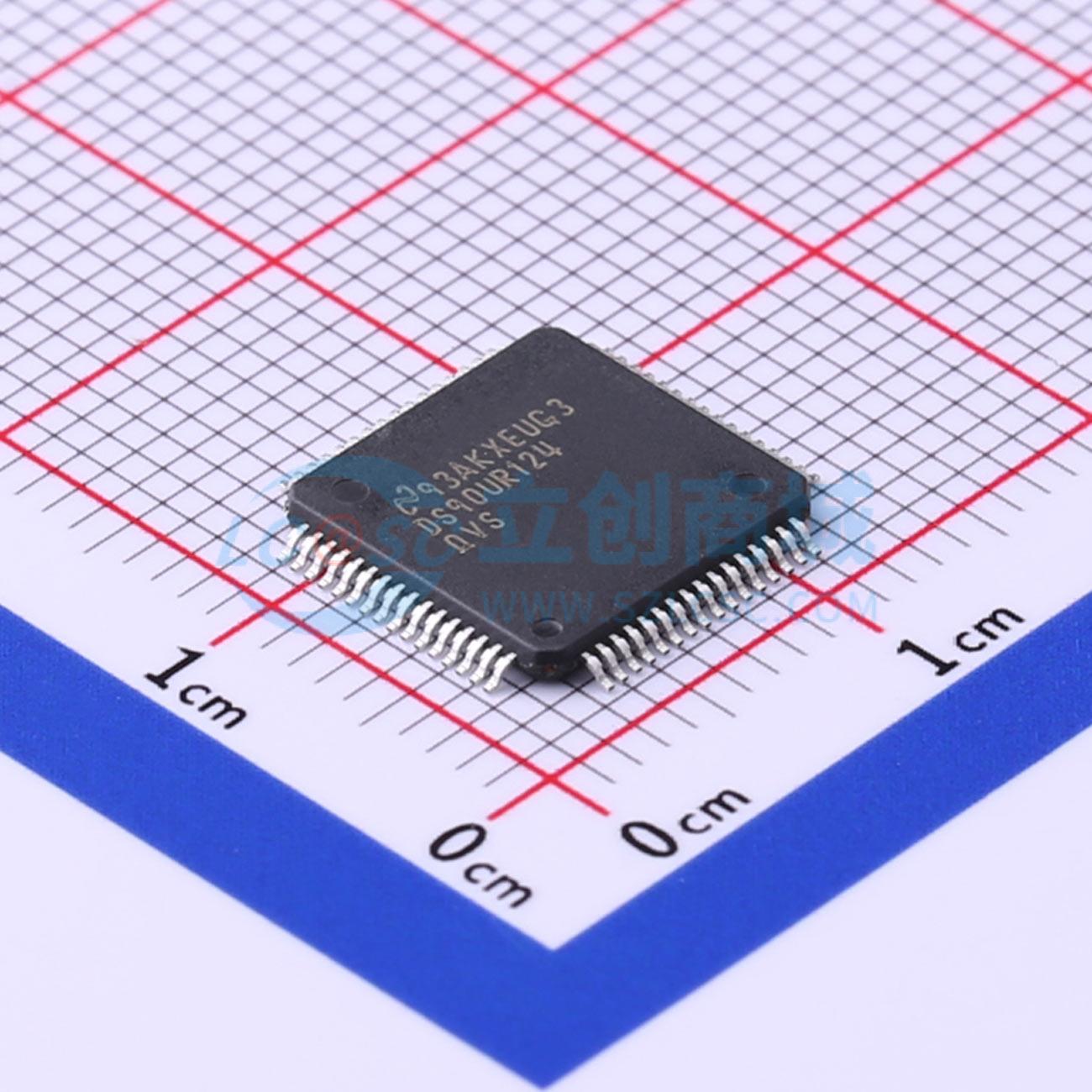

DS90UR124QVSX/NOPB
DS90UR124-Q1, DS90UR241-Q1 5-MHz至43-MHz DC平衡24位FPD-Link II串行器和解串器芯片组
- 描述
- 该芯片组将24位并行总线转换为具有嵌入时钟的完全透明的数据/控制FPD-LinkII LVDS串行流。适用于汽车信息显示、仪表盘显示和抬头显示等应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90UR124QVSX/NOPB
- 商品编号
- C527465
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 10克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 串行器;解串器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 数据速率 | 1.03Gbps | |
| 工作温度 | -40℃~+105℃ | |
| 电平标准 | LVDS;LVCMOS |
商品概述
DS90URxxx-Q1芯片组可将24位并行总线转换为带有嵌入式时钟信息的完全透明的数据/控制FPDLink II LVDS串行流。该芯片组非常适合将图形数据驱动至需要18位色深的显示器:RGB666 + 行同步(HS)、场同步(VS)、数据使能(DE) + 三个额外的通用数据通道。这一单一串行流通过消除并行数据和时钟路径之间的偏斜问题,简化了24位总线在印刷电路板(PCB)走线和电缆上的传输。该器件通过缩小数据路径来降低系统成本,进而减少PCB层数、电缆宽度以及连接器尺寸和引脚数量。 DS90URxxx-Q1在高速输入/输出(I/O)上采用了FPD-Link II LVDS信号传输技术。FPD-Link II LVDS为在串行传输路径上可靠传输数据提供了低功耗、低噪声的环境。通过针对工作频率范围优化串行器的输出边沿速率,可进一步降低电磁干扰(EMI)。 此外,该器件具备预加重功能,可使用有损耗的电缆在更长距离上增强信号。采用内部直流平衡编码和解码来支持交流耦合互连。利用德州仪器(TI)专有的随机锁定技术,串行器的并行数据可随机传输至解串器,无需参考时钟(REFCLK)。
商品特性
- 支持18位色深的显示器
- 5 MHz至43 MHz像素时钟
- 符合汽车级产品AEC-Q100 2级标准
- 24:1接口压缩
- 带直流平衡的嵌入式时钟
- 支持交流耦合数据传输
- 能够驱动长达10米的屏蔽双绞线电缆
- 无需参考时钟(解串器)
- 符合ISO 10605静电放电(ESD)标准——人体模型(HBM)静电放电结构大于8 kV
- 支持热插拔
- 降低电磁干扰——串行器接受扩频输入;串行链路上的数据随机化和混洗;解串器提供可调的渐进开启(PTO)功能
- 高速LVCMOS输出
- 内置自测试(BIST)功能,用于验证LVDS传输路径
- 发射器和接收器均有独立的掉电控制
- 电源电压范围为3.3 V ±10%
- 发射器采用48引脚薄型四方扁平封装(TQFP),接收器采用64引脚TQFP封装
- 温度范围:-40℃至105℃
- 与DS90C241/DS90C124具有向后兼容模式
应用领域
- 汽车中央信息显示屏
- 汽车仪表盘显示屏
- 汽车抬头显示器
- 基于远程摄像头的驾驶员辅助系统
