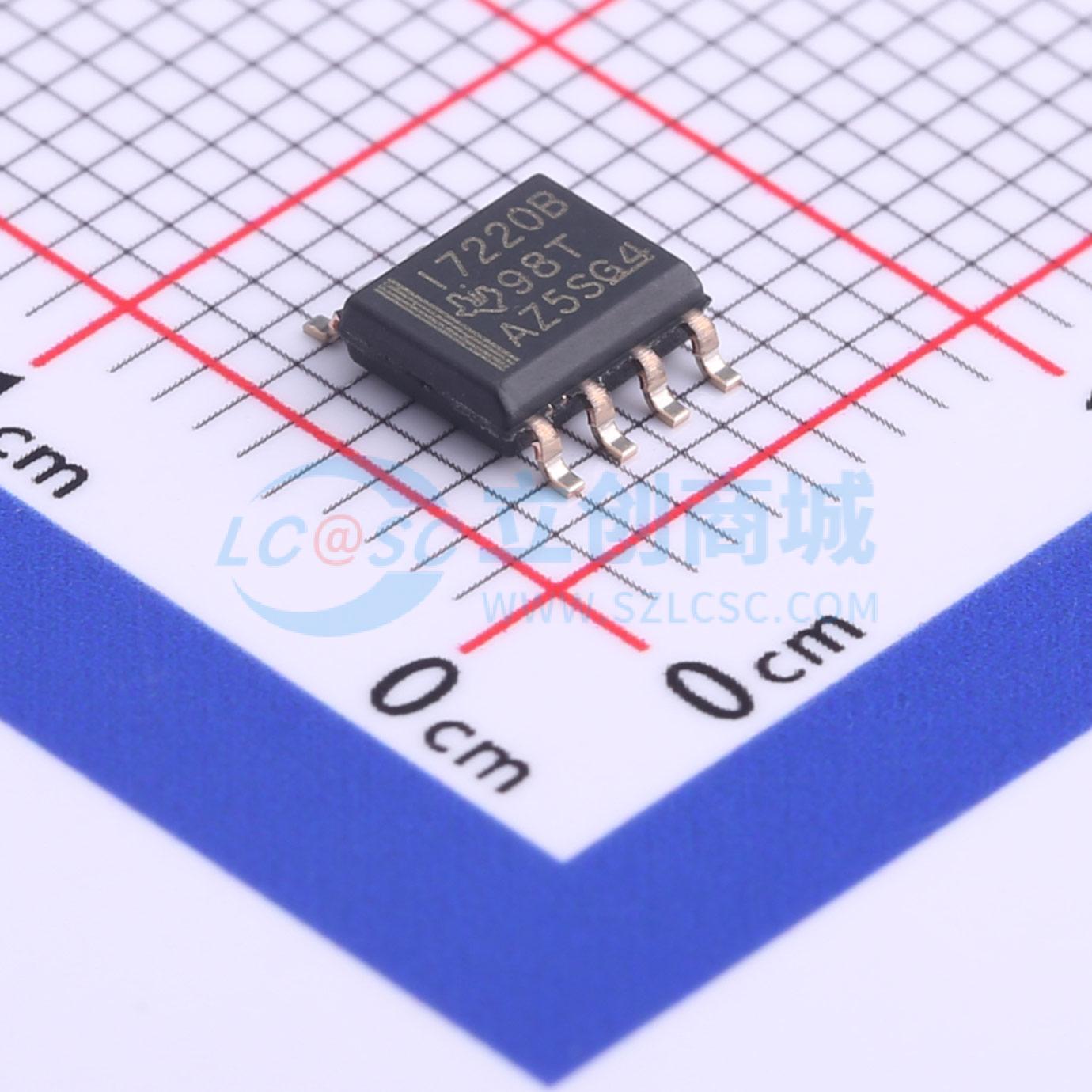

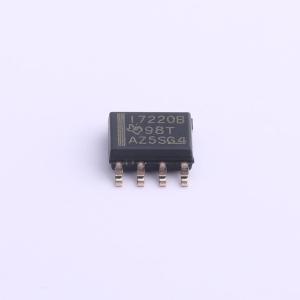

ISO7220BDR

ISO7220x和ISO7221x系列器件为双通道数字隔离器。为便于PCB布局，ISO7220x的通道同向排列，而ISO7221x的通道反向排列。这些器件的逻辑输入和输出缓冲器由德州仪器（TI）的二氧化硅（SiO₂）隔离屏障分隔，根据VDE标准可提供高达4000 VPK的电气隔离。与隔离电源配合使用时，这些器件可阻挡高压、隔离接地，还能防止数据总线或其他电路上的噪声电流进入本地接地，避免干扰或损坏敏感电路。

二进制输入信号经过调理后转换为平衡信号，然后通过电容式隔离屏障进行差分处理。在隔离屏障另一侧，差分比较器接收逻辑转换信息，然后相应地置位或复位触发器和输出电路。周期性更新脉冲会穿过隔离屏障发送，以确保输出的直流电平正常。如果每4 μs未接收到此直流刷新脉冲，则认为输入未供电或未被主动驱动，此时故障安全电路会将输出驱动至逻辑高电平状态。

小电容及其产生的时间常数使器件能够快速运行，信号速率范围为0 Mbps（直流）至150 Mbps（线路的信号速率是指每秒发生的电压转换次数，单位为bps）。A选项、B选项和C选项的器件具有TTL输入阈值，并在输入端设有噪声滤波器，可防止瞬态脉冲传输到器件输出端。M选项的器件具有CMOS VCC/2输入阈值，且没有输入噪声滤波器和额外的传播延迟。

ISO7220x和ISO7221x系列器件需要2.8 V（C级）、3.3 V、5 V的两种电源电压，或任意组合。当由2.8 V或3.3 V电源供电时，所有输入均能承受5 V电压，所有输出均为4 mA的CMOS输出。

ISO7220x和ISO7221x系列器件的工作环境温度范围为 -40℃至 +125℃。

• 1、5、25和150 Mbps信号速率可选
• 低通道间输出偏斜；最大1 ns
• 低脉冲宽度失真（PWD）；最大1 ns
• 低抖动；150 Mbps时典型值为1 ns
• 典型瞬态抗扰度为50 kV/μs
• 可使用2.8 V（C级）、3.3 V或5 V电源供电
• 4 kV静电放电（ESD）保护
• 高电磁抗扰度
• 工作温度范围为 -40℃至 +125℃
• 额定电压下典型寿命为28年
• 安全相关认证：符合VDE基本绝缘要求，VIOTM为4000 VPK，根据DIN VDE V 0884-11:2017-01和DIN EN 61010-1（VDE 0411-1）标准，VIORM为560 VPK；根据UL 1577标准，隔离电压为2500 VRMS；符合CSA对IEC 60950-1和IEC 62368-1标准的认证

• 工业现场总线
• Modbus
• Profibus
• DeviceNet
• 计算机外设接口
• 伺服控制接口
• 数据采集
