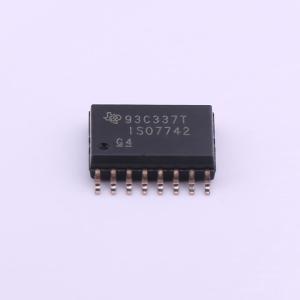

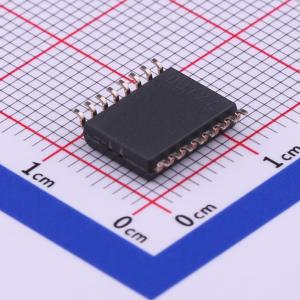

温馨提醒：图片仅供参考，商品以实物为准
ISO7742DWR
EMC性能优异的增强型高速四通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISO7742 EMC 性能优异的四通道、2/2、增强型数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7742DWR
- 商品编号
- C529288
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.503克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 2 | |
| 最大数据速率 | 100Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 5000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 100kV/us | |
| 工作温度 | -55℃~+125℃ | |
| 工作电压(VCCA) | 2.25V~5.5V | |
| 工作电压(VCCB) | 2.25V~5.5V | |
| 传播延迟(tpd) | 10.7ns |
商品特性
- 100Mbps 数据传输速率
- 稳健可靠的隔离栅：1500VRMS 工作电压下，可实现100 年以上的预期使用寿命
- 高达5000VRMS 隔离额定值
- 高达12.8kV 的浪涌能力
- ±100kV/μs 典型CMTI
- 宽电源电压范围：2.25V 至5.5V
- 2.25V 至5.5V 电平转换
- 宽温度范围： -55℃ 至 +125℃
- 低传播延迟：典型值为10.7ns（由5V 电源供电）
- 优异的电磁兼容性(EMC)
- 系统级ESD、EFT 和浪涌抗扰性
- ±8kV IEC 61000 - 4 - 2 跨隔离栅接触放电保护
- 低辐射
- Wide - SOIC (DW - 16) 和QSOP (DBQ - 16) 封装选项
- 可用的汽车版本：ISO774x - Q1
- 安全相关认证：DIN V VDE V 0884 - 11:2017 - 01、UL 1577 组件认证计划、CSA 组件验收通知5A、IEC 60950 - 1 和IEC 60601 - 1 终端设备标准、符合GB4943.1 - 2011 的CQC 认证、符合EN 60950 - 1 和EN 61010 - 1 标准的TUV 认证，所有认证均已完成
- 能够以较低的功耗提供高电磁抗扰度和低辐射，同时还能够隔离CMOS 或LVCMOS 数字I/O
- 每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO₂) 绝缘栅相隔离
- 配有使能引脚，可用于将多主驱动应用中的相应输出置于高阻抗状态，也可用于降低功耗
- ISO7740 器件具有四条全部同向的通道，ISO7741 器件具有三条正向通道和一条反向通道，而ISO7742 器件具有两条正向通道和两条反向通道
- 如果输入功率或信号出现损失，不带后缀F 的器件默认输出高电平，带后缀F 的器件默认输出低电平
应用领域
- 工业自动化
- 电机控制
- 电源
- 光伏逆变器
- 医疗设备
