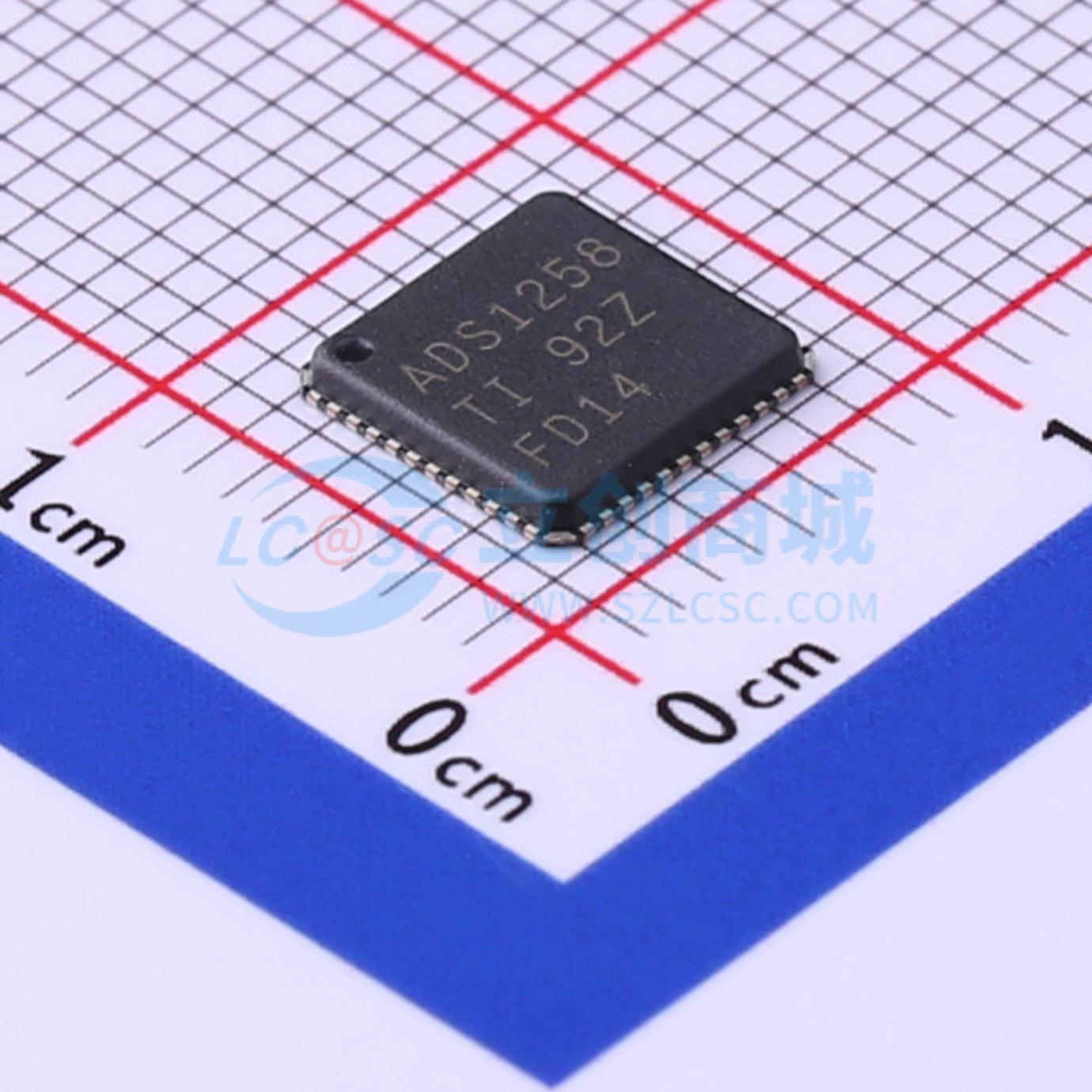

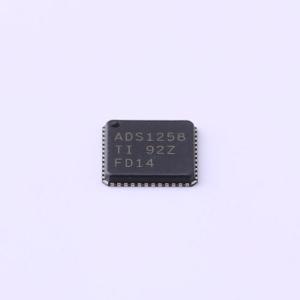

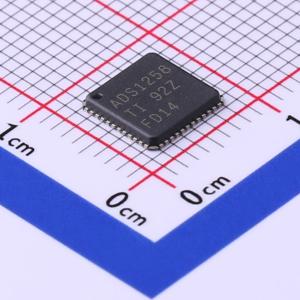

ADS1258IRTCR
16通道，24位模拟到数字转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS1258 具有快速通道扫描和自动序列发生器的 24 位 125kSPS 16 通道 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1258IRTCR
- 商品编号
- C527439
- 商品封装

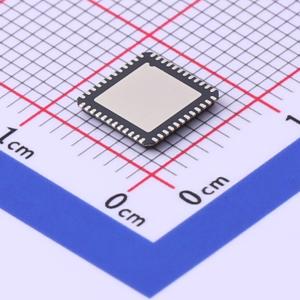

- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.199克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 125kHz | |
| 通道数 | 8 | |
| 工作电压 | 5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 32.768kHz；16MHz | |
| 基准电压源 | 外置 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 125kHz；23.7kHz | |
| 静态电流 | 85uA |
商品概述
ADS1258是一款16通道（复用）、低噪声、24位、ΔΣ模数转换器（ADC），可在每通道1.8k至23.7k样本每秒（SPS）的通道扫描速率下提供单周期稳定数据。灵活的输入多路复用器可接受8路差分输入或16路单端输入的组合，在使用5V参考电压时，其满量程差分范围为5V，真双极性范围为±2.5V。四阶ΔΣ调制器后接一个为低噪声性能优化的五阶sinc数字滤波器。 多路复用器的差分输出可访问，以便在ADC输入之前进行信号调理。内部系统监控寄存器可提供电源电压、温度、参考电压、增益和失调数据。 板载PLL可通过32.768kHz晶体生成系统时钟，也可由外部时钟源替代。提供一个缓冲系统时钟输出（15.7MHz），用于驱动微控制器或其他转换器。 通过SPI兼容接口进行串行数字通信。简单的命令字结构可控制通道配置、数据速率、数字I/O、监控功能等。 可编程传感器偏置电流源可用于为传感器提供偏置或验证传感器的完整性。 ADS1258采用单极性+5V或双极性±2.5V模拟电源供电，数字电源与2.7V至5.25V的接口兼容。ADS1258采用QFN - 48封装。
商品特性
- 24位，无丢码
- 固定通道或自动通道扫描
- 固定通道数据速率：125kSPS
- 自动扫描数据速率：23.7kSPS/通道
- 单转换稳定数据
- 16路单端或8路差分输入
- 单极性（+5V）或双极性（±2.5V）工作模式
- 低噪声：1.8kSPS时为2.8μV_RMS
- 积分非线性：0.0003%
- 直流稳定性（典型值）：失调漂移0.02μV/°C，增益漂移0.4ppm/°C
- 传感器开路检测
- 转换控制引脚
- 用于外部信号调理的多路复用器输出
- 片上温度、参考电压、失调、增益和电源电压回读
- 功耗42mW
- 待机、睡眠和掉电模式
- 8个通用输入/输出（GPIO）
- 32.768kHz晶体振荡器或外部时钟
应用领域
- 医疗
- 过程控制
- 机器和系统监控
- 快速扫描多通道仪器
- 工业系统
- 测试与测量系统
