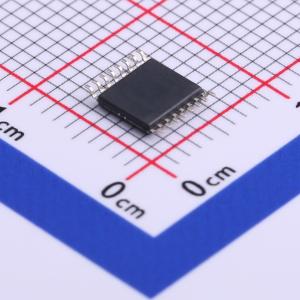

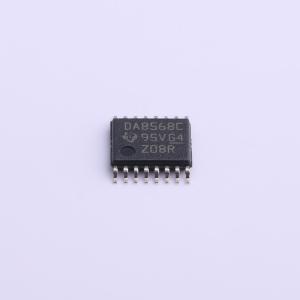

DAC8568ICPWR
DAC8568ICPWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC8568 具有 2.5V、2ppm/°C 内部基准的 16 位、八通道、超低毛刺脉冲、电压输出 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC8568ICPWR
- 商品编号
- C524819
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 8 | |
| 接口类型 | SPI;QSPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 10us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 12LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 2ppm/℃ | |
| 数据速率 | 50MHz | |
| 静态电流 | 1.25mA |
商品概述
DAC7568、DAC8168和DAC8568分别是低功耗、电压输出、八通道、12位、14位和16位的数模转换器(DAC)。这些器件包含一个2.5V、2ppm/℃的内部基准源(默认禁用),可提供2.5V或5V的满量程输出电压范围。内部基准源的初始精度为0.004%,在VREFIN/VREFOUT引脚处可提供高达20mA的电流。这些器件具有单调性,提供出色的线性度,并将不期望的码间瞬态电压(毛刺)降至最低。它们采用通用的三线串行接口,时钟速率最高可达50MHz。该接口与标准SPI、QSPI、Microwire和数字信号处理器(DSP)接口兼容。
DAC7568、DAC8168和DAC8568集成了上电复位电路,可确保在向器件写入有效代码之前,DAC输出在上电时处于零刻度或中间刻度。这些器件具备掉电功能,可通过串行接口访问,在5V电压下可将电流消耗降至典型值0.18μA。在3V电压下,功耗(包括内部基准源)典型值为2.9mW,在掉电模式下可降至小于1μW。低功耗、内部基准源和小尺寸封装使这些器件非常适合便携式电池供电设备。
DAC7568、DAC8168和DAC8568可相互直接替换且功能兼容,提供TSSOP - 16和TSSOP - 14封装。
商品特性
- 相对精度:
- DAC7568(12位):0.3 LSB积分非线性(INL)
- DAC8168(14位):1 LSB积分非线性(INL)
- DAC8568(16位):4 LSB积分非线性(INL)
- 毛刺能量:0.1nV - s
- 内部基准源:
- 2.5V基准电压(默认禁用)
- 初始精度(典型值):0.004%
- 温度漂移(典型值):2ppm/℃
- 温度漂移(最大值):5ppm/℃
- 灌/拉电流能力:20mA
- 上电复位至零刻度或中间刻度
- 超低功耗运行:在5V电压下,包括内部基准源电流在内为1.25mA
- 宽电源电压范围:+2.7V至+5.5V
- 在整个温度范围内具有单调性
- 带施密特触发输入的低功耗串行接口:最高可达50MHz
- 具有轨到轨操作的片上输出缓冲放大器
- 温度范围:-40℃至+125℃
应用领域
- 便携式仪器
- 闭环伺服控制/过程控制
- 数据采集系统
- 可编程衰减、数字增益和失调调整
- 可编程电压和电流源
