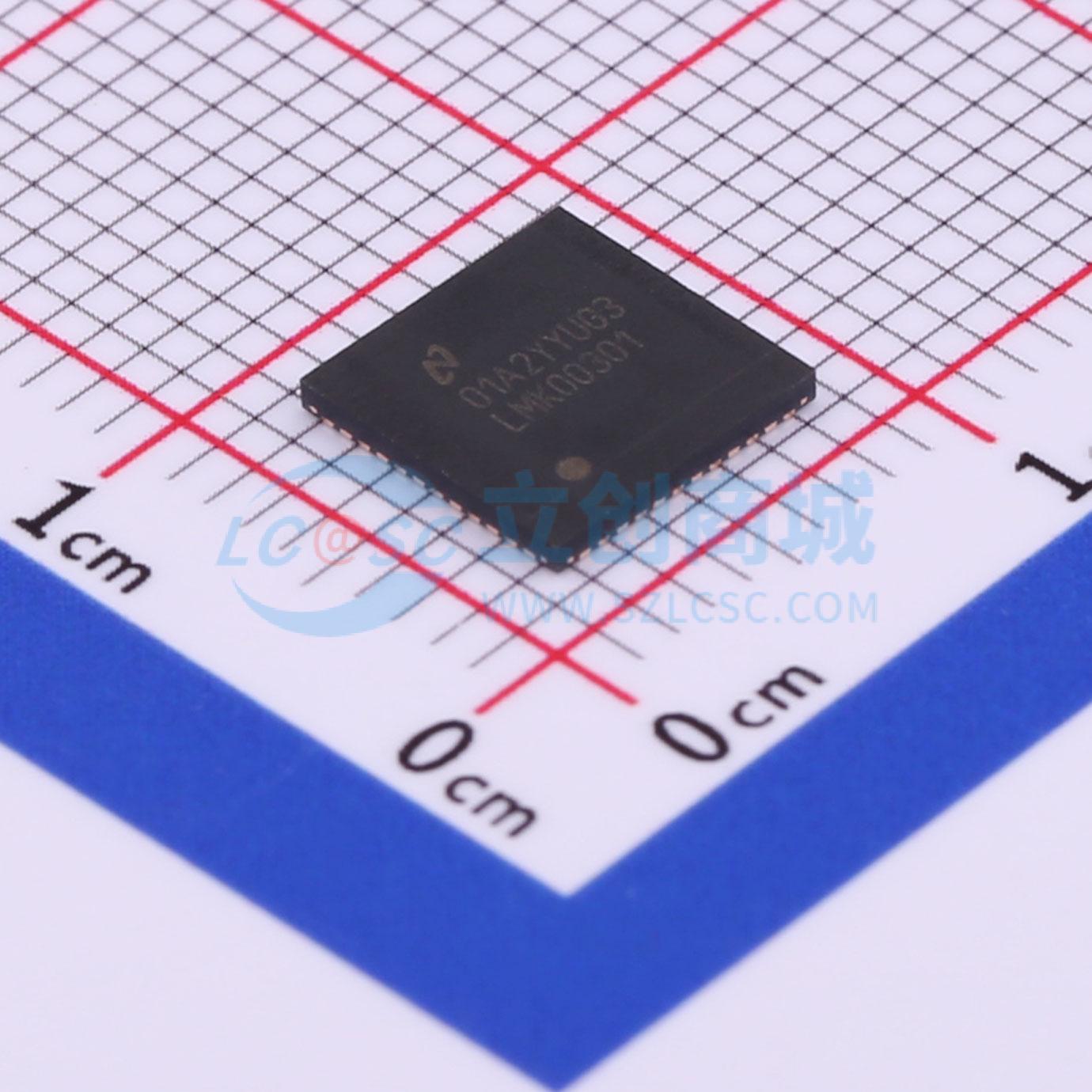

温馨提醒：图片仅供参考，商品以实物为准

LMK00301SQE/NOPB

描述: LMK00301 3-GHz 10 路输出差动扇出缓冲器/电平转换器
品牌名称: TI(德州仪器)
商品型号: LMK00301SQE/NOPB
商品编号: C524809
商品封装: WQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.189克(g)

商品参数

商品概述

LMK00301是一款3 GHz、10路输出的差分扇出缓冲器，适用于高频、低抖动时钟/数据分配和电平转换。输入时钟可从两个通用输入或一个晶体输入中选择。所选输入时钟将分配到两组各5路差分输出和一路LVCMOS输出。两组差分输出均可独立配置为LVPECL、LVDS或HCSL驱动器，也可禁用。LVCMOS输出具有同步使能输入，在启用或禁用时可实现无窄脉冲操作。LMK00301采用3.3 V核心电源和3个独立的3.3 V/2.5 V输出电源供电。 LMK00301具备高性能、多功能性和高能效，非常适合替代固定输出缓冲器设备，同时增加系统的时序裕量。 LMK00301A与LMK00301几乎相同，但在核心电源和输出电源域之间没有电源排序要求。

商品特性

3:1输入多路复用器
两个通用输入，最高工作频率可达3.1 GHz，可接受LVPECL、LVDS、CML、SSTL、HSTL、HCSL或单端时钟；一个晶体输入，可接受10至40 MHz晶体或单端时钟
两组各5路差分输出，可配置为LVPECL、LVDS、HCSL或高阻态（每组可独立选择）
以LMK03806为时钟源，在156.25 MHz时，LVPECL附加抖动：20 fs RMS（10 kHz至1 MHz）；51 fs RMS（12 kHz至20 MHz）
高电源抑制比：在156.25 MHz时为 -65/-76 dBc（LVPECL/LVDS）
带同步使能输入的LVCMOS输出
引脚控制配置
VCC核心电源：3.3 V ±5%
3个独立的VCC0输出电源：3.3 V/2.5 V ± 5%
工业温度范围：-40℃至+85℃

应用领域

ADC、DAC、千兆以太网、XAUI、光纤通道、SATA/SAS、SONET/SDH、CPRI、高频背板的时钟分配和电平转换
交换机、路由器、线卡、定时卡
服务器、计算机、PCI Express（PCIe 3.0、4.0）
远程无线电单元和基带单元

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	3.1GHz

	属性	参数值
	工作电压	3.15V~3.45V
	工作温度	-40℃~+85℃
