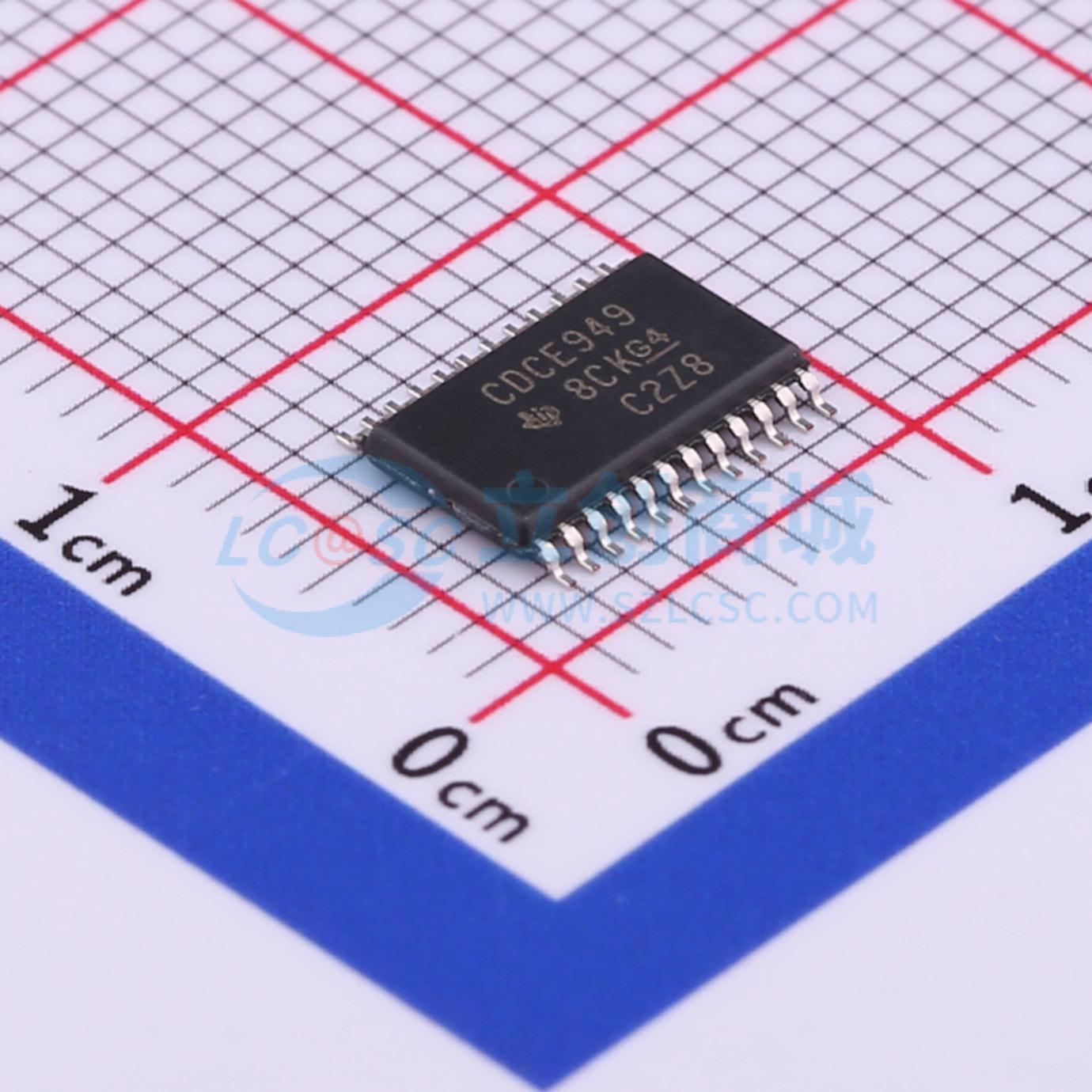

CDCE949PWR

CDCE949和CDCEL949是基于模块化PLL的低成本、高性能、可编程时钟合成器、乘法器和除法器。它们可从单个输入频率生成多达9个输出时钟。使用多达四个独立的可配置PLL，每个输出可在系统内编程为高达230 MHz的任意时钟频率。 CDCEx949具有独立的输出电源引脚VDDOUT，CDCEL949的VDDOUT为1.8 V，CDCE949的VDDOUT为2.5 V至3.3 V。 输入可接受外部晶体或LVCMOS时钟信号。如果使用外部晶体，片上负载电容适用于大多数应用。负载电容值可在0至20 pF之间编程。此外，还可选择片上VCXO，允许将输出频率与外部控制信号（即PWM信号）同步。

• 可编程时钟发生器系列成员
• 系统内可编程和EEPROM
• 串行可编程易失性寄存器和非易失性EEPROM，用于存储用户设置
• 灵活的输入时钟概念
• 外部晶体：8至32 MHz；片上VCXO：牵引范围±150 ppm；单端LVCMOS高达160 MHz
• 可自由选择高达230 MHz的输出频率
• 低噪声PLL内核；PLL环路滤波器组件集成；低周期抖动（典型值60 ps）
• 独立的输出电源引脚
• CDCE949：3.3 V和2.5 V；CDCEL949：1.8 V
• 灵活的时钟驱动器
• 三个用户可定义的控制输入[S0/S1/S2]，例如，扩频时钟（SSC）选择、频率切换、输出使能或掉电
• 为视频、音频、USB、IEEE1394、RFID、蓝牙、WLAN、以太网和GPS生成高精度时钟
• 生成与TI-DaVinci、OMAP、DSP配合使用的常用时钟频率
• 可编程SSC调制
• 支持0 ppm时钟生成
• 1.8 V器件内核电源
• 宽温度范围：-40℃至85℃
• 采用TSSOP封装；提供开发和编程套件，便于PLL设计和编程（TI Pro-Clock）

• 数字电视（D-TVs）
• 机顶盒（STBs）
• IP机顶盒（IP-STBs）
• DVD播放器
• DVD录像机
• 打印机
