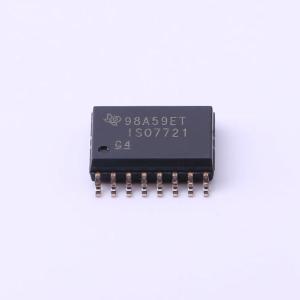

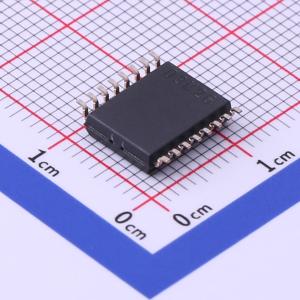

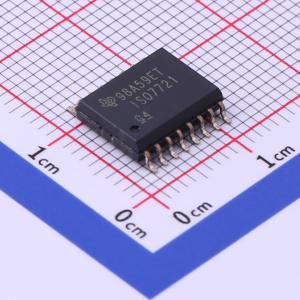

ISO7721DWR

ISO772x 器件是高性能双通道数字隔离器，根据 UL 1577 标准，其隔离额定值为 5000 VRMS（DW 和 DWV 封装）和 3000 VRMS（D 封装）。该系列器件包含符合 VDE、CSA、TUV 和 CQC 标准的加强绝缘额定值的产品。ISO7721B 器件专为仅需基本绝缘额定值的应用而设计。 ISO772x 器件在隔离 CMOS 或 LVCMOS 数字输入/输出（I/O）的同时，具备高电磁抗扰度和低辐射，且功耗较低。每个隔离通道都有一个逻辑输入和输出缓冲器，它们由双电容二氧化硅（SiO₂）绝缘屏障隔开。ISO7720 器件的两个通道方向相同，而 ISO7721 器件的两个通道方向相反。在输入电源或信号丢失的情况下，无后缀 F 的器件默认输出为高电平，有后缀 F 的器件默认输出为低电平。 这些器件与隔离电源配合使用，有助于防止数据总线（如 RS - 485、RS - 232 和 CAN）上的噪声电流损坏敏感电路。通过创新的芯片设计和布局技术，ISO772x 器件的电磁兼容性得到显著提升，便于满足系统级静电放电（ESD）、电快速瞬变（EFT）、浪涌和辐射要求。ISO772x 系列器件提供 16 引脚宽体 SOIC（DW）、8 引脚宽体 SOIC（DWV）和 8 引脚窄体 SOIC（D）封装。

• 数据速率达 100 Mbps
• 坚固的隔离屏障：在 1.5 kVRMS 工作电压下预计寿命超过 100 年
• 最高 5000 VRMS 隔离额定值
• 最高 12.8 kV 浪涌能力
• 典型共模瞬变抗扰度（CMTI）为 ±100 kV/μs
• 宽电源电压范围：2.25 V 至 5.5 V
• 2.25 V 至 5.5 V 电平转换
• 默认输出高电平（ISO772x）和低电平（ISO772xF）可选
• 宽温度范围：-55℃ 至 +125℃
• 低功耗，在 1 Mbps 时每通道典型值为 1.7 mA
• 低传播延迟：典型值为 11 ns
• 强大的电磁兼容性（EMC）
• 系统级静电放电（ESD）、电快速瞬变（EFT）和浪涌抗扰度
• 跨隔离屏障的 ±8 kV IEC 61000 - 4 - 2 接触放电保护
• 低辐射
• 宽体 SOIC（DW - 16、DWV - 8）和窄体 SOIC（D - 8）封装可选
• 提供汽车级版本：ISO772x - Q1
• 安全相关认证：DIN VDE V 0884 - 11:2017 - 01、UL 1577 元件认可计划、CSA、CQC 和 TUV 认证

• 工业自动化
• 电机控制
• 电源
• 太阳能逆变器
• 医疗设备
