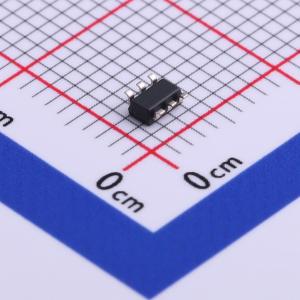

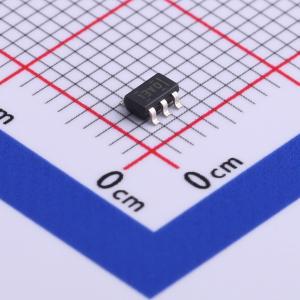

温馨提醒：图片仅供参考，商品以实物为准
OPA690IDBVR
带关断功能的宽带电压反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA690 具有禁用功能的宽带电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA690IDBVR
- 商品编号
- C524799
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 200MHz | |
| 输入失调电压(Vos) | 4.7mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 1.8V/ns | |
| 输入偏置电流(Ib) | 12uA | |
| 输入失调电流(Ios) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 65dB | |
| 静态电流(Iq) | 5.5mA | |
| 输出电流 | 160mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 5V~12V | |
| 双电源电压(Vee~Vcc) | 2.5V~5V；-5V~-2.5V | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA690是一款带有禁用功能的宽带电压反馈运算放大器。采用新型输入架构，可提供以往同类产品不具备的压摆率和全功率带宽；新型输出级架构可输出大电流，电流余量要求低，结合各项功能可在100Ω负载条件下提供1900V/μs的压摆率，稳定时间短，适合快速采样类场景；静态电流低，适合便携式或电池供电应用；配备可选禁用控制引脚，可进一步降低系统功耗，当引脚拉至低电平时，电源电流降至100μA以下，同时输出进入高阻抗状态。
商品特性
- 单位增益稳定，带宽535MHz（G=1V/V）
- 最大输出电流215mA
- 压摆率1900V/μs
- 输入电压噪声低，为4.6nV/√Hz
- 失真度低，在RL=100Ω、VO=2Vpp条件下，5MHz时HD2为-85dBc，HD3为-75dBc
- 输出电压摆幅为±3.9V
- 电源电流低，为6.1mA
- 禁用状态电流低，为100μA
- 电源电压范围为5V~12V
- 稳定时间13ns
- 支持禁用控制功能，可降低系统功耗，禁用状态输出为高阻抗
应用领域
- 高速成像通道
- ADC缓冲器
- 便携式仪器
- 跨阻放大器
- 有源滤波器
- 视频线路驱动器
- xDSL线路驱动器和接收器
- 快速采样系统
- 高速ADC驱动器
- 电流DAC跨阻放大器
- 单电源高频有源滤波器
- 电池供电类应用
