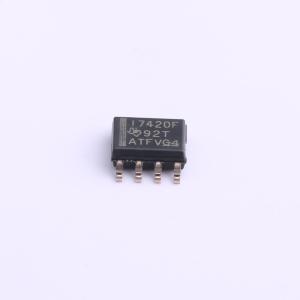

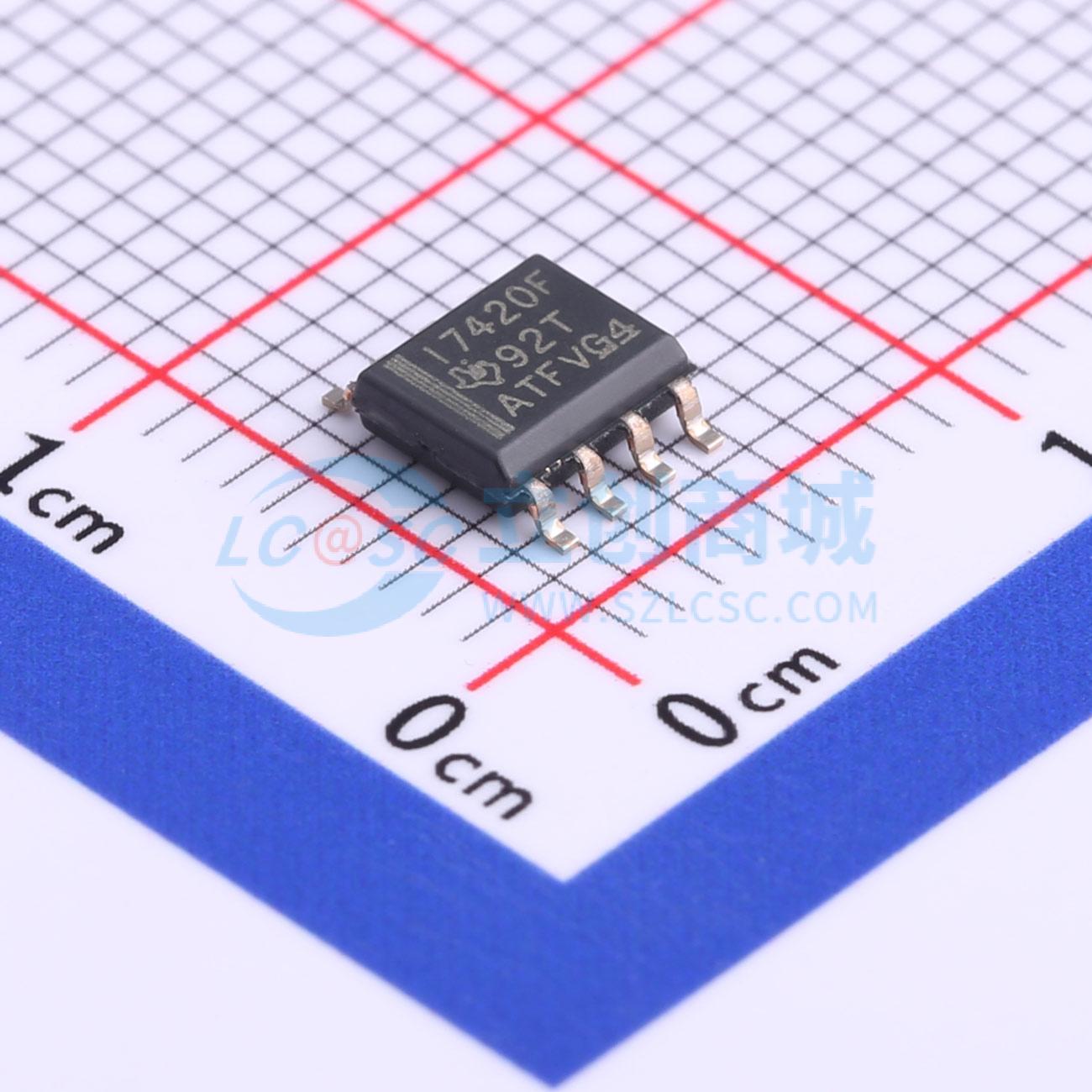

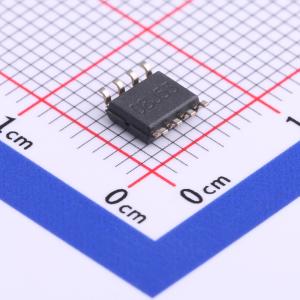

ISO7420FEDR
低功耗双通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISO7420FE 双通道、2/0、50Mbps、默认输出低电平数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7420FEDR
- 商品编号
- C524791
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 50Mbps | |
| 默认输出 | 高电平；低电平 | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 50kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 7ns |
商品特性
- 信号速率 >50 Mbps
- 默认输出“高”和“低”选项
- 低功耗：
- 每通道典型ICC（3.3V电源）：
- ISO7420：1 Mbps时1.4 mA，25 Mbps时2.5 mA
- ISO7421：1 Mbps时1.8 mA，25 Mbps时2.8 mA
- 每通道典型ICC（3.3V电源）：
- 低传播延迟：典型7 ns
- 低脉冲偏斜：典型200 ps
- 宽温范围：-40℃至125℃
- 瞬态抗扰度：典型50 kV/μs
- 隔离屏障寿命：>25年
- 工作电压范围：3 V至5.5 V
- 3.3 V和5 V电平转换
- 窄体SOIC-8封装
- 安全和法规认证：
- 根据DIN V VDE V 0884-10和DIN EN 61010-1标准，隔离电压4242 VPK
- 根据UL 1577标准，1分钟内隔离电压2500 VRMS
- CSA组件认可通知5A，IEC 60950-1和IEC 61010-1标准
- 根据GB4943.1-2011标准的CQC认证
应用领域
- 光电耦合器替换在:
- 工业现场总线
- ProfiBus
- ModBus
- DeviceNet 数据总线
- 伺服控制接口
- 电机控制
- 电源
- 电池组
