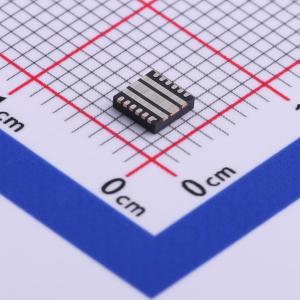

温馨提醒：图片仅供参考，商品以实物为准

TPS54020RUWR

10A 4.5V至17V输入同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54020是一款10A、4.5V至17V输入的同步降压转换器,具有轻载效率。该器件采用3.5mm x 3.5mm HotRod™ QFN封装,集成8mΩ和6mΩ MOSFET,适用于FPGA、SoC、DSP和处理器的供电。具有峰值电流模式控制、Eco-mode脉冲跳过模式、可选过流保护方案、0.6V电压参考精度、200kHz至1.2MHz开关频率、外部时钟同步、预偏置启动、过温保护等功能。
品牌名称: TI(德州仪器)
商品型号: TPS54020RUWR
商品编号: C524794
商品封装: VQFN-15(3.5x3.5)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

TPS54020是一款输入电压范围为4.5 V至17 V、输出电流为10 A的SWIFT转换器。创新的3.5 mm × 3.5 mm HotRod封装优化了高密度降压设计。TPS54020是一款功能齐全的转换器。通过对高端和低端MOSFET进行创新集成和封装，实现了高效率。在较高负载条件下，TPS54020以连续电流模式（CCM）运行；在轻负载时，它会转换到Eco模式并跳过脉冲，以提高效率。两个MOSFET均具备限流功能，可保护器件和系统。高端MOSFET的逐周期限流功能可应对过载情况。低端MOSFET零电流检测功能可在轻负载运行时关断低端MOSFET。三种可选的限流阈值可适配各种应用。还可选择打嗝或逐周期过流保护方案。当管芯温度超过热关断触发点时，热关断保护功能会禁用开关操作；在达到内置的热滞和关断打嗝时间后，会重新启用开关操作。 SS引脚可控制输出电压的启动斜坡，并允许选择软启动时间。通过配置使能（EN）和开漏电源正常（PWRGD）引脚，还可实现电源排序。通过使用SYNC_OUT和CLK引脚，两个TPS54020器件可以实现180°异相同步。

商品特性

集成8 mΩ和6 mΩ MOSFET
热增强型3.5 mm × 3.5 mm HotRod封装
峰值电流模式控制
采用Eco模式脉冲跳跃以提高效率
两个MOSFET均具备过流保护
可选过流保护方案
可选过流保护级别
分离式电源轨：PVIN引脚电压范围为1.6 V至17 V
0.6 V电压基准，精度为±1%
200 kHz至1.2 MHz开关频率
可与外部时钟同步
可启动至预偏置输出
过温及过压保护
工作结温范围为 -40℃至 +150℃
可调节软启动和电源排序
电源正常输出监控，可检测欠压和过压
SYNC_OUT功能可提供180°异相的输出时钟信号

应用领域

FPGA、SoC、DSP和处理器供电
无线、数据和云基础设施
游戏、数字电视、机顶盒和智能电网系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	-
	输出电流	10A
	开关频率	1.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
