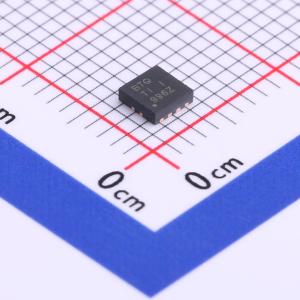

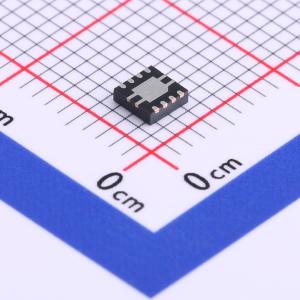

温馨提醒：图片仅供参考，商品以实物为准
TPA2006D1DRBR
2.5W单声道D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA2006D1 具有 1.8V 兼容关断电压的 1.4W 单声道、模拟输入 D 级扬声器放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA2006D1DRBR
- 商品编号
- C524793
- 商品封装
- VSON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.145235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.48W×1@8Ω；0.73W×1@8Ω；0.33W×1@8Ω | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.19% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.8mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 97dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -55dB | |
| 效率 | 88% |
商品概述
TPA2006D1器件是一款1.45 W的高效无滤波D类音频功率放大器，采用3 mm x 3 mm VsON封装，仅需三个外部元件。关断引脚与1.8 V逻辑GPIO完全兼容，例如低功耗蜂窝芯片组中使用的GPIO。 88%的效率、-75 dB的电源抑制比（PSRR）、增强的射频整流抗扰度以及较小的PCB总面积等特性，使TPA2006D1器件非常适合用于手机。1 ms的快速启动时间且爆音极小，使TPA2006D1器件非常适合用于PDA应用。 在手机中，听筒、免提扬声器和铃声均可由TPA2006D1器件驱动。TPA2006D1器件在对来自不同源的信号进行求和时可实现独立增益，且A加权噪声底极低，仅为36 μV。 TPA2006D1器件具备短路和热保护功能。
商品特性
- 使用8 Ω扬声器时，实现最长电池续航和最低发热：400 mW时效率为88%，100 mW时效率为80%
- 静态电流为2.8 mA
- 关断电流为0.5 μA
- 关断引脚具有1.8 V兼容阈值
- 能够驱动8 Ω扬声器（2.5 V ≤ VDD ≤ 5.5 V）和4 Ω扬声器（2.5 V ≤ VDD ≤ 4.2 V）
- 仅需三个外部元件
- 优化的PWM输出级无需LC输出滤波器
- 内部产生250 kHz开关频率，无需电容和电阻
- 增强的PSRR（-75 dB）和较宽的电源电压范围（2.5 V至5.5 V），无需电压调节器
- 全差分设计可降低射频整流效应，无需旁路电容
- 增强的共模抑制比（CMRR），无需两个输入耦合电容
- 采用节省空间的3 mm x 3 mm VSON封装
应用领域
- 无线或蜂窝手机
- PDA
