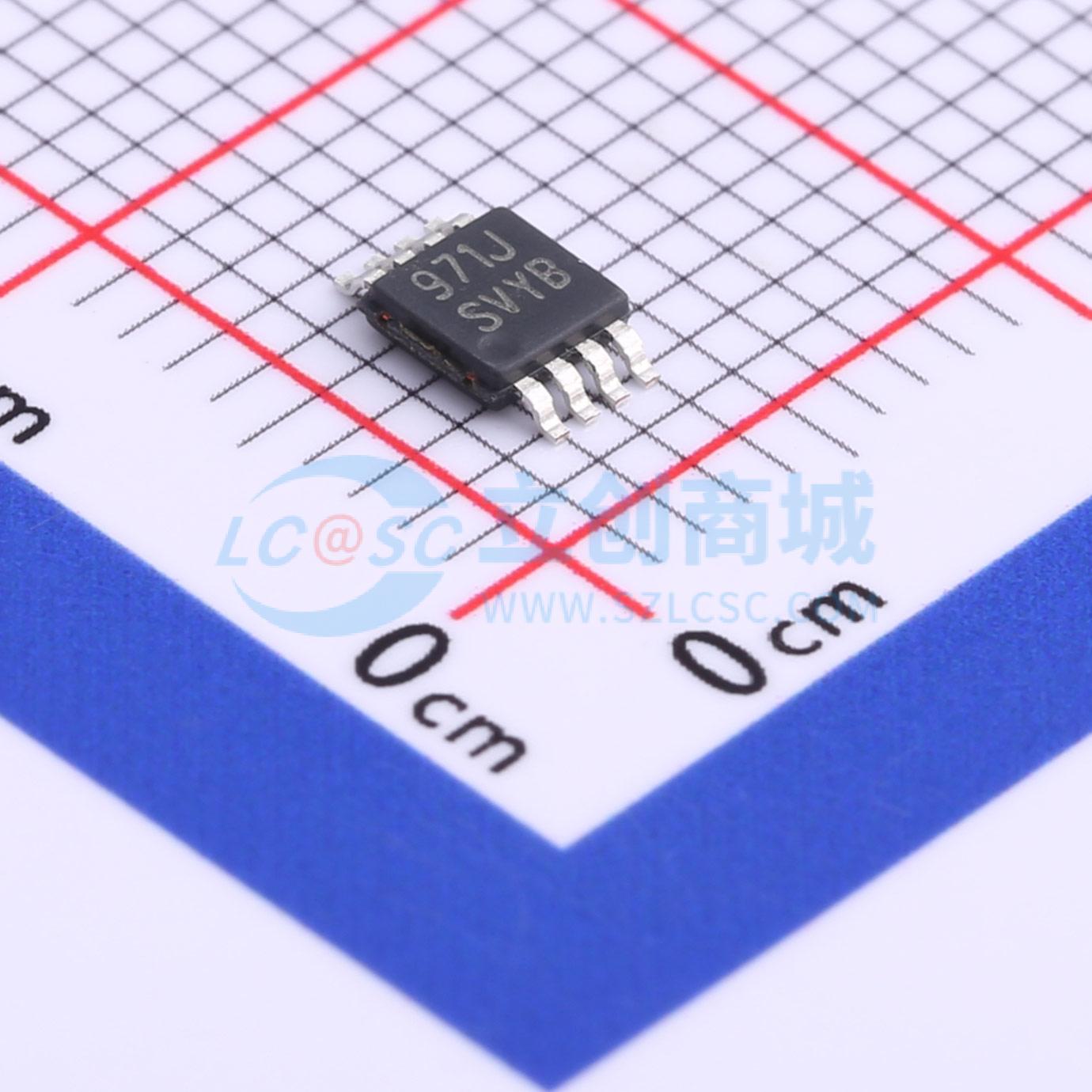

温馨提醒：图片仅供参考，商品以实物为准

LM25085MYX/NOPB

42V恒定导通时间PFET降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25085MYX/NOPB是一款高效率PFET开关控制器,适用于快速开发小型高效的降压调节器。该控制器包含PFET栅极驱动器和高压偏置调节器,可在4.5V至42V的输入电压范围内工作。恒定导通时间控制原理无需环路补偿,简化了电路实现,并实现了超快负载瞬态响应。工作频率几乎不受输入和负载变化的影响。该控制器支持100%占空比操作,适用于低dropout电压应用。
品牌名称: TI(德州仪器)
商品型号: LM25085MYX/NOPB
商品编号: C524789
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

LM25085是一款高效PFET开关稳压器控制器，可用于快速轻松地开发适用于广泛应用的小型高效降压稳压器。这款高压控制器包含一个PFET栅极驱动器和一个高压偏置稳压器，可在4.5V至42V的宽输入电压范围内工作。恒定导通时间调节原理无需环路补偿，简化了电路实现，并实现了超快的负载瞬态响应。由于输入电压和导通时间之间呈反比关系，工作频率在输入电压和负载变化时几乎保持恒定。PFET架构支持100%占空比运行，以实现低压差。可以使用PFET的RDS(ON)或外部检测电阻来检测电流，以实现过流检测。

商品特性

LM25085-Q1是一款符合AEC-Q100 1级标准（工作结温范围为-40℃至125℃）的汽车级产品
4.5V至42V的宽输入电压范围
可使用RDS(ON)或电流检测电阻调节电流限制
可编程开关频率高达1MHz
无需环路补偿
超快瞬态响应
工作频率在输入电压和负载变化时几乎保持恒定
输出电压可从1.25V开始调节
精密±2%反馈基准
能够实现100%占空比运行
内置软启动定时器
集成高压偏置稳压器
热关断保护

应用领域

汽车信息娱乐系统
电池/超级电容器充电器
LED驱动器

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
