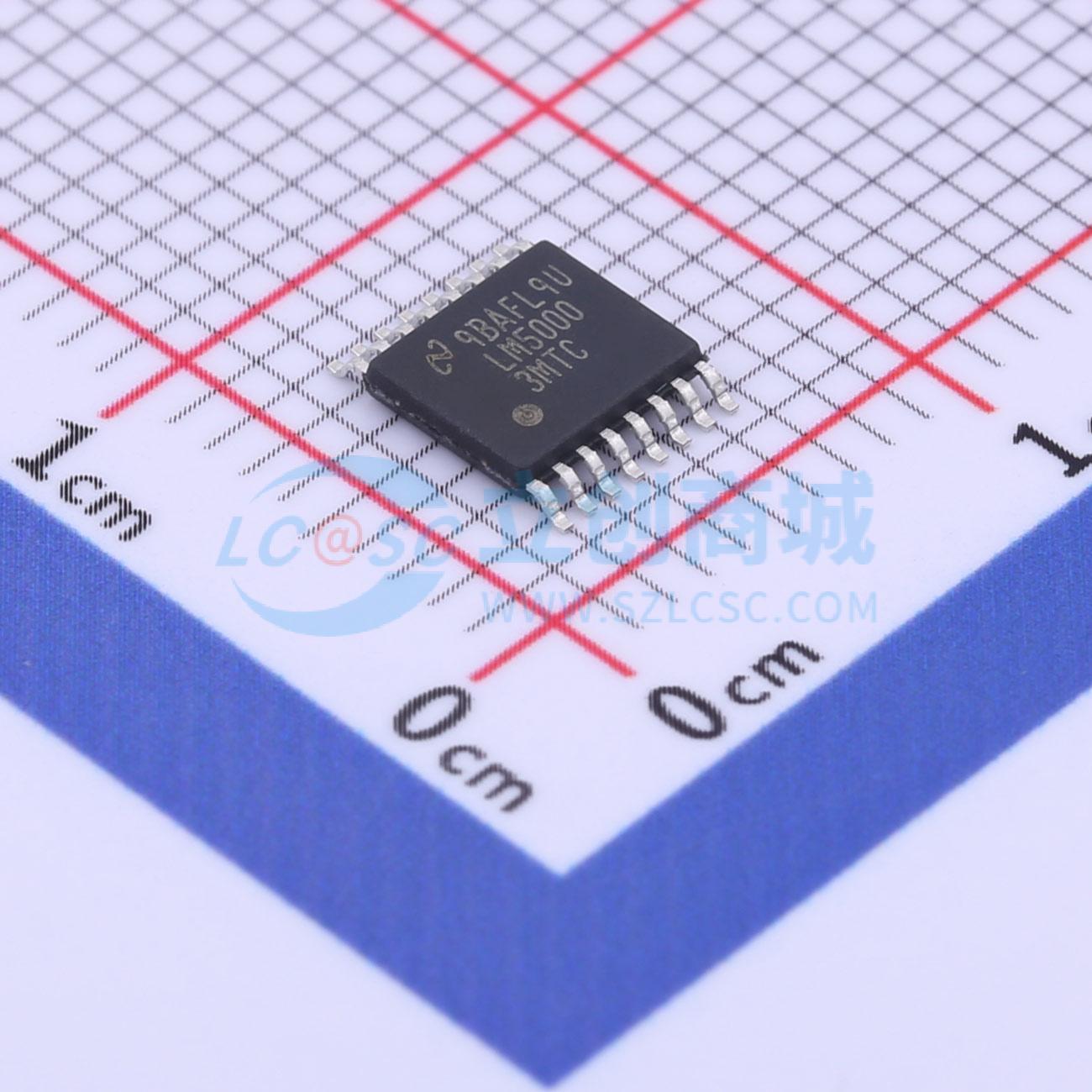

温馨提醒：图片仅供参考，商品以实物为准

LM5000-3MTCX/NOPB

LM5000高电压开关模式调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5000是一款单片集成电路,专为反激式、升压式或正激式电源转换应用而设计和优化。内部开关的最大额定电压为80V,最大电流限制为2A。该器件具有电流限制和热关断电路,以保护开关。LM5000还具有外部补偿引脚和内置斜坡补偿,用户可以优化频率补偿。其他特性包括软启动以减少启动时的应力,以及外部关断引脚用于远程ON/OFF控制。有两种工作频率范围可供选择:300kHz（FS接地）或700kHz（FS开路）。
品牌名称: TI(德州仪器)
商品型号: LM5000-3MTCX/NOPB
商品编号: C524790
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LM5000是一款单片集成电路，专为反激、升压或正激式电源转换器应用而设计和优化。内部功率开关的额定最大电压为80V，电流限制设定为2A。电流限制和热关断电路可保护功率开关。电流模式控制方案能出色抑制线路瞬变，并实现逐周期电流限制。外部补偿引脚和内置斜率补偿功能，使用户可优化频率补偿。其他显著特性包括软启动功能，可降低启动期间的应力，以及用于远程开/关控制的外部关断引脚。有两种工作频率范围可供选择。LM5000 - 3可通过引脚选择300kHz（FS接地）或700kHz（FS开路）。LM5000 - 6可通过引脚选择600kHz（FS接地）或1.3MHz（FS开路）。该器件提供薄型16引脚TSSOP封装或散热增强型16引脚WSON封装。

商品特性

80V内部开关
3.1V至40V的工作输入电压范围
引脚可选工作频率 – 300kHz/700kHz (-3) 600kHz/1.3MHz (-6)
可调输出电压
外部补偿输入
欠压锁定
软启动
电流限制
过温保护
外部关断
小型16引脚TSSOP或16引脚WSON封装

应用领域

反激式稳压器
正激式稳压器
升压式稳压器
DSL调制解调器
分布式电源转换器

优惠活动

9.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.1V~40V
	输出电压	3.1V~80V
	输出电流	1.35A
	开关频率	300kHz；700kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式；升压式；正激式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	可调
