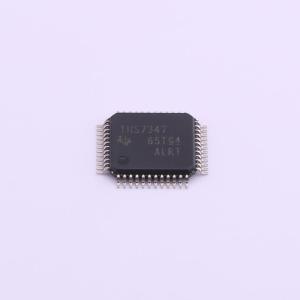

THS7347IPHP

描述: THS7347 具有 I2C 控制、监视器直通、2:1 MUX 的 3 通道 RGBHV 视频缓冲器
品牌名称: TI(德州仪器)
商品型号: THS7347IPHP
商品编号: C524267

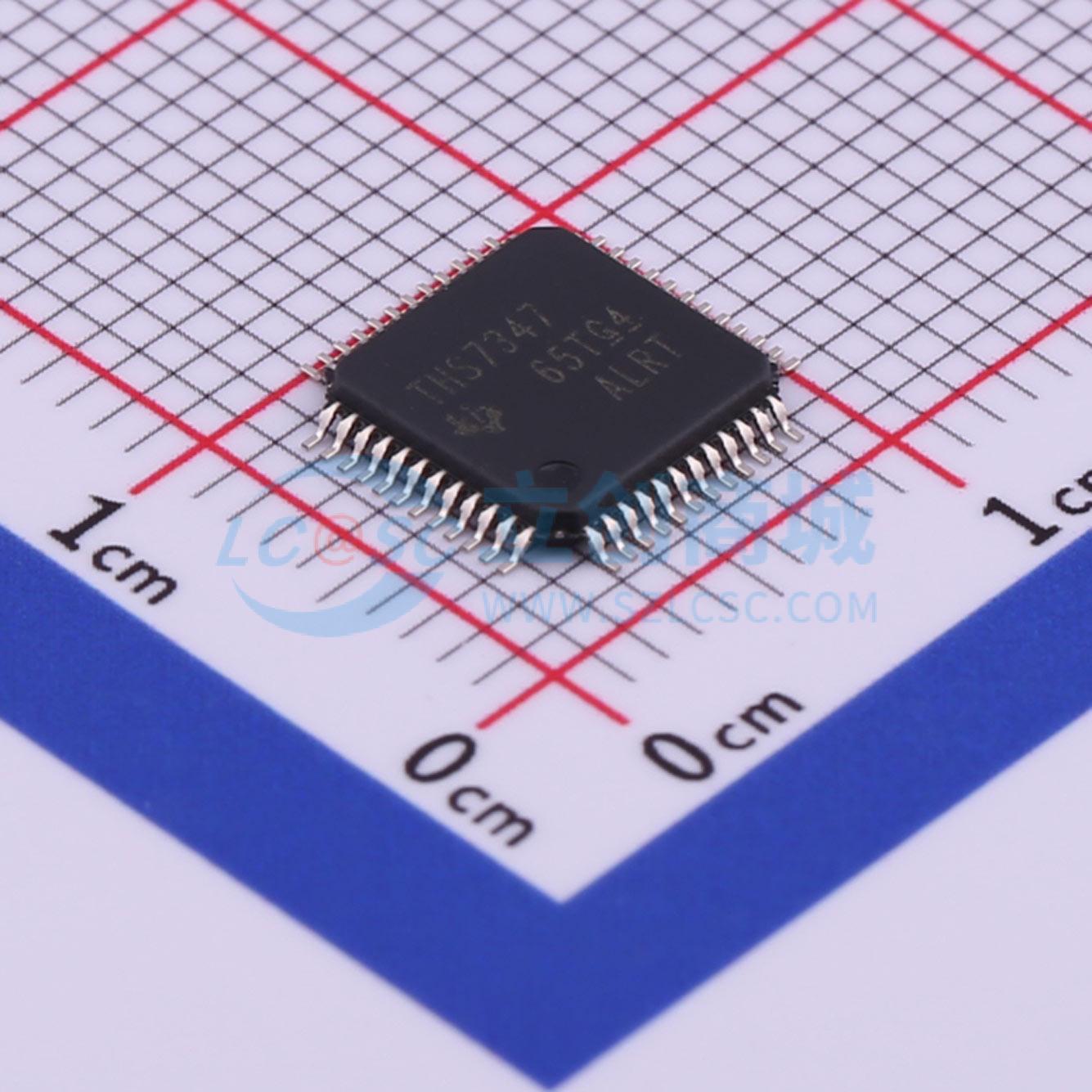

商品封装: HTQFP-48(7x7)
包装方式: 管装
商品毛重: 0.313克(g)

商品参数

商品概述

THS7347是一款低功耗单电源3通道集成视频缓冲器，带有水平(H)和垂直(V)同步信号路径，采用硅锗BiCom3工艺制造。该器件集成带宽500MHz、压摆率1200-V/μs的单位增益缓冲器，适用于驱动模数转换器和视频解码器；并行设有监视器直通路径，可将输入信号传输至其他系统，该路径支持6dB增益、500MHz带宽、1300-V/μs压摆率、SAG校正能力，禁用状态下为高输出阻抗。该器件各通道所有功能均可通过I²C单独配置，包含2:1输入多路选择器控制；轨到轨输出级支持交流和直流输出耦合；输入支持多种可选偏置模式，交流耦合模式包含带同步尖端钳位的选项和固定偏置选项，直流输入模式包含直流输入和带偏移移位的直流输入选项。供电电压范围为2.7V~5V，采用无铅、符合RoHS要求的TQFP封装。

商品特性

带有3路视频放大器，支持CVBS、S-Video、EDTV、HDTV Y'P'B'P'R、G'B'R'、R'G'B'视频
带有配备可调施密特触发器的H/V同步路径
集成2:1输入多路选择器
所有通道的全部功能均可通过I²C控制
设有用于ADC缓冲的单位增益缓冲路径，带宽500MHz，压摆率1200-V/μs
具备监视器直通功能，该路径带宽500MHz，压摆率1300-V/μs
支持带SAG校正的6-dB增益
禁用状态下输出为高阻抗
提供多种可选输入偏置模式，包含带同步尖端钳位的交流耦合、带偏置的交流耦合、带偏移移位的直流耦合、直流耦合
支持+2.7V~+5V单电源供电
3.3V供电条件下总功耗为265mW
禁用功能可将工作电流降低至0.1μA
采用轨到轨输出结构，输出摆幅可达到距离电源轨0.1V范围内，支持交流或直流输出耦合
采用无铅、符合RoHS标准的TQFP封装

应用领域

投影仪
专业视频系统
LCD/DLP输入缓冲

	属性	参数值
	商品目录	运算放大器
	放大器数	3
	轨到轨	-
	增益带宽积(GBW)	-
	输入失调电压(Vos)	85mV
	输入失调电压温漂(Vos TC)	20uV/℃
	压摆率(SR)	1.35V/ns

	属性	参数值
	输入偏置电流(Ib)	3.5uA
	输入失调电流(Ios)	-
	静态电流(Iq)	-
	输出电流	-
	工作温度	-40℃~+85℃
	单电源电压	2.7V~5V
	功能特性	使能/关断功能
