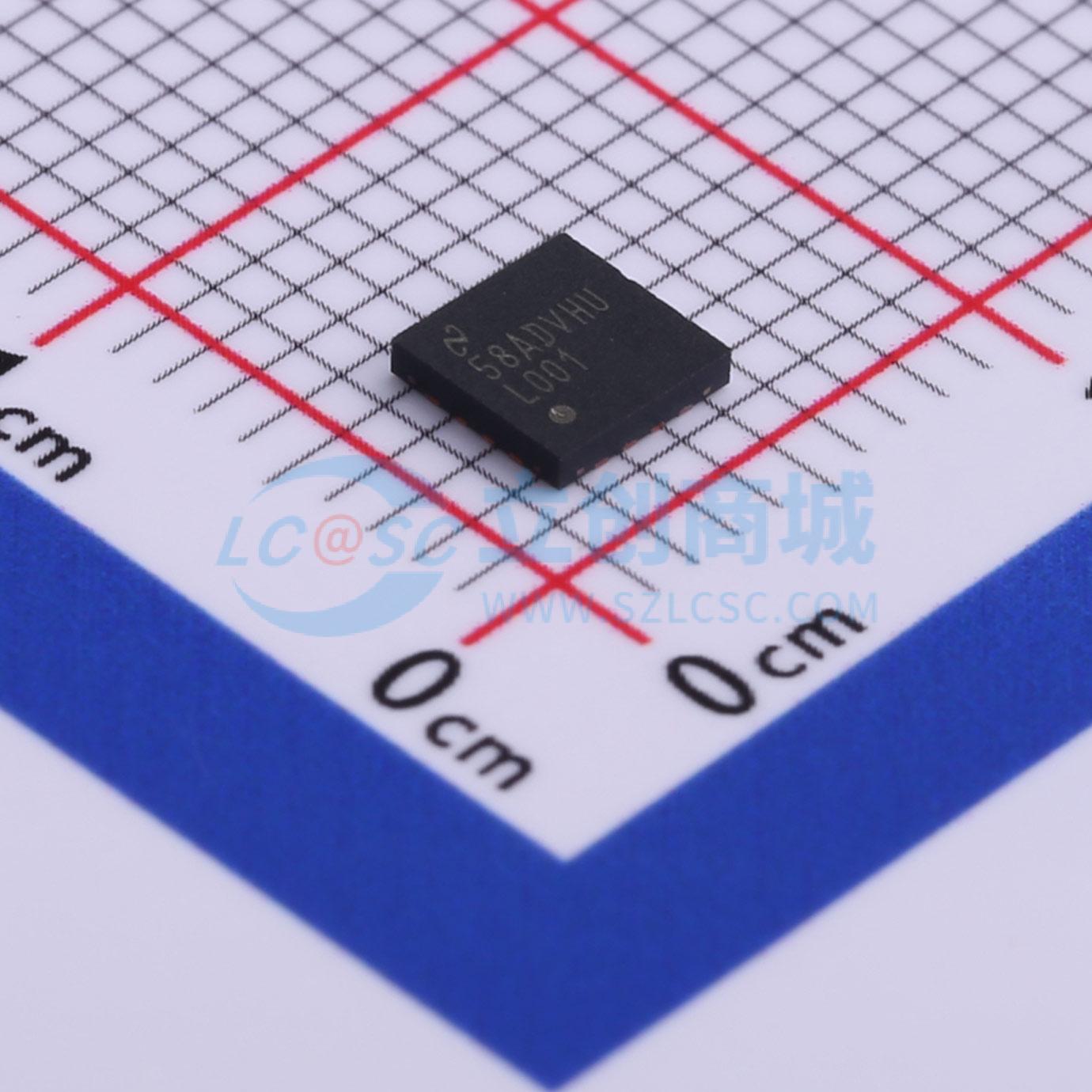

温馨提醒：图片仅供参考，商品以实物为准
LMH0001SQE/NOPB
LMH0001SQE/NOPB
- 描述
- LMH0001 SMPTE 259M / 344M 串行数字电缆驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH0001SQE/NOPB
- 商品编号
- C524278
- 商品封装
- WQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 驱动器 | |
| 数据接口 | - | |
| 数据速率 | 540Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.135V~3.465V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 可编程增益放大器 |
商品概述
LMH0001是一款符合SMPTE 259M/344M标准的串行数字电缆驱动器，专为串行数字视频应用设计，可在最高540Mbps的数据速率下驱动75Ω传输线，输出电压摆幅可通过单个外部电阻调节，采用单3.3V电源供电。
商品特性
- 符合SMPTE 259M和SMPTE 344M标准
- 最高支持540Mbps数据速率，支持270Mbps速率的DVB-ASI
- 支持差分输入，具备75Ω差分输出
- 输出幅度可调
- 采用单3.3V电源供电
- 工作温度范围为-40℃~+85℃
- 典型功耗为125mW
- 采用16引脚WQFN封装
- 封装 footprint与LMH0002SQ和GS9078A兼容
- 可接受差分或单端输入，输入自带偏置，支持简单AC耦合或DC耦合
- 采用电流模式输出，输出电平可通过外接参考电阻调节控制
- 内置有限的ESD保护
应用领域
- SMPTE 259M和SMPTE 344M串行数字接口
- DVB-ASI应用
- Sonet/SDH和ATM接口
- 数字路由器和交换机
- 分配放大器
- 缓冲应用
- 机顶盒
- 监控摄像头
