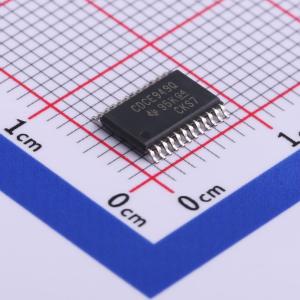

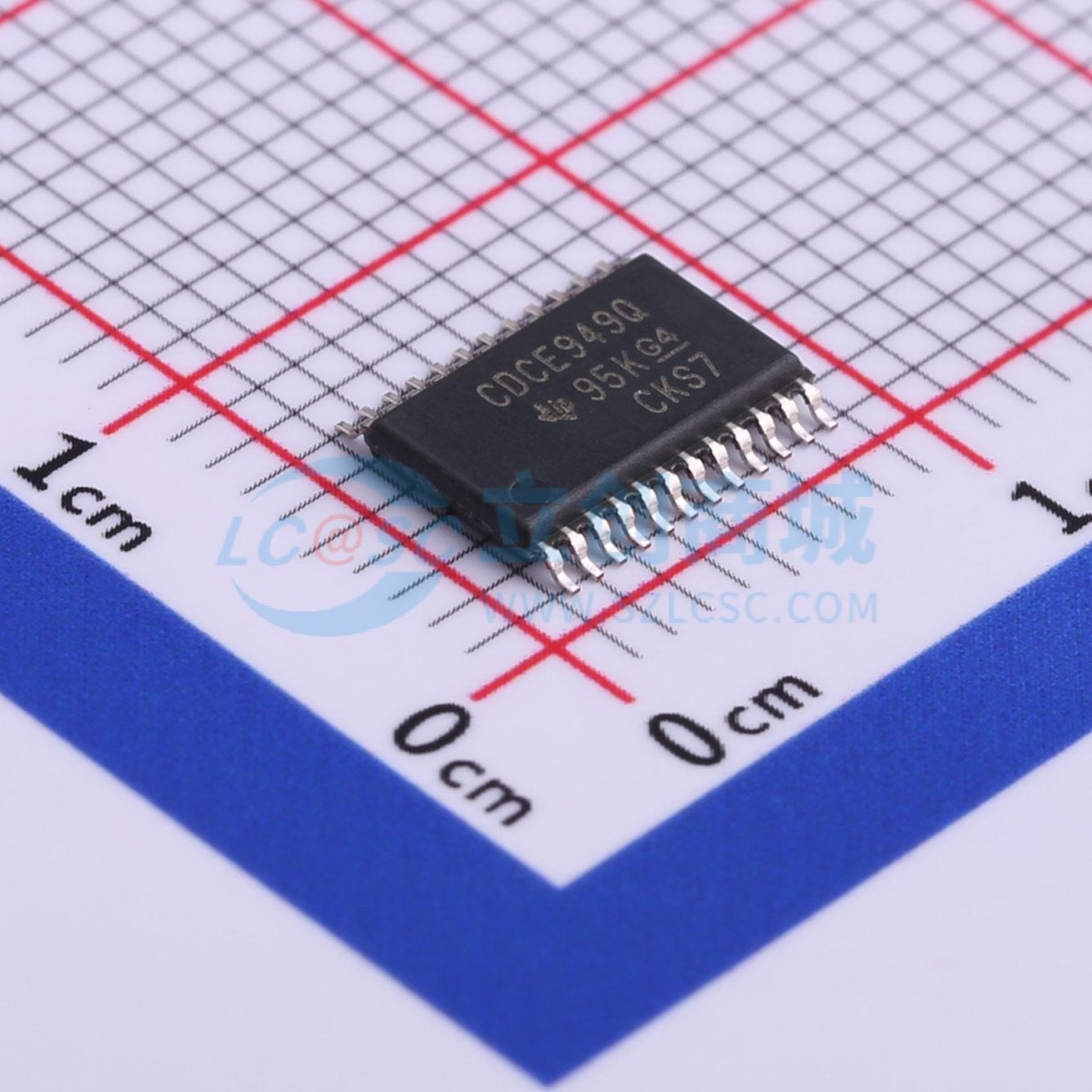

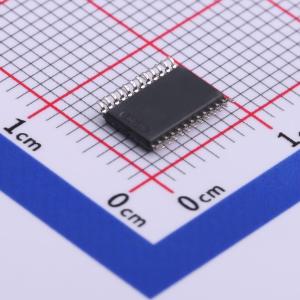

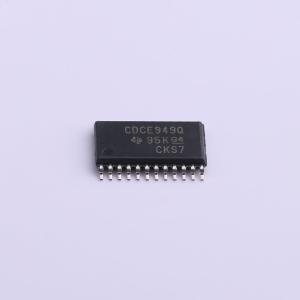

CDCE949QPWRQ1

CDCE949是一款基于模块化PLL的低成本、高性能可编程时钟合成器、倍频器和分频器。它可从单一输入频率生成多达9个输出时钟。使用多达四个独立的可配置PLL，每个输出可在系统内编程为高达230 MHz的任意时钟频率。 CDCE949具有独立的输出电源引脚VDDOUT，电压范围为2.5 V至3.3 V。 输入可接受外部晶体或LVCMOS时钟信号。如果使用外部晶体，片上负载电容在大多数应用中已足够。负载电容的值可在0至20 pF之间编程。此外，还可选择片上VCXO，允许将输出频率与外部控制信号（即PWM信号）同步。 深度M/N分频比允许从参考输入频率（如27 MHz）生成零ppm的音频/视频、网络（WLAN、蓝牙、以太网、GPS）或接口（USB、IEEE1394、记忆棒）时钟。 所有PLL均支持SSC（扩频时钟）。SSC可以是中心扩频或向下扩频时钟。这是一种降低电磁干扰（EMI）的常用技术。 根据PLL频率和分频器设置，内部环路滤波器组件会自动调整，以实现高稳定性，并优化每个PLL的抖动传输特性。 该器件支持非易失性EEPROM编程，便于根据应用对器件进行定制。它预设为工厂默认配置。可在PCB组装前重新编程为不同的应用配置，或通过系统内编程进行重新编程。所有器件设置均可通过SDA/SCL总线（一种两线串行接口）进行编程。 三个可编程控制输入S0、S1和S2可用于控制操作的各个方面，包括频率选择、更改SSC参数以降低EMI、PLL旁路、掉电以及为输出禁用功能选择低电平或三态。 CDCE949在1.8 V环境下工作。其工作温度范围为 -40℃至125℃。

• 符合汽车应用要求
• 可编程时钟发生器系列成员
• 系统内可编程和EEPROM
• 串行可编程易失性寄存器和非易失性EEPROM，用于存储用户设置
• 高度灵活的时钟驱动器，三个用户可定义的控制输入 [S0/S1/S2]；例如，SSC选择、频率切换、输出使能或掉电
• 为视频、音频、USB、IEEE1394、RFID生成高精度时钟
• 生成与TI达芬奇、OMAP、DSP、蓝牙、WLAN、以太网和GPS一起使用的常见时钟频率
• 可编程SSC调制支持零ppm时钟生成
• 可选输出频率高达230 MHz
• 灵活的输入时钟概念
• 外部晶体：8至32 MHz
• 片上VCXO：牵引范围 ±150 ppm
• 单端LVCMOS，最高160 MHz
• 低噪声PLL内核
• 集成PLL环路滤波器组件
• 极低的周期抖动（典型值60 ps）
• 独立的输出电源引脚
• 3.3 V和2.5 V
• 1.8 V器件电源
• 闩锁性能符合JESD 78 I类标准的100 mA要求
• 宽温度范围 -40℃至125℃
• 采用TSSOP封装
• 开发和编程套件，便于PLL设计和编程（TI-Pro时钟）

• D-TV、HD-TV、STB、IP-STB、DVD播放器、DVD录像机、打印机
• 通用频率合成
