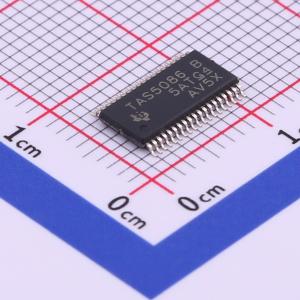

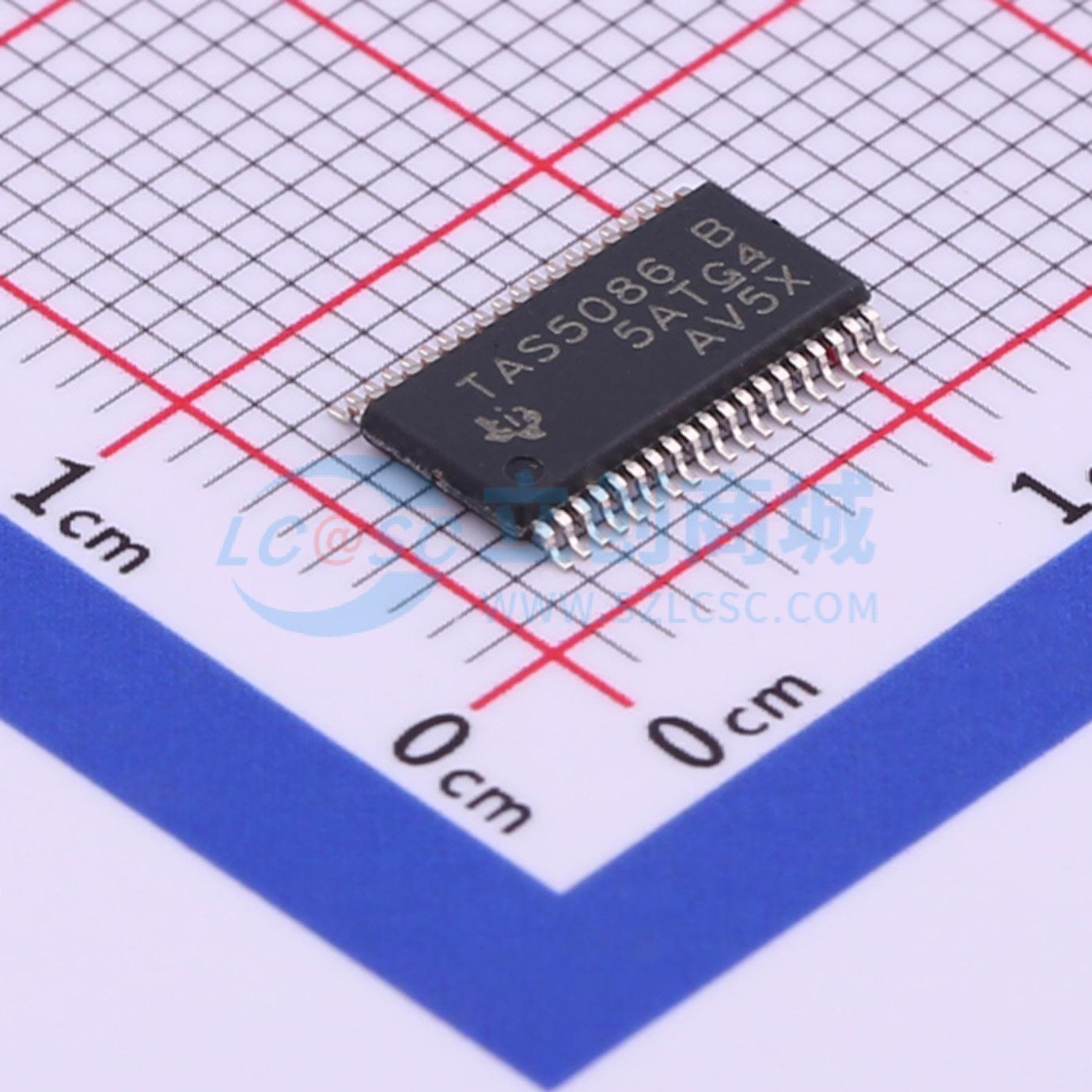

TAS5086DBT

TAS5086是一款六通道数字脉宽调制器（PWM），兼具卓越性能与高度的系统集成度。TAS5086旨在与大多数音频数字信号处理器和MPEG解码器无缝对接，可接受多种输入数据和时钟格式。 TAS5086可驱动六个通道的扬声器，支持单端或桥接负载配置，能接受l N + l接口格式。TAS5086还可通过使用一些外部逻辑（如TAS5112）支持2N + 1功率级。它提供I²S格式的立体声线路输出，可选择直通信号（SDIN4）或内部缩混信号。 TAS5086采用AD调制，以384 kHz的开关频率处理32、44.1、48、88.2、96、176.4和192 kHz的数据。8倍过采样与四阶噪声整形器相结合，在20 Hz至20 kHz范围内提供了宽广平坦的本底噪声和出色的动态范围。 TAS5086仅作为I²C从设备，始终从其他系统组件接收MCLK、SCLK和LRCLK。TAS5086可接受128、192、256、384和512 fS的时钟速率。对于176.4 kHz和192 kHz的数据，TAS5086接受64 fS的主时钟。 TAS5086对所有数据速率均接受64 fS的位时钟。对于MCLK比率为192 fS和384 fS的情况，TAS5086还可接受48 fS的SCLK速率。 TAS5086由五个功能模块组成。 电源 • 时钟、PLL和串行数据接口 • 串行控制接口 • 设备控制 • PWM部分

• 自动主时钟速率和数据采样率检测
• 四个串行音频输入（八个通道），支持32、44.1、48、88.2、96、176.4和192 kHz采样率
• 数据格式：16、20或24位输入数据；左对齐、右对齐
• 64或48 fS位时钟速率
• 128、192、256、384和512 fS主时钟速率（最高可达50 MHz）
• 六个PWM音频输出通道
• 任何输出通道均可映射到任何输出引脚
• 支持单端和桥接负载
• I²S串行音频输出
• 音量控制范围为48 dB至–100 dB
• 主音量控制范围为24 dB至–100 dB，步长为0.5 dB
• 六个独立通道音量控制，衰减范围为24 dB至–100 dB，步长为0.5 dB
• 串行输出可通过5.1通道输入或第四个串行输入缩混产生
• 5.1通道缩混为2.1或3.1 PWM输出扬声器系统
• 集成式低音管理
• 低音炮通道中有两个可编程双二阶滤波器
• 完整的六通道输入和输出映射
• 可选直流阻隔滤波器
• 44.1、48 kHz时采用四阶噪声整形的4倍过采样；88.2、96 kHz时4倍过采样；176.4、192 kHz时2倍过采样；32 kHz时12倍过采样
• 动态范围≥105 dB（TAS5086 + TAS5186）
• 总谐波失真<0.06%（仅TAS5086）
• 对于44.1、48、88.2、96、176.4和192 kHz数据速率，在20 Hz至20 kHz范围内本底噪声平坦
• 针对32 kHz、44.1 kHz和48 kHz数据速率的数字去加重
• 智能AM干扰规避系统，确保清晰的AM接收
• 优化的PWM序列，实现无咔嗒声和噗噗声的启动和停止
• 优化的PWM序列，用于单端配置中交流耦合电容充电
• 调制限制可调范围为93.8%至99.2%
• 操作自动化，控制接口易于使用
• I²C串行控制从接口
• 控制接口无需MCLK即可工作
• 单3.3 V电源供电
• 38引脚TSSOP封装
