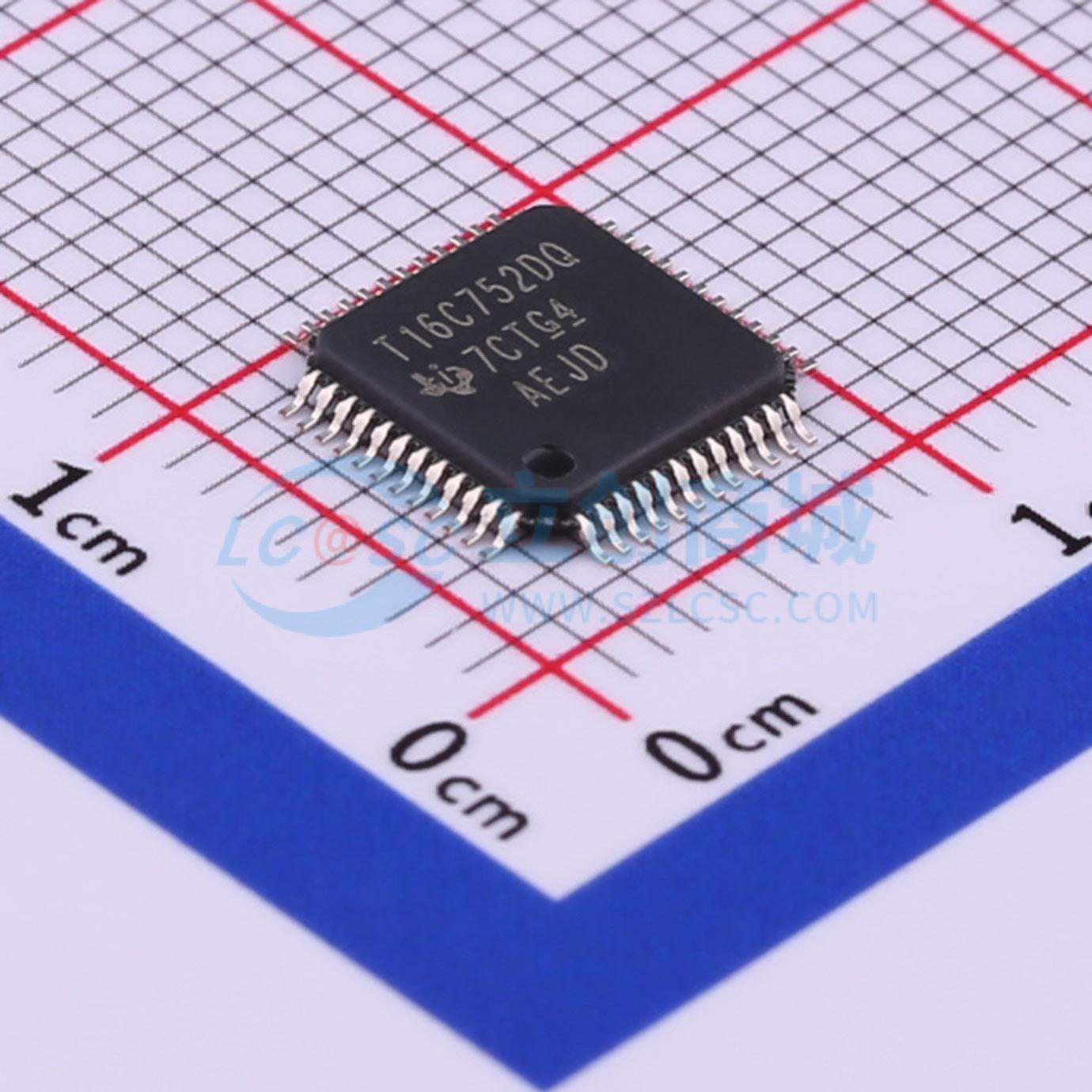

TL16C752DPFBR

TL16C752D具有64字节FIFO的双路UART

描述: TL16C752D是一款双路通用异步收发器(UART)，具有64字节FIFO以及自动硬件和软件流控制功能，数据传输速率最高可达3Mbps。
品牌名称: TI(德州仪器)
商品型号: TL16C752DPFBR
商品编号: C524288
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

商品概述

TL16C752D 是一款双路通用异步收发器(UART)，具有64 字节FIFO 以及自动硬件和软件流控制功能，数据传输速率最高可达3Mbps。该器件具备增强功能的磁场感测解决方案。该器件具有一个传输字符控制寄存器(TCR)，可存储接收到的FIFO 阈值电平，从而在硬件和软件流控制过程中启动或停止传输。凭借FIFO RDY 寄存器，软件只需执行单次访问即可获得两个端口的TXRDY 或RXRDY 状态。片上状态寄存器可为用户提供错误指示、运行状态以及调制解调器接口控制。可根据用户要求定制系统中断。内部环回功能支持板上诊断。TL16C752D 整合了两个UART的功能，每个UART 都有自己的寄存器集和FIFO。两个UART 只共享数据总线接口和时钟源，除此之外都是独立运行的。UART 功能也称作异步通信元件(ACE)，这两个术语可互换使用。

商品特性

与TL16C2550 引脚兼容，可通过改进的先入先出(FIFO) 寄存器提供增强功能
支持1.62V 至5.5V 的宽电源电压范围
运行温度范围为 -40°C 至 85°C
64 字节发送/接收FIFO可通过软件选择的波特率发生器用于直接存储器存取(DMA)、中断生成以及软件或硬件流控制的可编程且可选的发送和接收FIFO 触发电平
软件/硬件流控制
可编程的Xon 和Xoff 字符，可选“Xon 任意”(Xon Any) 字符
可编程的自动请求发送(RTS) 和自动清除发送(CTS) 调制解调器控制功能（CTS、RTS、数据准备就绪(DSR)、数据终端就绪(DTR)、振铃指示器(RI) 和载波检测(CD)）
DMA 信号传输功能，用于PN 封装中的数据发送与接收
RS-485 模式支持红外数据协会(IrDA) 功能
可编程休眠模式
可编程串行接口特性：5、6、7 或8 位字符，可生成1、1.5 或2 个停止位，偶校验、奇校验或无奇偶校验位生成与检测
错误启动位和线路中断检测
内部测试和环回功能

应用领域

车用信息娱乐
移动设备
通信设备
白色家电
工业计算

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 20 个)

个

起订量：20 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	总线转UART
	串口通道数	2
	FIFO容量	64Byte
	接口类型	UART

	属性	参数值
	串口最大速率	3Mbps
	工作电压	1.62V~1.98V；3V~3.6V；2.25V~2.75V；4.5V~5.5V
	特性	带自动流量控制
	工作温度	-40℃~+85℃
