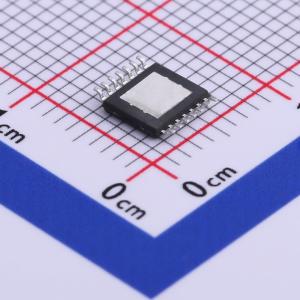

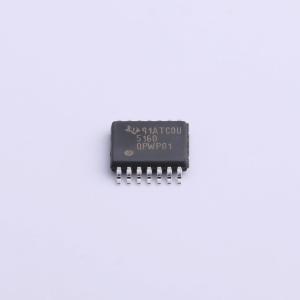

LM5160QPWPRQ1

同步降压转换器，支持隔离式Fly-Buck应用

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5160-Q1 是一款 65V、2A 同步降压转换器,具有集成高侧和低侧开关,适用于汽车应用。支持宽输入电压范围（4.5V 至 65V）,最大负载电流为 2A,具有自适应恒定导通时间控制,支持强制 PWM 或 DCM 操作。符合 AEC-Q100 标准,工作温度范围为 -40°C 至 125°C。
品牌名称: TI(德州仪器)
商品型号: LM5160QPWPRQ1
商品编号: C524318
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LM5160-Q1是一款65 V、2 A的同步降压转换器，集成了高端和低端MOSFET。自适应恒定导通时间控制方案无需环路补偿，支持高降压比，并具有快速瞬态响应。内部反馈放大器可在整个工作温度范围内保持±1%的输出电压调节精度。导通时间与输入电压成反比，从而实现近乎恒定的开关频率。

峰值和谷值电流限制电路可防止过载情况。欠压锁定（EN/UVLO）电路提供独立可调的输入欠压阈值和迟滞。通过FPWM引脚对LM5160-Q1进行编程，使其在空载到满载时以连续导通模式（CCM）运行，或在轻载时自动切换到不连续导通模式（DCM）以提高效率。强制CCM运行支持使用耦合电感的多输出和隔离式Fly-Buck应用。

LM5160-Q1符合汽车AEC-Q100 1级标准，采用引脚间距为0.65 mm的14引脚HTSSOP封装。

商品特性

符合汽车应用的AEC-Q100标准
温度等级：-40℃ ≤ TA ≤ 125℃
人体放电模式（HBM）静电放电分类等级2
带电器件模型（CDM）静电放电分类等级C5
4.5 V至65 V的宽输入电压范围
集成高端和低端开关
无需外部肖特基二极管
最大负载电流2 A
符合CISPR 25电磁干扰标准
自适应恒定导通时间控制
无需外部环路补偿
快速瞬态响应
可选强制PWM或DCM运行模式
FPWM支持多输出Fly-Buck™
近乎恒定的开关频率
电阻可调，最高可达1 MHz
可编程软启动时间
预偏置启动
±1%反馈电压基准
具备强大设计所需的固有保护特性
峰值电流限制保护
可调输入欠压锁定和迟滞
VCC和栅极驱动欠压锁定保护
带迟滞的热关断保护
14引脚HTSSOP封装，引脚间距0.65 mm
使用WEBENCH®电源设计器基于LM5160-Q1创建定制设计

应用领域

汽车DC/DC转换器
IGBT栅极驱动偏置电源
低功率隔离式DC/DC（Fly-Buck）

优惠活动

9.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~65V
	输出电压	-
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
