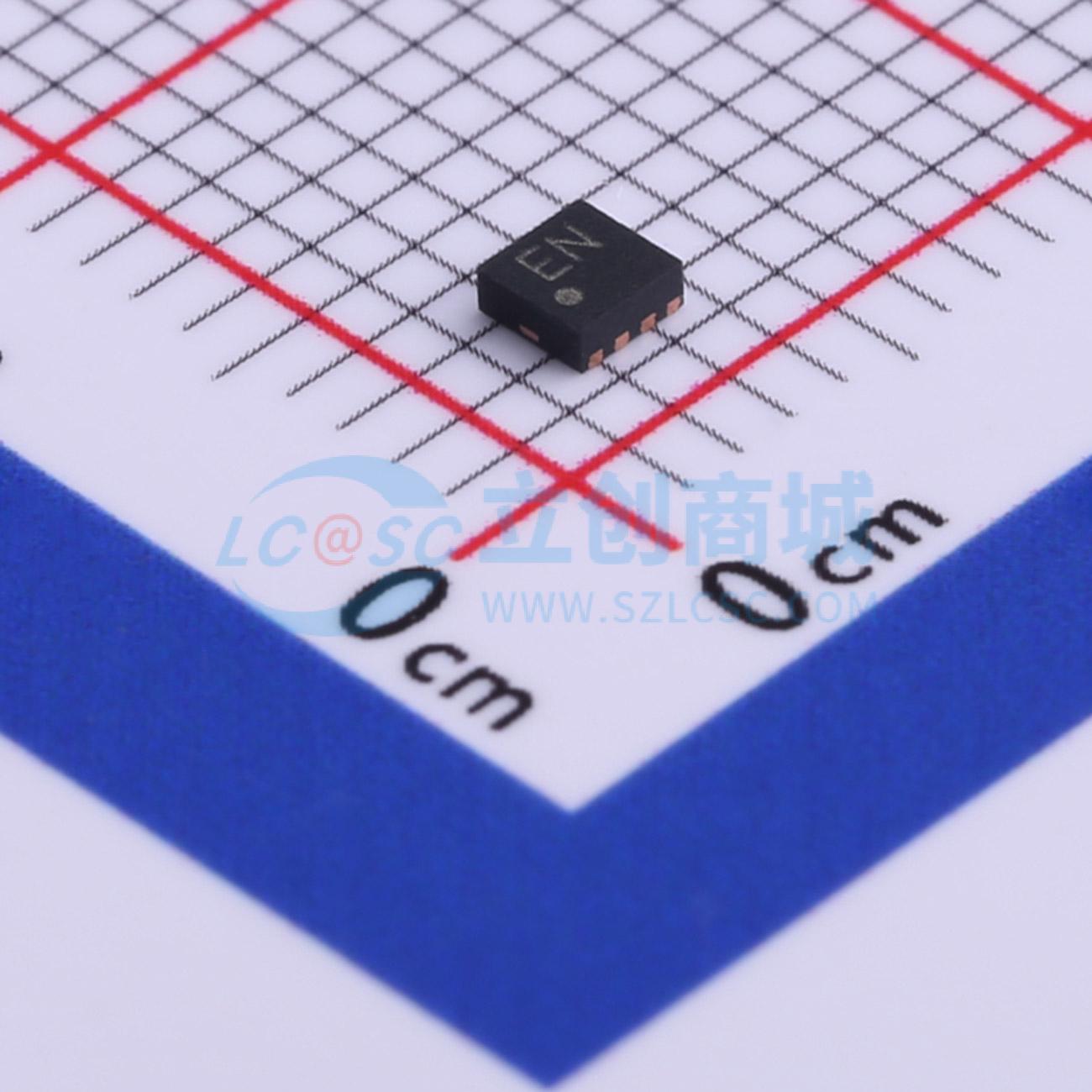

温馨提醒：图片仅供参考，商品以实物为准
SN65LVDS17DRFT
2.5-V/3.3-V 振荡器增益级/缓冲器
- 描述
- 这些四个设备是高频振荡器增益级，支持在3.3V或2.5V系统中的LVPECL或LVDS高增益输出。此外，提供单端输入（SN65LVx16上的PECL电平）和全差分输入（SN65LVx17）。SN65LVx16提供用户增益控制（GC），用于控制Q输出从300 mV到860 mV。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS17DRFT
- 商品编号
- C524320
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 管装
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入类型 | - | |
| 输出类型 | - |
商品概述
这四款设备是高频振荡器增益级，支持3.3V或2.5V系统中的高增益输出LVPECL或LVDS。此外，它们还提供了单端输入（SN65LVx16上的PECL电平）和全差分输入（SN65LVx17）的选择。
SN65LVx16为用户提供了一个增益控制（GC），可以通过将其悬空（NC）、接地或连接到Vcc来控制Q输出从300mV到860mV。当悬空时，Q输出默认为575mV。SN65LVx17的Q也默认为575mV。
这两款设备都提供了一个电压参考（VBB），通常比Vcc低1.35V，用于接收单端PECL输入信号。如果不使用，VBB应保持不连接或悬空。
所有设备的工作温度范围为-40°C至85°C。
应用领域
- 低压差分信号到低电压差分信号转换器
- 时钟信号放大
